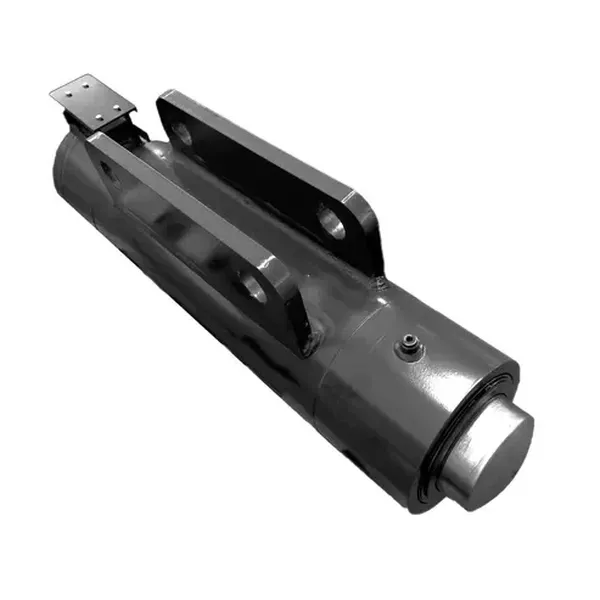

クレーン カウンタウェイト 油圧シリンダ

クレーンカウンタウェイト油圧シリンダ移動式クレーンや港湾設備に。カウンタウェイトブロックをリアルタイムで動かしてブームの揺れを±1°以内に抑え、不均衡なシャットダウンを軽減します。 QAY220クラスの200~220トンのオールテレーンクレーン用に構築されています。

ボアΦ200mm・ロッドΦ100mm・ 脳卒中180mm・使用圧力25/40MPa・ 重さ124kg・図面No.QAY220.12/13A-00・35CrMoクラス合金鋼・ISO 9001工場・MOQ 1個・カスタムストローク対応可能・24時間以内にお見積り。

ボアΦ200・ロッドΦ100・25/40MPa・OEM工場

クレーンカウンターウェイト用油圧シリンダー移動式クレーンおよび港湾設備 - カスタムストローク、24 時間お見積り

Raydafon は、荷物が移動したときにブームのバランスを保つクレーン カウンタウェイト油圧シリンダーを製造しています。クロムメッキまたは防食表面処理を施した高強度合金鋼で作られており、安定した力出力、±1°のブーム振れ制御、同等の負荷における従来のシリンダと比較して 15% 以上のエネルギー節約を実現します。中国寧波からの工場直接供給 — ISO 9001 プロセス制御、MOQ 1 個、カスタムストロークおよび取り付けインターフェースが利用可能。

退屈)
Φ200mm
ロッド(d)
Φ100mm
ストローク(S)
180mm
設置距離
530mm
使用圧力
25/40MPa
重さ
124kg
図面番号
QAY220.12/13A-00
MOQ
1個

クレーンカウンターウェイト油圧シリンダーがクレーンに与える影響

カウンタウェイト油圧シリンダは、移動式クレーンのカウンタウェイト システムの中核となるアクチュエータです。ブームが伸びると、シリンダーがカウンターウェイト ブロックをリアルタイムで動かし、クレーンの重心を安全な範囲内に保ちます。これがなければ、クレーンは固定のカウンターウェイトに依存することになります。つまり、吊り上げ能力が低下するか、シャーシが必要以上に重くなることになります。

Raydafon のカウンタウェイト シリンダーは、クレーンの油圧制御システムと連携して、センサーまたはオペレーターの信号を正確なカウンタウェイトの位置に変換します。その結果、ブームの動きがよりスムーズになり、風の強い日の持ち上げ時の揺れが少なくなり、不均衡アラームによる予期せぬ停止が少なくなります。バイヤーソーシング向け工業用油圧シリンダー、これはサイクル タイムと安全マージンに最も直接的に影響を与えるコンポーネントです。

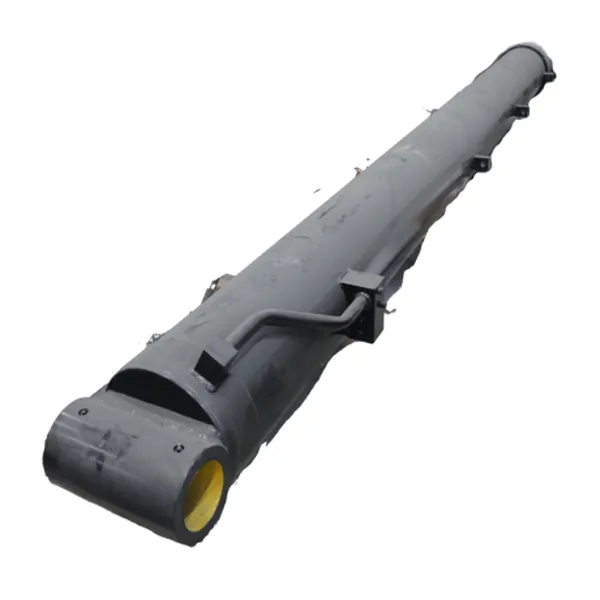

クレーンが異なるカウンターウェイト機能 (ラフィングジブシステムなど) を使用している場合は、クレーンラフィング油圧シリンダーまたは全文を閲覧する移動式クレーンの油圧シリンダの範囲選択する前に。

クレーンカウンタウェイト油圧シリンダ仕様

以下の標準モデルは、ほとんどの 200 ~ 220 t 移動式クレーン カウンタウェイト システムをカバーしています。カスタムのボア、ストローク、取り付け距離が利用可能です。図面を送信していただければ、24 時間以内に推奨サイズを返信します。

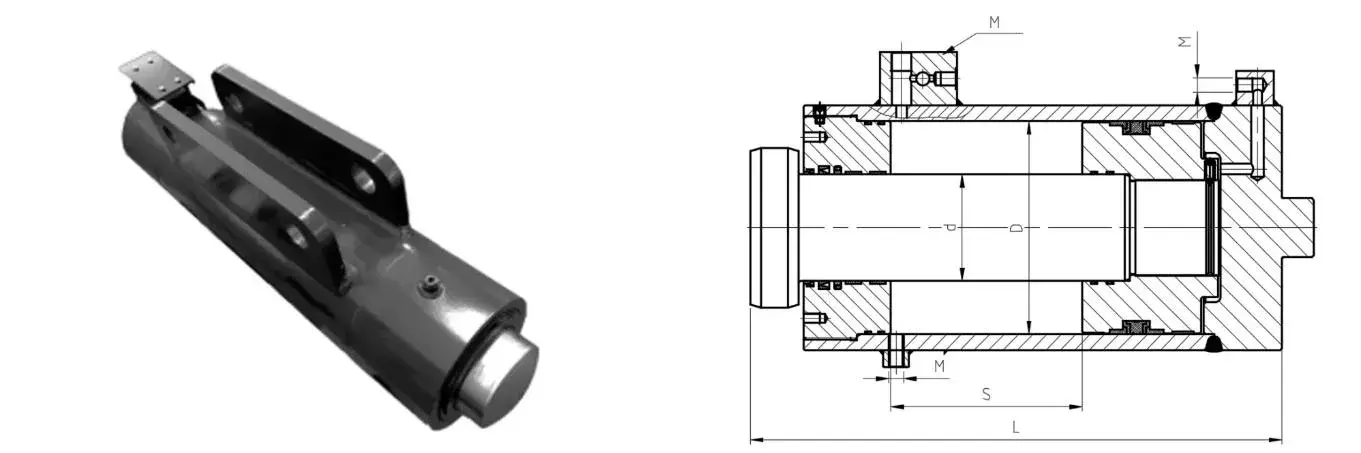

Crane counterweight hydraulic cylinder dimension drawing QAY220.12/13A-00

クレーンカウンタウェイト油圧シリンダ寸法図 — QAY220.12/13A-00

標準クレーンカウンターウェイト油圧シリンダ — 技術データ
シリンダー名 図面番号 退屈 ロッドD ストロークS 設置距離L 使用圧力 インターフェースM 重さ
カウンタウェイト油圧シリンダ QAY220.12/13A-00 Φ200mm Φ100mm 180mm 530mm 25MPa・40MPa 3-G1/4・M20×1.5・2-M14×1.5 124kg
口径Φ200mm ロッドΦ100mm ストローク180mm 25/40MPa 124kg QAY220.12/13A-00

必要なサイズではありませんか?また、他のクレーンのトン数クラス向けにカスタムのカウンターウェイト シリンダーも製造します。ボア、ストローク、圧力、取り付けインターフェースを送信するか、図面番号を送信してください。当社のエンジニアが一致を確認します。

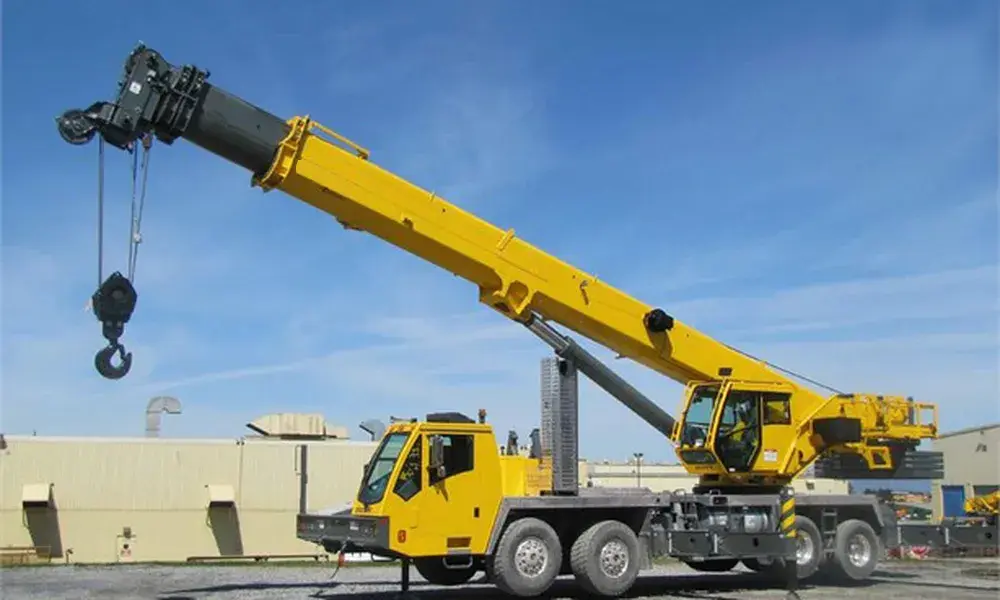

Crane counterweight hydraulic cylinder installed on mobile crane counterweight system

調達エンジニアが Raydafon カウンターウェイト シリンダーを選ぶ理由

リピート注文を促進する 3 つの商業的理由:サービス間隔が長くなり、メンテナンスの労力が軽減され、全ストロークにわたって安定した出力が得られます。.

01

高強度合金鋼ボディ

連続使用でも変形することなく、高圧や重荷重に耐えます。表面クロムメッキまたは防食コーティングは、湿気、塩水噴霧、ほこりの多い現場条件に対応します。

02

正確な位置決め

クレーンの油圧制御システムと連携してスムーズな伸縮を実現します。吊り上げ中のカウンタウェイトの位置変更や、微調整中のミリメートルレベルのバランス調整が可能です。

03

モジュール式設置

大規模な改造をすることなく、既存のクレーン取り付けポイントに適合します。シールとサービスポートには標準ツールを使用してアクセスでき、ほとんどのシール交換は現場で 30 分以内に完了します。

04

エネルギー効率が高い

力の出力は作業条件に合わせてリアルタイムに調整されます。同等強度の従来シリンダと比較して、消費エネルギーを15%以上削減します。

用途: 購入者がこれらのシリンダーを設置する場所

カウンタウェイト油圧シリンダは、荷重またはブームの位置が変化するときにクレーンのバランスを維持する必要がある場合に指定されます。一般的なインストールには次のようなものがあります。

港湾コンテナクレーン 船舶から陸上までのクレーン タワークレーン 全地形対応移動式クレーン クローラークレーン 風力タービン設置クレーン 重機の索具 鉄骨造の架設 プレハブ建物の吊り上げ 造船所のガントリー クレーン

関連するクレーン機能が必要ですか?全文を確認する移動式クレーン油圧シリンダーシリーズまたは伸縮式油圧シリンダーシリーズブーム延長用途に。

カスタムカウンターウェイトシリンダー — OEM、プライベートラベル、図面ベースの生産

Raydafon は油圧シリンダの OEM メーカーであり、商社ではありません。カスタマイズは、中国の寧波にある当社独自の ISO 9001 施設内で行われます。この施設は、当社の標準シリンダーを製造するのと同じラインです。

A

ボアとロッドサイズ

口径Φ40mmからΦ400mmまで。カスタム直径と表面粗さを備えた硬質クロムメッキロッド。

B

ストロークと取付方法

必要に応じてストローク長、取り付け距離、ピン穴、フランジまたはトラニオンの取り付けをカスタム化します。

C

圧力とシール

使用圧力は40MPa以上。使用温度と流体に合わせたシールブランド。

D

コーティングとマーキング

クロムメッキ、防食コーティングまたは塗装。プライベートブランドのネームプレートとマーキングが利用可能です。

使用圧力、流量、取り付けインターフェースを含む PDF、DWG、DXF、または STEP 図面を送信します。当社のエンジニアは 24 時間以内に推奨サイズと工場出荷時の価格を返します。

品質管理、認証、12 か月保証

すべてのカウンターウェイトシリンダーは出荷前に文書化された検査ルートを通過します。これは、海外のバイヤーがベンダーの承認と受入れ検査のために信頼している証拠の証跡です。

  • ISO 9001認証取得の製造プロセス
  • 入荷した鋼材の検証と熱処理の記録
  • ボアホーニング、ロッドクロム厚さおよび表面粗さレポート
  • 梱包前に定格使用圧力の 1.5 倍で圧力テスト
  • シールのはめあい、ストローク、取付寸法の検査
  • 製造上の欠陥に対する 12 か月の限定保証

注文方法:MOQ、リードタイム、梱包、配送

MOQ

1個

標準サイズは1個から発送致します。 OEM プロジェクトの場合、20 個からのボリューム価格。

鉛

15~30日

図面確認後、ご入金頂きます。カスタム デザインは 45 日間延長される場合があります。

パック

木製ケース

VCI防錆フィルム、乾燥剤、大口径用カスタムパレット。輸出標準梱包。

船

海/空/特急

EXW、FOB、CIF、DDP の条件。完全な輸出書類: CI、PL、CO、フォーム A/E、材料証明書。

クレーンカウンターウェイト油圧シリンダー — バイヤーのよくある質問

クレーンのカウンタウェイト油圧シリンダーの機能は何ですか?

ブームが伸びたり荷物が移動したりしたときに、リアルタイムでカウンタウェイト ブロックを動かし、クレーンの重心を安全な範囲内に保ちます。これにより、より軽量なシャーシで同じ荷重を持ち上げることができ、ブームの揺れが軽減され、不均衡アラームによるシャットダウンがなくなりました。

クレーンのカウンタウェイトシリンダーの標準仕様は何ですか?

ボアΦ200mm、ロッドΦ100mm、ストローク180mm、取付距離530mm、使用圧力25MPa、40MPa、インターフェース3-G1/4・M20×1.5・2-M14×1.5、重量124kg。図面番号 QAY220.12/13A-00。

ボア、ストローク、取り付けインターフェースをカスタマイズできますか?

はい。当社は、Φ40 mm ~ Φ400 mm のボア、カスタムストロークと取り付け距離、ピンボアまたはフランジ取り付け、および必要なインターフェースネジを備えたカスタムカウンターウェイトシリンダーを構築します。 PDF、DWG、DXF、または STEP 図面を送信していただければ、24 時間以内にお見積りいたします。

最高使用圧力はどれくらいですか?

標準モデルの定格は連続25MPa、ピーク40MPaです。ご要望に応じて、シールの選択とロッドのクロムの厚さを一致させることで、より高い圧力定格も利用できます。

MOQ、リードタイム、保証は何ですか?

標準サイズのMOQ 1個。納期は図面確認・ご入金後15~30日程度となります。製造上の欠陥に対する 12 か月の限定保証。すべての出荷に完全な輸出書類が提供されます。

このカウンタウェイトシリンダーを使用しているクレーンのモデルはどれですか?

QAY220 クラスの移動式クレーンおよび同等の 200 ~ 220 トンのオールテレーン クレーン向けに設計されています。他のトン数クラス用のカウンターウェイト シリンダーも提供しています。互換性を確認するには、クレーンのモデルと図面番号をお送りください。

既存のクレーンにカウンタウェイトシリンダーを取り付けるにはどうすればよいですか?

シリンダーは、大きな変更を加えることなく既存のクレーン取り付けポイントに適合するモジュール式取り付け設計を採用しています。ご注文前に取付ピン径、取付距離、油圧インターフェースをご確認ください。詳細な設置図は出荷時に提供されます。当社のエンジニアは、納品前に設置計画を確認することもできます。

大量注文する前にサンプルを注文できますか?

はい。標準サイズのサンプルオーダーも承ります。サンプル費用と運賃は個別に見積もられ、最初の大量注文に対して返金されます。
