クレーンラフィング油圧シリンダ

Raydafon クレーン起伏油圧シリンダは、移動式クレーンおよび港湾機械用のブーム角度制御シリンダです。参考型式 ZXSTC1000S.2.5-00:ボアΦ320、ロッドΦ280、ストローク4000mm、取付距離4750mm、使用圧力32MPa、リアルタイム動的推力3000kN、単体重量1522kg。本体は航空グレードの高強度合金鋼から 7 パス型鍛造され、1250 MPa 以上の引張強度を安定させるために 2 回時効処理が施されています。ドイツから輸入されたパーフルオロエーテルゴム複合リングと 5 μm の段付きダストリップを備えたトリプルプログレッシブシール。 ±0.03 mmの磁歪位置フィードバックを備えた統合電気油圧サーボにより、0.08 mm/sの超低速安定性を実現します。 5000時間メンテナンスフリーサイクル。カスタムボアΦ50-500 mm、塩水噴霧および防塵耐性。 MOQ 5 ユニット、バルクリードタイムは 45 ~ 60 日です。見積のためにクレーンのモデル、推力要件、および数量を送信します。
クレーンラフィング・型式 ZXSTC1000S.2.5-00

移動式クレーンおよび港湾機械用のカスタム クレーン ラフィング油圧シリンダー — OEM メーカー直接供給

クレーンラフィング油圧シリンダーは移動式クレーンのブーム角度を制御します。 Raydafon は、長距離にわたって伸長し、コンパクトに収縮する複動多段伸縮設計でそれを構築しています。本体は航空グレードの高張力合金鋼から 7 パス型鍛造され、1250 MPa 以上の引張強度を安定させるために 2 回時効処理が施されています。トリプル プログレッシブ シーリングと磁歪サーボ モジュールは、港湾および風力発電のデューティ サイクルにおける塩水噴霧、塵埃、精度の要求に対応します。

3000 kN リアルタイムの動的推力
32MPa 使用圧力
Φ320×Φ280 ボア×ロッド
4000mm 脳卒中
5000時間 メンテナンスフリー
参考モデル

ZXSTC1000S.2.5-00 — フル仕様

参照モデルは、重量物移動式クレーンの起伏回路に使用される実際の量産構成です。カスタムのボアとストロークも同じ描画プロセスで利用できます。

シリンダー名 図面番号 内径ΦD ロッドΦd ストロークS インストール。 L プレッシャー ポート 重さ
ラフィング油圧シリンダ ZXSTC1000S.2.5-00 Φ320 Φ280 4000mm 4750mm 32MPa 2-M27×2
4-G1/4
1522kg

図面に基づいて、異なる推力または取り付けパターンのクレーン回路を作成できます。クレーンのブランドと型式、必要推力、取付図をお送りください。移動式クレーンのシリンダーの幅広いラインナップについては、移動式クレーン用油圧シリンダカテゴリ。

エンジニアリングの詳細

このシリンダーを差別化する 4 つのテクノロジー

01

フルコンディション適応負荷制御

シリンダー本体は航空グレードの素材から鍛造されています。 Raydafon は、7 回の型鍛造パスと 2 回の時効熱処理を経たカスタム高強度合金鋼を使用しています。二重時効により材料構造が安定化し、引張強度が 1250 MPa 以上に保たれます。連続リフトサイクルを実行する推力 3000 kN のシリンダーでは、その結晶粒構造が 32 MPa の圧力下で疲労寿命を安定に保ちます。

≥1250 MPa 引張
02

ミクロンレベルの高精度サーボ制御

Raydafon のエンジニアリング チームは、従来の個別のバルブ制御セットアップを置き換える統合型電気油圧サーボ モジュールを開発しました。バルブ グループには、航空グレードのサーボ バルブ コアと精度 ±0.03 mm の磁歪変位センサーが使用されています。この組み合わせにより、0.08 mm/s の超低速での安定した動作がサポートされるため、オペレータは微積載作業中にスティックスリップやオーバーシュートを発生させることなくブームを位置決めすることができます。

±0.03 mmセンサー精度
03

極限環境での長寿命保護

港湾機械には塩水噴霧による侵食が見られます。冶金装置では高温の粉塵が発生します。 Raydafon は、両方にトリプル プログレッシブ シーリング保護構造を構築しました。メインシールはドイツから輸入されたパーフルオロエーテルゴム複合リングで、双方向圧力補償のためのダブルリップ設計になっています。中間層には段付きダストリップを採用し、5μmを超える固体粒子を遮断します。従来のシングルリップシールよりも 40% 高い耐汚染能力を備えています。複合サイクルは 5000 時間メンテナンスフリーと評価されています。

5 μmダストリップ
04

エネルギー効率を最適化した油圧システム

Raydafon の省エネ設計は、建設機械が実際にどのように動作するかを分析することから生まれています。差動振幅回路により、無負荷時の作動油循環量を35%削減します。高効率の永久磁石同期モーターポンプグループと組み合わせることで、システムの総合的なエネルギー消費量は従来のソリューションと比較して 28% 削減されます。クレーンを 8 時間勤務で稼働させると、燃料やバッテリーの消費量が目に見えて削減されます。

-28% システムエネルギー

Raydafon クレーンラフィング油圧シリンダーが選ばれる理由

A

水力分野で 20 年

Raydafon は 20 年間にわたって油圧シリンダーを製造してきました。エンジニアリング チームはシリンダー、サーボ モジュール、シール システムを社内で開発しているため、仕様変更は外部サプライヤーを介さずにソースで処理されます。

B

鍛造から組み立てまで完全管理

ボディの鍛造、熱処理、ホーニング、クロムメッキ、シールの組み立て、圧力テストはすべてレイダフォンの工場で行われます。これにより、トレーサビリティが維持され、複数のサプライヤーから得られるバッチの差異が軽減されます。

C

工場直販価格

直販モデルで販売しております。同じ仕様レベルのヨーロッパおよびアメリカのブランドのコストの約 60% で同等のパフォーマンス。工場と購入者の間に取引マージンは追加されません。

D

フルスペックのカスタマイズ

シリンダー内径Φ50mmからΦ500mmまで特注製作可能です。ストローク、取り付け距離、ポートの種類、取り付けパターンを図面に基づいて作成するため、標準以外のクレーンモデルでも正確に一致させることができます。

E

港湾および風力発電条件で検証済み

三重シーリング システムとサーボ モジュールは、港湾機械の塩水噴霧や風力による重量物輸送条件向けに構築されています。設計は実験室の状況ではなく、実際の作業現場を対象としています。

F

OEMサポート

クレーンのブランドと型式、または図面番号をお送りください。 Raydafon は、同じ図面上でカスタム バッチをリバース エンジニアリング、サンプリング、見積もりします。 OEM 顧客向けのプライベート ラベル パッケージをサポートします。

寸法図

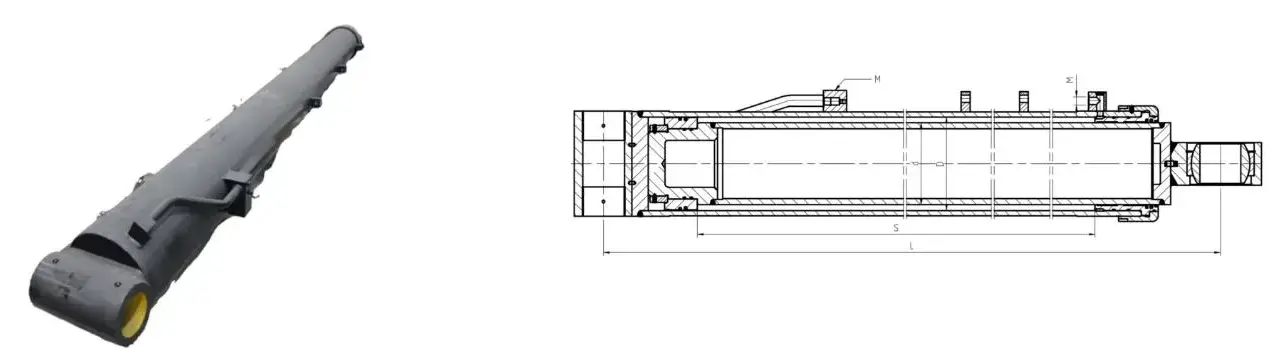

Crane luffing hydraulic cylinder dimension drawing
取り付けの概要 - ボア/ロッドインターフェイス、ポート位置、取り付けパターン

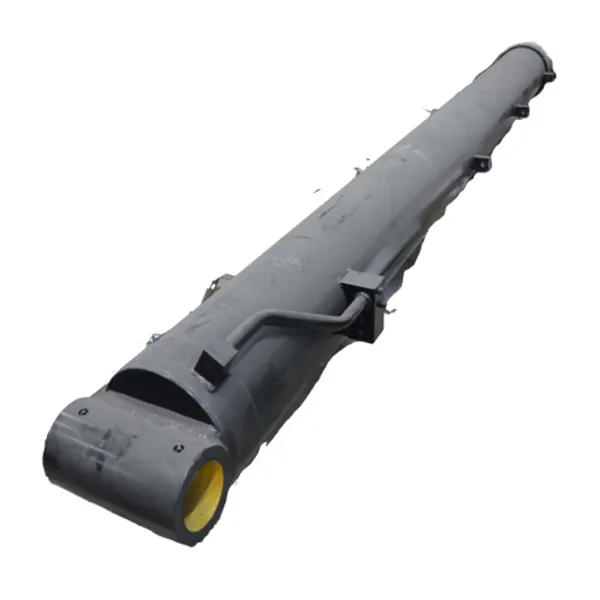

Crane luffing hydraulic cylinder product view
製品図 — シリンダー本体とロッドのアセンブリ

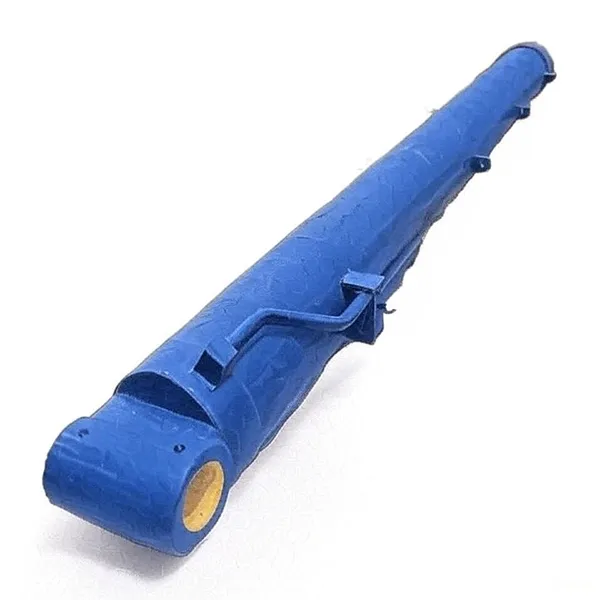

Crane luffing hydraulic cylinder detail
ポートとシールの詳細 — 2-M27×2 プラス 4-G1/4 インターフェイス

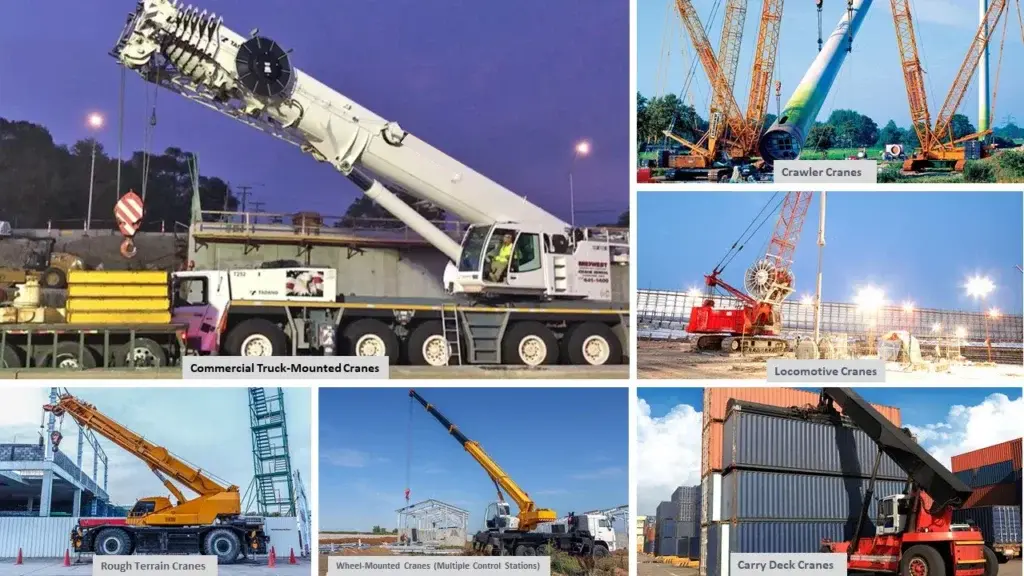

Crane luffing hydraulic cylinder application
アプリケーションリファレンス — 移動式クレーンの起伏回路に取り付け

クレーンラフィング油圧シリンダが使用される場所

01

移動式クレーン

トラック搭載型および全地形移動式クレーンのブーム角度制御。全荷重下でブームを上げて保持するために必要な推力を処理します。

02

港湾機械

塩水噴霧環境における船舶から陸上およびヤードのクレーン。トリプルプログレッシブシールと硬質クロムメッキにより、沿岸作業におけるメンテナンスサイクルが延長されます。

03

風力発電設備

設置船やメンテナンス船のクレーンブームの起伏。沖合での精密位置決めには、高い推力安定性とミクロンレベルのサーボ制御が重要です。

04

重工業および冶金学

高温および粉塵環境下での産業用昇降装置。省エネ回路により、長時間のシフトでも燃料やバッテリーの消費が削減されます。

注文仕様書

参考モデル
ZXSTC1000S.2.5-00
リアルタイムの動的推力
3000kN
使用圧力
32MPa
穴径
Φ320 mm (カスタムΦ50-500 mmも利用可能)
ロッド径
Φ280mm
脳卒中
4000mm
設置距離
4750mm
単重
1522kg
ポート/インターフェース
2-M27×2プラス4-G1/4
ボディ鍛造
7 パス型鍛造航空グレード合金鋼、二重時効処理により ≥1250 MPa の引張強度
サーボ制御
一体型電気油圧サーボ、磁歪センサー精度±0.03mm、超低速0.08mm/s
シーリング
トリプルプログレッシブシール、ドイツ製パーフルオロエーテル複合メインリング、5 μm ステップダストリップ
省エネ
差動振幅回路、無負荷時のオイル循環量が 35% 減少、システムのエネルギー消費量が 28% 減少
メンテナンスサイクル
5000時間メンテナンスフリー
カスタマイズ
フルスペックのカスタムボアΦ50-500 mm、OEMパッケージおよびプライベートラベル
MOQ
各モデル 5 ユニット
バルクリードタイム
入金と図面の承認後 45 ~ 60 日
見積りベース
クレーンのモデルとトン数、要求推力、ボア/ストローク仕様、ポート サイズ、数量、目的ポート

注文が Raydafon を介してどのように進むか

  1. 01

    アプリケーション概要

    クレーンのモデルとトン数、必要な推力、ボア/ストロークの仕様、ポートのサイズ、数量、目的のポートを送信します。

  2. 02

    モデルの選択と見積り

    Raydafon は、参照モデルが適合するかどうか、またはカスタム ビルドが必要かどうかを確認します。 FOB寧波見積はリードタイム付きで発行されます。

  3. 03

    図面承認

    カスタムビルドの場合、Raydafon は OEM 部品をリバース エンジニアリングし、サンプルを作成し、購入者にボア、ストローク、設置距離、ポートの寸法を確認します。

  4. 04

    鍛造と熱処理

    7 パスの型鍛造と 2 回の時効熱処理により、ボディは 1250 MPa 以上の引張強度に安定します。続いてホーニングと硬質クロムメッキを施します。

  5. 05

    組み立てと圧力テスト

    ピストン、シール、サーボモジュール、バッファーが組み立てられています。シリンダーは 32 MPa で圧力テストされ、滑らかさとサーボ応答についてストロークテストが行​​われます。

  6. 06

    梱包と発送

    シリンダーは、防錆油と保護エンドキャップを備えた強化木製ケースに梱包されています。パッキングリスト、請求書、検査報告書を添えて、海、空、速達で発送します。

ドキュメントと品質サポート

  • ✓
    材料証明書

    ボディ合金鋼証明書、二重時効熱処理記録、シール化合物のデータシートが各出荷に付属します。

  • ✓
    圧力試験報告書

    各シリンダーは梱包前に 32 MPa で圧力テストが行​​われます。漏れ、ストロークの滑らかさ、サーボの応答、ポートのフィッティングが記録されます。

  • ✓
    寸法検査記録

    注文された仕様または顧客の図面に対して記録されたボア、ロッド、ストローク、設置距離およびポート寸法。

  • ✓
    輸出梱包

    防錆油と保護エンドキャップを備えた強化木製ケース。大きなシリンダーのバッチをパレットに積み、海上輸送用にストラップで固定します。

よくある質問

クレーンラフィング油圧シリンダとは何ですか?

クレーンラフィング油圧シリンダは、移動式クレーンのブーム角度を制御する油圧コンポーネントです。ラフィングとはブームを上げ下げすることを指し、シリンダーは複動多段伸縮設計を通じてこの動きを駆動します。カウンタウェイトシリンダ、アウトリガシリンダと並ぶ移動式クレーンの中核シリンダの一つです。

基準モデルとその推力は何ですか?

参考モデルはZXSTC1000S.2.5-00で、リアルタイム動的推力3000kN、使用圧力32MPa、ボアΦ320mm、ロッドΦ280mm、ストローク4000mm、設置距離4750mm、単体重量1522kgです。 Raydafon は、OEM クレーン ブランドのカスタムボアとストロークをサポートしています。

どのような材質と鍛造製法を採用しているのでしょうか?

シリンダー本体は航空グレードの高張力合金鋼から 7 パス型鍛造され、その後 1250 MPa 以上の引張強度を安定させるために 2 回時効処理されます。この鍛造プロセスは、従来の鋳造や棒材からの機械加工と比較して、粒子構造と疲労寿命を向上させます。これは、連続リフト サイクルを実行する推力 3000 kN のシリンダーにとって重要です。

サーボ制御の精度はどの程度ですか?

Raydafon は、航空グレードのサーボ バルブ コアと精度 ±0.03 mm の磁歪変位センサーを備えた統合電気油圧サーボ モジュールを使用しています。 0.08mm/sの超低速安定動作に対応し、スティックスリップのない正確なブーム位置決めが可能です。

トリプルシーリングシステムはどのように機能しますか?

トリプルプログレッシブシール構造は3層になっています。メインシールはドイツから輸入されたパーフルオロエーテルゴム複合リングで、双方向圧力補償のためのダブルリップ設計になっています。中間層には段付きダストリップを採用し、5μmを超える固体粒子を遮断します。外層はワイパー保護を強化します。耐汚染能力はシングルリップシールより 40% 高くなります。

省エネの仕組みとは何ですか?

Raydafon は、無負荷条件下で作動油の循環量を 35% 削減する革新的な差動振幅回路を使用しています。高効率の永久磁石同期モーターポンプグループと組み合わせることで、システム全体のエネルギー消費量は従来のソリューションと比較して 28% 削減されます。

メンテナンス周期やカスタマイズ範囲はどのくらいですか?

このシリンダーは、塩水噴霧や粉塵環境において 5000 時間のメンテナンスフリーサイクルを実現できるように設計されています。 Raydafon は、シリンダー ボア径 Φ50 mm から Φ500 mm までのフルスペックのカスタマイズに加え、OEM パッケージとプライベート ラベルをサポートしています。 MOQはモデルごとに5ユニットです。

見積もりを依頼するにはどうすればよいですか?

クレーンのモデルとトン数、必要な推力、ボア/ストロークの仕様、ポートサイズ、数量、目的のポートをお送りください。 Raydafon はモデルを確認するかカスタムビルドを設計し、リードタイムと梱包の詳細を含む FOB 寧波の見積もりを提供します。

カスタム クレーン ラフィング油圧シリンダーを調達する準備はできていますか?

クレーンのモデルとトン数、必要な推力、ボア/ストロークの仕様、注文数量を送信してください。 Raydafon はモデルを確認するかカスタムビルドを設計し、リードタイムと梱包の詳細を含む FOB 寧波の見積もりを提供します。

今すぐ見積もりをリクエストする
