プラスチックかさ歯車

Raydafon は、中国の寧波で直角ドライブ用に POM とナイロンで成形されたプラスチックかさ歯車を製造しています。標準比率は 1:1、2:1、3:1、4:1、5:1 です。ピッチモジュール M0.25 ~ M1。歯の数は10から60まで。穴径 3.0 ~ 10.0 mm。外径8.7~60.4mm。動作温度 -40 °C ~ +80 °C。部品番号には、GB05M016、GB1M016、GB1M016BS、GB1M215030、GB1M215030BS、GB1M315045、GB1M315045BS、GB1M410040、GB1M410040BS、GB1M512060、GB1M512060BS、GB1M512* が含まれます。 GB1M512BS*。 BS の接尾辞は真鍮のインサートと止めネジを示します。重要: GB1M512* および GB1M512BS* は 60 歯ベベル ギヤにのみ適合し、他のギヤとは互換性がありません。成形された歯の形状により、静かで緊密なメッシュが得られます。ポリマーは自己潤滑性があり、耐薬品性があります。カスタムモジュール、歯数、ボア、ハブ、材料グレードを図面に利用可能。 24時間以内にお見積り。

プラスチックかさ歯車 — カスタム成形 POM およびナイロン、M0.25 ~ M1

小型精密機構用の直角ドライブギア: 歯数 10 ~ 60 の 1:1 ~ 5:1 のフルレシオ ファミリ、POM またはナイロンで成形され、オプションの真鍮製インサートと止めネジが付いています。コーヒーマシンやプリンターに十分な静音性、バッテリー駆動のデバイスに十分な軽さ、そして世界中のどこでも描画に使用できます。

  • 1:1 – 5:1標準比率
  • M0.25 – M1ピッチモジュール (mod)
  • 10~60利用可能な歯数
  • −40〜+80℃動作温度

直角ドライブ用プラスチックかさ歯車 — カスタム成型 POM およびナイロン

プラスチック製のかさ歯車は、切断された金属歯の代わりに成形ポリマー歯を使用してドライブを 90 度回転させます。この 1 つの変更により、潤滑の必要性がなくなり、ペアの重量が軽減され、メッシュの音が著しく静かになります。これが、この機構がコーヒーマシン、プリンター、カーテンモーター、ロボット掃除機、小型リモコン車両に採用されている理由です。 Raydafon は、メーカーおよびサプライヤーとしてこのファミリーを中国の寧波にある自社工場で生産しているため、お客様と成形機との間に取引マージンはありません。

カスタマイズには、通常、ギアが適合するかどうかを決定するパラメータ (モジュール、歯数、ボア直径、ハブとボスの寸法、比率、ポリマー自体) が含まれます。図面、サンプルギア、または寸法付きの写真をお送りいただければ、最も近い標準部品を確認するか、新しいツールをお見積りいたします。同じ工房の関連商品には、プラスチックギア範囲、プラスチックはすば歯車平行軸ドライブ用ファミリーとメタルかさ歯車トルクがポリマーが保持できる限界を超えるライン。

プラスチックかさ歯車の仕様

  • 標準寸法参考図Φ12mm(下表のサイズもございます)
  • ピッチモジュール (mod)M0.25、標準部品範囲では 0.5 と 1.0
  • 材質の種類プラスチック — POM、ナイロン (PA)、または顧客の要求に応じて
  • 比率1:1、2:1、3:1、4:1、5:1
  • 動作温度−40℃〜+80℃
  • オプション機能真鍮製インサート、止めネジ、カスタムボアおよびハブ
  • カスタマイズモジュール、歯数、ボア、ボス長さ、歯幅、材質グレード

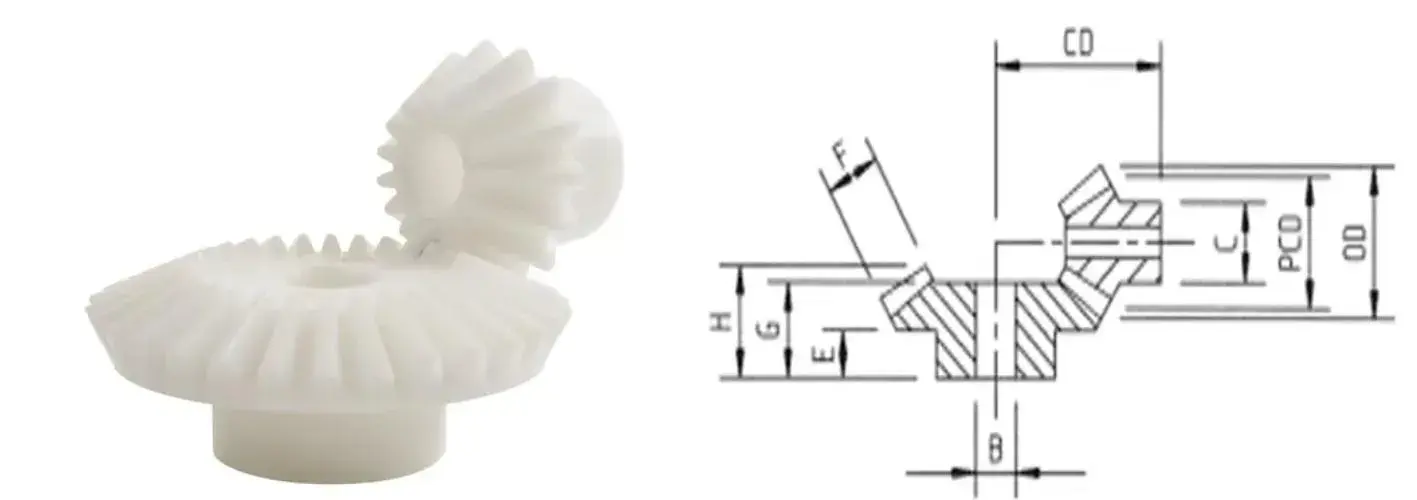

Plastic bevel gear reference drawing with pitch, bore, hub and boss dimensions
プラスチックかさ歯車ファミリーの参照ジオメトリ — 以下の寸法文字はこの図面に対応しています。
1:1等速直角転送
2:1出力速度を半分にする
3:13速減速
4:11/4 速度の減速
5:15速減速

一致する重要な注意事項:比率を合わせたペアを一緒に使用する必要があります。 1:1比の直歯かさ歯車はその比内で互換性がありますが、部品番号が * で終わる 5:1 比の部品 (GB1M512* および GB1M512BS*) は、60 歯のかさ歯車とのみ一致します。その形状は他の歯車とは互換性がありません。ご注文前に相手品番をご確認ください。

寸法、歯数、比率

すべての寸法は mm 単位です。 B、CD、C、E、F、G、H の文字を上記の参考図と組み合わせて使用​​し、独自のレイアウトに対する適合性を確認してください。

すべての列を読むには、表を横にスクロールします。右側の列は、各部品の真鍮インサートと止めネジのバージョンを示しています。

部品番号 ピッチ
(mod)
の数
歯
すべての寸法は mm 単位です 真鍮インサート
&止めネジ
外径 ピッチ径 内径B CD ハブ径C ボス長さE 歯幅F 長さG 長さH
1:1の比率
GB05M016 0.5 16 8.7 8.0 3.0 10.5 7.0 6.0 2.0 8.0 8.0 Plastic bevel gear GB05M016 brass insert and set screw version
GB1M016 1 16 17.6 16 5.0 18.4 12.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016 with brass insert and set screw
GB1M016BS 1 16 17.6 16 5.0 18.4 16.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016BS brass insert and set screw
2:1の比率
GB1M215030 1 15 16.8 15.0 5.0 26.4 12.2 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030 15 tooth brass insert version
30 31.1 30.0 8.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030 30 tooth brass insert version
GB1M215030BS 1 15 16.8 15.0 5.0 26.4 16.0 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030BS 15 tooth brass insert and set screw
30 31.1 30.0 4.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030BS 30 tooth brass insert and set screw
3:1の比率
GB1M315045 1 15 16.6 15.0 5.0 34.3 12.3 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045 15 tooth brass insert version
45 46.1 45.0 10.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045 45 tooth brass insert version
GB1M315045BS 1 15 16.6 15.0 5.0 34.3 16.0 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045BS 15 tooth brass insert and set screw
45 46.1 45.0 6.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045BS 45 tooth brass insert and set screw
4:1 比率
GB1M410040 1 10 12.0 10.0 4.0 30.1 7.8 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040 10 tooth brass insert version
40 40.8 40.0 10.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040 40 tooth brass insert version
GB1M410040BS 1 10 12.0 10.0 4.0 30.1 12.7 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040BS 10 tooth brass insert and set screw
40 40.8 40.0 6.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040BS 40 tooth brass insert and set screw
5:1の比率
GB1M512060 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060 12 tooth brass insert version
60 60.4 60 10.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060 60 tooth brass insert version
GB1M512060BS 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060BS 12 tooth brass insert and set screw
60 60.4 60 6.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060BS 60 tooth brass insert and set screw
GB1M512* 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512 12 tooth brass insert version
GB1M512BS* 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512BS 12 tooth brass insert and set screw

表の読み方:接尾辞 BS の付いた部品には、正軸固定用の真鍮製インサートと止めネジが付いています。 B、CD、C、E、F、G、H の文字は、上記の仕様セクションの参考図に従います。長さの列のダッシュは、その部品に寸法が適用されないことを意味します。どのペアがあなたのレイアウトに適しているかわかりませんか?図面またはシャフト寸法をお送りいただき、調整させていただきます。

製品詳細

当社の成形プラスチックかさ歯車の写真 - 歯の形状、ハブ、真鍮製インサート オプション。

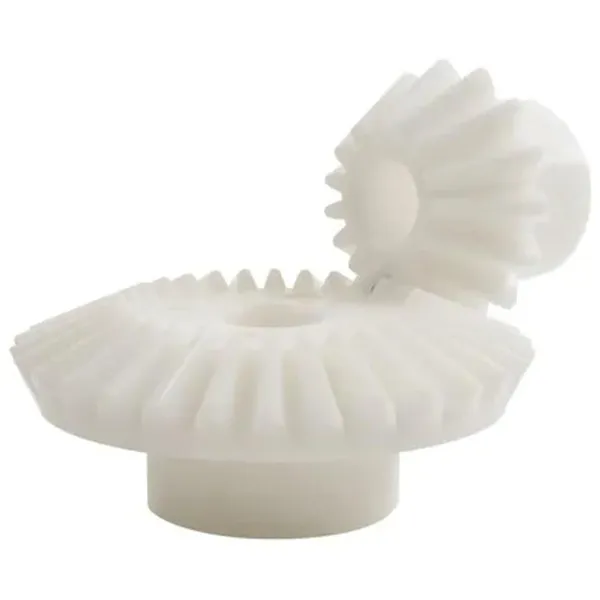

Moulded plastic bevel gears showing tooth form, ratio pairs and hub detail
成型プラスチックかさ歯車 - 歯の形状とハブの詳細を比率範囲全体に渡って再現。

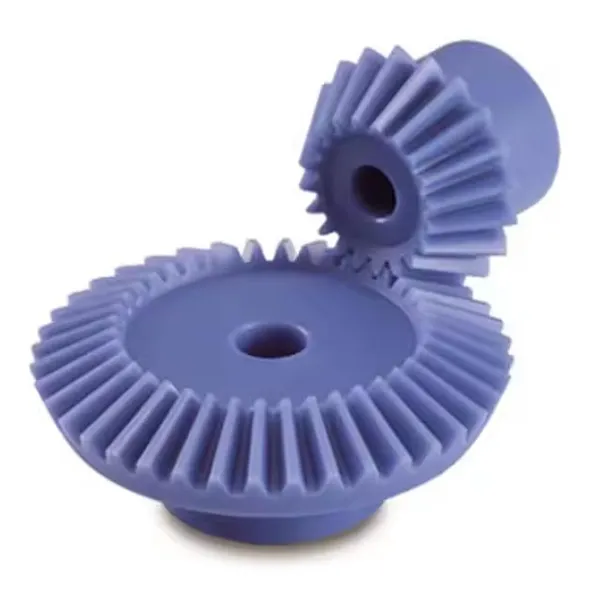

Plastic bevel gear pair in POM moulded for a right-angle drive
直角駆動用の POM ベベルギヤペア。

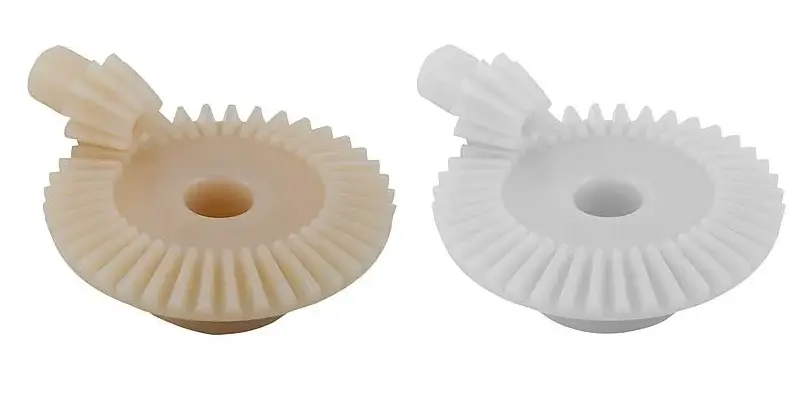

Plastic bevel gear set assembled and checked before packing
噛み合ったギアセットは梱包前に噛み合いとバックラッシュをチェックします。

主な利点

  • クリーンで耐摩耗性のポリマーPOM とナイロンは湿気やさまざまな化学薬品に耐性があるため、メッキ金属ギアが最終的に腐食してしまうような、湿気の多い環境、洗浄環境、または軽度の腐食環境でもギアは機能し続けます。無塗装、無メッキ、油膜のメンテナンスが必要ありません。
  • 精密に成形された歯歯の形状はカッターではなく金型キャビティから得られるため、噛み合いはバッチ全体にわたってしっかりと一貫した状態に保たれます。その結果、安定した静かな回転が実現します。これは、コーヒーマシンやプリンターなどの騒音に敏感なデバイスで最も重要な特性です。
  • 金属の何分の1かの重量質量が小さいため、シャフトとベアリングの負荷が軽減され、モーターが駆動するために必要な慣性が削減され、ポータブル製品やバッテリー駆動の製品のバッテリー寿命が延長されます。
  • コンパクトな筐体に収められた直角ドライブベベル形状により、別個のギアボックス ハウジングを必要とせずに 90 度でパワーが伝達されるため、小さな機構が短く、組み立てが簡単になります。
  • あなたの図面に合わせてカスタマイズモジュール、歯数、ボア径、ハブとボスの寸法、比率、ポリマーグレードはすべて要件に合わせて製造できます。表内の標準部品が適合する場合は、その旨を通知し、工具コストを節約します。
  • 工場直販の価格と管理成形、検査、梱包は社内で行われるため、中間マージンはなく、部品を製造したのと同じチームによって品質がチェックされます。

アプリケーション

プラスチックかさ歯車は、軽量、静かな動作、耐食性の組み合わせにより、いくつかの製品ファミリーの小型直角ドライブに適しています。

スマートホームデバイス

スマートカーテンマシンは部屋の邪魔をせずに静かに開閉しますが、ロボット掃除機は同じ直角駆動を使用して上昇と回転を行い、消費電力が低く、耐用年数が長くなります。

オフィス機器

プリンターは、スムーズな紙送りと低い動作騒音のために一貫した歯の形状に依存しており、シュレッダーは、早期故障することなく連続的な紙の負荷に対処するために耐薬品性と耐摩耗性を利用しています。

玩具および消費者製品

リモコン車両は軽量であるためバッテリー寿命が向上し、ポリマーは落下や衝撃にも耐えられます。子供向け製品には適切なグレードの材料が用意されています。

コーヒーマシンと小型家電

密閉型機器内の直角ドライブは、周囲の部品をグリースで汚染することなく動作し、成形メッシュにより家庭環境での動作騒音が低く抑えられます。

計装および小型アクチュエータ

測定および位置決め機構におけるコンパクトな 90 度の移動には、低慣性および非磁性、非錆性部品が利点となります。

カスタム機械

金属ベベルペア、別個のハウジング、潤滑ポイントが必要な小型直角ドライブ。図面と納期をお送りいただき、材質や比率などをアドバイスさせていただきます。

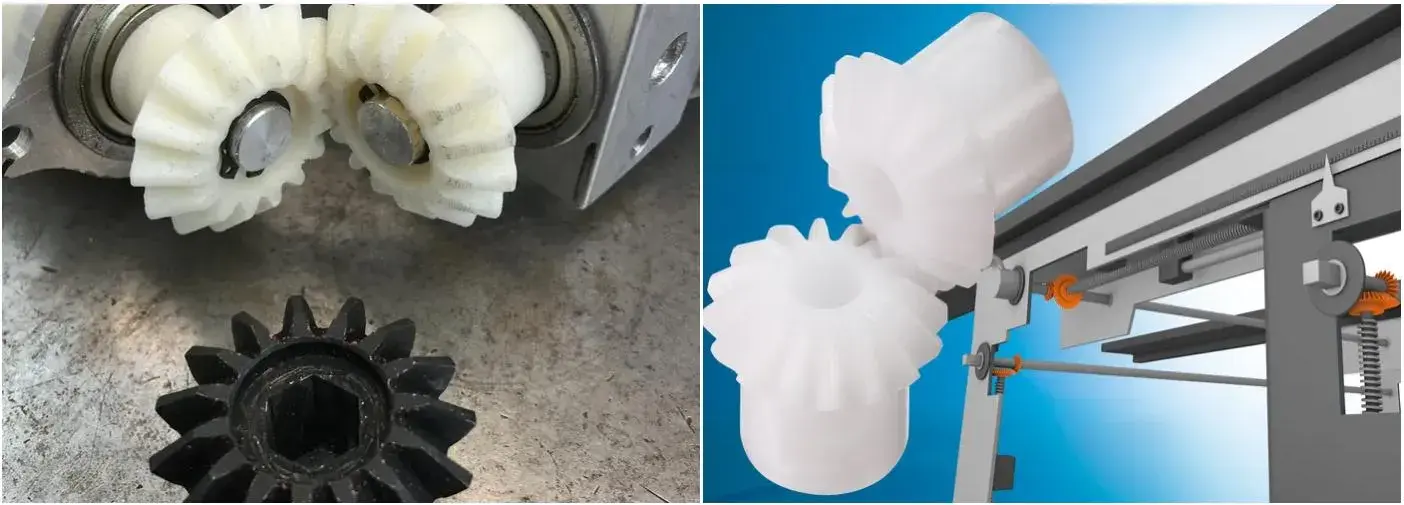

Plastic bevel gears used in smart home, office equipment and toy applications
プラスチックかさ歯車は、スマート ホーム、オフィス機器、消費者製品の用途で使用されています。

購入者向けのよくある質問

  • 私の図面またはサンプルからプラスチックかさ歯車を製造できますか?はい。寸法図、またはモジュール、歯数、比率、ボア、材質の好みを記載したサンプル歯車をお送りください。上記の表にある既存の標準部品が適合するかどうかを確認するか、新しい金型を見積もって、ツーリング前に形状を検証したい場合は、最初に機械加工されたプロトタイプを提供することができます。
  • POMとナイロンどちらの素材を選べばよいですか?POM は、剛性があり、摩擦が低く、湿度下でも寸法が安定しているため、精密ベベルペアに通常選択され、中心距離とバックラッシュを予測可能に保ちます。ナイロンは丈夫で衝撃吸収性に優れていますが、湿気を吸収して寸法がわずかに移動します。負荷、速度、環境を教えていただければ、お勧めのものをご提案させていただきます。
  • ギアは適合するペアとして供給されますか?ベベルペアは、それが設計された相手歯車でのみ正しく機能します。アスタリスクが付いている部品 (GB1M512* および GB1M512BS*) は 60 歯ギアにのみ適合し、他のギアとは互換性がありません。他のすべての部品番号については、ご注文前に嵌合部品をご確認ください。ペアを確認させていただきます。
  • 部品番号の BS サフィックスは何を意味しますか?BS は真鍮のインサートと止めネジを示し、プレーンな成形ボアに依存する代わりにシャフトに確実な機械的固定を提供します。これは、ギアが逆転荷重を受ける場合、またはシャフトの嵌合が滑ってはいけない場合に通常選択されます。
  • 使用温度は何度ですか? より高温の材料を供給できますか?標準範囲は -40 °C ~ +80 °C です。より高温になる機器の場合は、PEEK や PPS などの材料を見積もることができます。連続動作温度を教えていただければ、用途に必要なものを確認させていただきます。
  • リードタイムと注文条件は何ですか?必要な数量を添えて部品番号または図面をお送りください。通常 24 時間以内に、価格、必要な工具があれば、納期を返信します。標準部品は生産在庫から出荷されます。新しいツールは確認された図面に従います。

関連製品と詳細情報

プラスチックかさ歯車の見積もりをリクエストする

上の表から部品番号を送信するか、モジュール、比率、歯数、ボア、数量などの独自の図面を送信してください。相手ギアとの適合性を確認し、材質についてアドバイスし、24 時間以内に価格と納期を返信します。

今すぐ問い合わせを送信

* 比率は一致するペアとして注文する必要があります。寸法は仕様セクションの参考図に従います。ご注文前に最終図面と組立品をご確認ください。真鍮製インサートおよび止めネジのバージョンは、接尾辞 BS によって識別されます。
