スパイラルベベルギヤ

Raydafon は、中国寧波の自社工場で直角駆動用スパイラルベベルギヤを製造しています。湾曲した歯のラインは常に 2 つ以上の歯を接触させ続けるため、ドライブは同じサイズの真っ直ぐなベベル ペアよりもスムーズかつ静かに動作し、その寸法に対してより多くのトルクを伝達します。標準モジュールは M3 から M12 まで、精度グレード DIN6 から DIN9 まであり、ISO、DIN、ANSI、JIS または BS に準拠して製造されています。材質には合金鋼、C45、ステンレス鋼、真鍮、銅、アルミニウム、POM が含まれ、亜鉛メッキ、ニッケルメッキから黒色酸化物、ジオメット、ダクロメットまでの表面処理が施されています。ピニオンは 5 枚の歯で切削できるため、1 つの直角ステージで大きな減速比が得られます。また、より高精度のグレードでは、熱処理後に歯面を研磨することができます。ギアは、発送前に接触パターンがチェックされた、適合するペアとして供給されます。図面またはサンプルを見積のために24時間以内に送信してください。

スパイラルベベルギヤ — 湾曲歯直交ドライブ、M3 ~ M12

スパイラルベベルギアは、滑らかさと負荷容量が何よりも重要な場合に最適な直角変速機です。湾曲した歯のラインにより、常に 2 つ以上の歯が接触しているため、ドライブは静かに動作し、均一に摩耗し、同じサイズの真っ直ぐなベベル ペアよりもはるかに多くの負荷に耐えることができます。 Raydafon は、中国の寧波にある自社工場でこれらのギアを切断、熱処理、研磨しています。

最低5本の歯ピニオンでは、大きな単段レシオが可能
DIN6~DIN9精密グレード、ご要望に応じて研削加工
M3 – M12標準モジュール、その他図面用

設計の理論的根拠

ストレートベベルギヤではなくスパイラルベベルギヤを選択する理由

両者の違いは完全に歯のラインにあります。まっすぐなかさ歯車の歯は放射状に走っているため、各歯はその全幅にわたって同時に相手の歯と噛み合い、突然の衝撃がすべての歯で繰り返されます。スパイラル ベベル ギアの歯は曲線上にカットされているため、まさにジッパーが閉じるように、歯の一方の端から接触が始まり、もう一方の端まで接触が広がります。この 1 つの幾何学的変化が、以下のすべての利点の原因となります。

スパイラルベベルギヤ

  • オーバーラップ係数が大きいため、常に 2 つ以上の歯が荷重を分担します。
  • 衝撃ではなく徐々にかみ合うため、運転音が大幅に低くなります。
  • 接触圧力がより長い接触ライン全体に分散され、より均一な摩耗が得られます。
  • ピニオンはわずか 5 つの歯で動作できるため、単一ステージで大きな比を実現できます。
  • 接触パターンはカッターヘッドの半径によって調整可能で、研削によってさらに改善可能
  • 軸方向の力を生成します。この力を支えるためにシャフト ベアリングを選択する必要があります。

ストレートベベルギヤ

  • 噛み合った瞬間に 1 つの歯が全荷重を支えます
  • 各歯の入り口での衝撃により、より多くの騒音と振動が発生します
  • 局部接触圧が高いため摩耗が集中しやすい
  • ピニオンの実用的な最小歯数が多くなり、単段比が制限される
  • より簡単かつ安価に切断できるため、低速、低ノイズ、重要なドライブに適しています
  • アキシアル力が発生しないので軸受の選定が容易

計画する価値のある設計ポイントが 1 つあります。歯線が螺旋状であるため、スパイラルベベルギアはシャフトに沿って軸方向の推力を生成します。それは欠陥ではなく、スムーズな連携の代償です。ベアリングはそれに対応するものを選択する必要があります。そのため、スパイラル ベベル ペアは、通常、ストレート ベベル ペアのドロップイン交換品としてではなく、シャフトとベアリングの配置と一緒に指定されます。

仕様

まがりかさ歯車の仕様とオプション

  • 型番(モジュール)M3、M4、M5、M8、M12など
  • 歯の形スパイラル(曲線歯列)、直角ドライブ
  • 最小ピニオン歯数5本の歯
  • 精密級DIN6、DIN7、DIN8、DIN9
  • 規格ISO、DIN、ANSI、JIS、BSおよび規格外/図面へ
  • 材料合金鋼、C45鋼、ステンレス鋼、黄銅、銅、アルミニウム、POM
  • 歯の加工フライス加工、焼き入れ、または研削(より高精度のグレードには研削が使用されます)
  • 許容範囲0.001 mm – 0.1 mm(機能および精度グレードに応じて)
  • 表面処理亜鉛メッキ、ニッケルメッキ、不動態化、酸化、陽極酸化、ジオメット、ダクロメット、四三酸化鉄、リン酸塩処理、粉体塗装、電気泳動
  • 追加の操作ショットブラスト、サンドブラスト、熱処理、焼鈍、焼き戻し、研磨
  • パッキングビニール袋とカートン、または木製ケース
  • 支払い条件T/T、L/C
  • 生産リードタイムサンプルの場合は 20 営業日、バルクの場合は 25 営業日
  • サンプルサンプル価格 2 ~ 100 米ドル。顧客が支払ったサンプル速達運賃

完全な仕様シート。モバイル デバイスでテーブルを横にスクロールして、すべての行を読み取ります。

アイテム 仕様
型番 M3、M4、M5、M8、M12など
材料 黄銅、C45鋼、ステンレス鋼、銅、POM、アルミニウム、合金、他
標準 ISO、DIN、ANSI、JIS、BS、規格外
精度 DIN6、DIN7、DIN8、DIN9
歯の治療 硬化、フライス加工、または研磨
許容範囲 0.001 mm – 0.01 mm – 0.1 mm、指定された機能および精度グレードに応じて
表面処理 亜鉛メッキ、ニッケルメッキ、不動態化、酸化、陽極酸化、ジオメット、ダクロメット、四三酸化鉄、リン酸塩処理、粉体塗装、電気泳動
仕上げる ショットブラスト、サンドブラスト、熱処理、焼鈍、焼き戻し、研磨
商品の梱包 ビニール袋とカートン、または木製の梱包
支払い条件 T/T、L/C
生産リードタイム サンプルの場合は 20 営業日、バルクの場合は 25 営業日
サンプル サンプル価格範囲は 2 ~ 100 米ドルです。サンプル速達運賃は顧客が支払います。
応用 自動制御機械、半導体産業、一般産業機械、医療機器、太陽光発電機器、工作機械、パーキングシステム、高速鉄道・航空輸送機器など

公差と精度について:この表の数値は製品ファミリー全体の範囲であり、単一の保証値ではありません。公差は、測定対象の形状、モジュール、および指定する精度グレードによって異なります。DIN6 研削歯車は、DIN9 フライス加工された歯車よりもはるかに厳しい制限を保持します。アセンブリのバックラッシと接触パターンの要件をお知らせください。歯車に必要なグレードとプロセスを確認させていただきます。

製造業

まがりかさ歯車の品質を製造および管理する方法

まがりかさ歯車は、歯面が曲面であるため、単に切断するのではなく生成する必要があるため、製造が最も困難な歯車タイプの 1 つです。すべての注文に対して当社が実行するプロセスは意図的に順番に行われます。各ステップが完了し、次のステップが開始される前に検査されるため、問題は最終組み立て時ではなく、そのステップを作成した段階で発見されます。

ブランクの準備

図面に合わせて材料を選択し、ブランクを回転して面加工して、後のすべての操作で参照する取り付け面と穴を確立します。

歯切り加工

歯面は、必要なねじれ角度と接触パターンを生み出すカッター ヘッド半径を使用して、スパイラル ベベル ギヤ切断機で生成されます。

熱処理

肌焼きは歯面の硬度を高めて耐摩耗性を高めますが、コアはドライブが受ける衝撃荷重を吸収するのに十分な強さを維持します。

歯ぎしり

より高い精度等級が指定された場合は、熱処理後に逃げ面を研削して歪みを修正し、接触面積と表面仕上げを向上させます。

接点パターンチェック

このペアはマーキングコンパウンドを備えたテストリグで実行されるため、ペアをリリースする前にコンタクトパターンの位置、形状、サイズを図面と照らし合わせて検査できます。

検品・梱包

アセンブリにとって重要な機能の最終寸法チェックを行った後、輸出用の保護梱包 (ビニール袋とカートン、または大きなセットの場合は木製ケース) を行います。

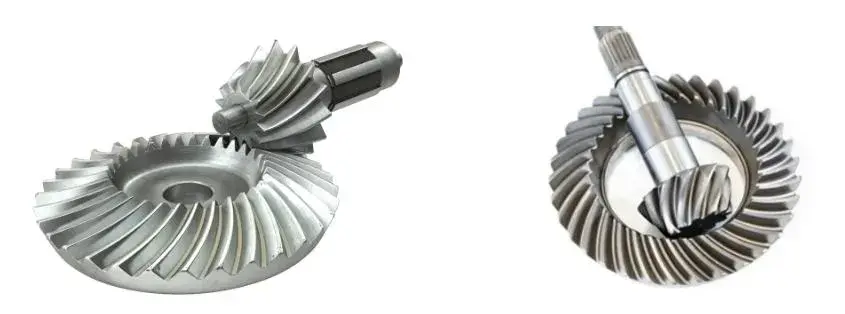

Spiral bevel gear with curved tooth flanks produced by Raydafon
湾曲した歯面が生成されたスパイラルベベルギヤ。

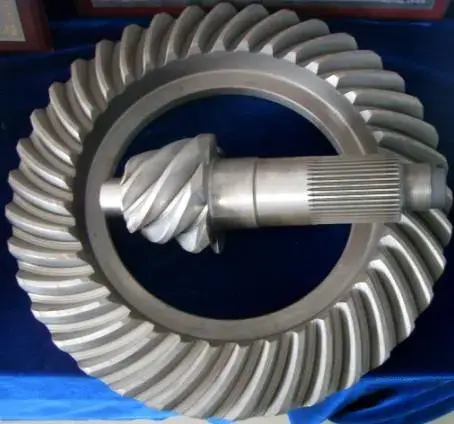

Spiral bevel gear pair showing matched contact pattern and mounting faces
一致したギアペア — 接触パターンと取り付け面。

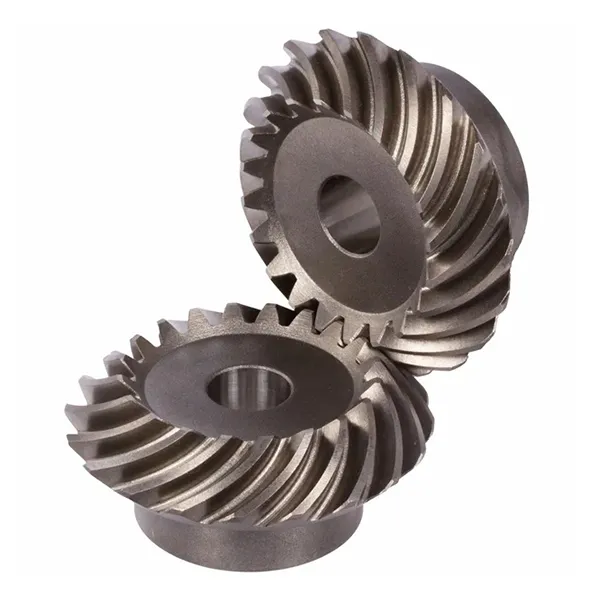

Spiral bevel gear tooth flank detail after grinding
研削後の歯面の詳細。

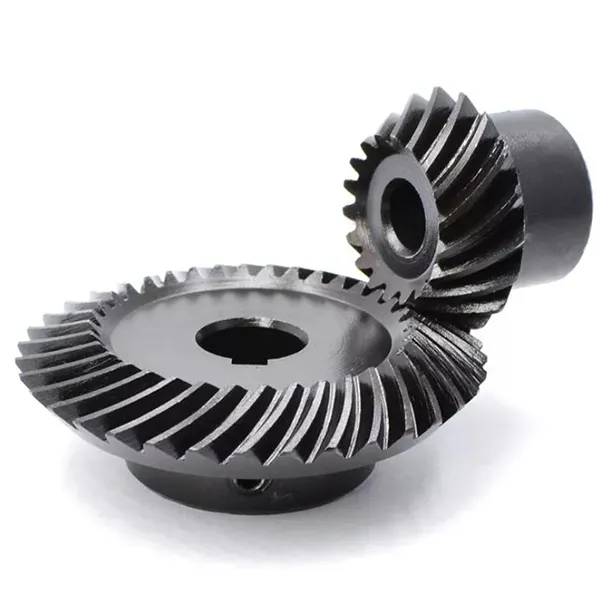

Spiral bevel gear inspection and measurement before packing
梱包前の最終寸法検査。

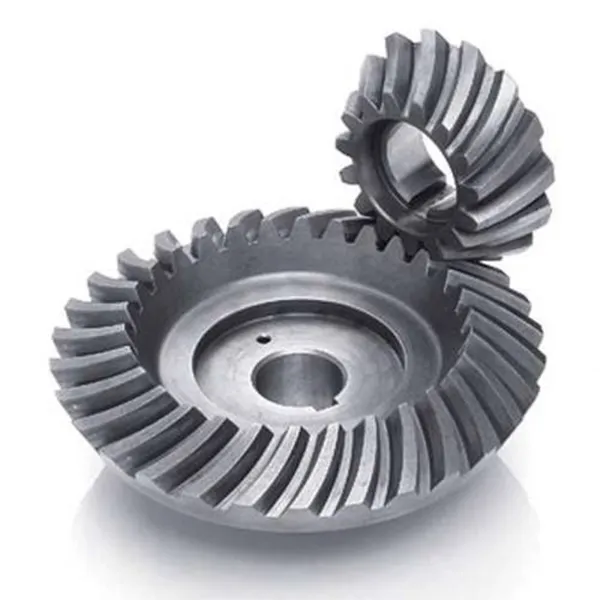

Spiral bevel gear set prepared for export packing
輸出梱包用に準備されたギアセット。

主な利点

製品の特徴

スムーズな走行と低騒音

歯のラインが湾曲しているため、常に少なくとも 2 つの歯が噛み合い、接触が側​​面を横切るときに荷重が 1 つの歯から次の歯に伝えられます。ストレートベベルギヤの場合のように全幅衝撃が一度も発生しないため、振動と騒音が著しく減少します。そのため、この歯形は工作機械のスピンドルから乗用車の車軸に至るまで、騒音が制御される場所で標準的に選択されています。

高い耐荷重性と均一な摩耗

ねじれ角によりオーバーラップ係数が増加します。これは、より多くの歯が荷重を分担し、各側面の接触圧力が低くなるということを意味します。より低い圧力とより長い接触線の広がりを組み合わせることで、摩耗がピッチ ライン付近に集中するのではなく、歯の表面全体でより均一になります。実際の結果は、そのサイズに対してより重いトルクを伝達し、連続使用下でも精度をより長く維持できるギアです。

単一ステージでの広いレシオ範囲

スパイラルベベルペアのピニオンは、わずか 5 つの歯で切削できるため、2 つではなく 1 つの直角ステージで大きな減速比を達成できます。機械設計者にとって、これは部品数が減り、ハウジングが短くなり、バックラッシュの蓄積が少なくなることを意味します。そのため、この歯形がコンパクトな直角ギヤユニットによく見られるのです。

接触パターンの修正が可能

逃げ面の曲率はカッタヘッドの半径によって設定されるため、接触パターンは切削段階でずれて修正され、熱処理後に研削することでさらに改善されます。歯が実際に接触する場所を制御できるかどうかが、何年も静かに動作する歯車セットと、数カ月以内に鳴きやピットが発生する歯車セットとを分けるものであり、それは図面だけではなく、機械とオペレーターに依存する機能です。

用途に合わせた材質・表面処理

同じ歯の形状は、高トルクドライブには合金鋼、耐食性が重要な場合には C45 またはステンレス鋼、軽量または非磁性用途には真鍮、銅、アルミニウム、または POM で製造できます。次に、環境に合わせて表面処理が選択されます。亜鉛またはニッケルメッキ、黒色酸化物、腐食防止のためのジオメットまたはダクロメット、アルミニウムの場合は陽極酸化、外観と耐久性を高めるために粉体塗装または電気泳動が施されます。

アプリケーション

まがりかさ歯車が使用される場所

実際のトルクを伝達し、静かな状態を保ちながら、ドライブが 90 度回転する必要がある場所であればどこでも:

  • 工作機械— 伝達精度が最終部品の品質を決定するスピンドルドライブ、インデックスヘッド、送り機構
  • 自動車および輸送— ディファレンシャルおよびファイナルドライブギアでは、低騒音、高負荷の直角ペアが不可欠です
  • 自動制御装置— カムインデクサー、ロータリーテーブル、ピックアンドプレース機構
  • 半導体や医療機器など— 単に強力であるだけでなく、スムーズで静かで再現性のあるドライブである必要があります
  • 太陽エネルギー設備— トラッカー旋回ドライブ。ギアセットは一年中屋外条件で動作します。
  • 駐車システムおよび物流機器— コンパクトな直角減速が必要なリフトおよび搬送機構
  • 高速鉄道および航空地上設備— 信頼性と低振動が指定された補助ドライブ
  • 一般産業機械— ポンプ、ミキサー、コンベア、およびコンパクトな直角ギアユニット

アプリケーションがリストにない場合は、入力速度、トルク、比率、取り付け配置などのデューティを説明してください。スパイラルベベルペアは、軸方向の推力を発生させるため、通常、シャフトとベアリングのレイアウトと一緒に設計されるため、配置を早く確認するほど良い結果が得られます。

カスタマイズ

図面に合わせたカスタムまがりかさ歯車

標準モジュールの範囲を超えて、ギアがハウジングに適合するかどうかを決定するパラメータはすべて要件に合わせて製造できます。一般的なカスタマイズには次のものが含まれます。

  • モジュールと歯数
  • 螺旋の角度と螺旋の手
  • 比率と一致するペア
  • ボア、キー溝、スプライン
  • ハブと取り付け面の形状
  • 材料の選択
  • 精密級 DIN6~DIN9
  • 表面処理
  • 研磨またはフライス加工された歯面
  • マーキングとペアセットの識別

寸法図、サンプルギア、または必要な比率、トルク、エンベロープをお送りいただければ、最も近い標準形状を確認するか、新しい形状を見積もらせていただきます。スパイラル ベベル ペアは適合セットとして供給されるため、ペアの 1 つのギアを交換する場合はお知らせください。一般に、適合ペアの半分だけを交換すると、両方の部品の寸法が正しい場合でも、異音と急速な摩耗が発生します。

購入者向けのよくある質問

購入者向けのよくある質問

  • スパイラルベベルギヤとストレートベベルギヤの違いは何ですか?歯のライン: まっすぐなベベル歯は放射状に走り、一度に全幅にわたってかみ合いますが、スパイラルベベル歯は湾曲しているため、接触は歯の一方の端からもう一方の端まで徐々に広がります。湾曲した形状により、より高いオーバーラップが得られるため、より多くの歯で負荷が分散され、動作がよりスムーズかつ静かになり、摩耗がより均一になり、ピニオンはわずか 5 つの歯で切削できます。
  • 私の図面またはサンプルからまがりかさ歯車を作成できますか?はい。寸法図、またはモジュール、歯数、ねじれ角、比、ボア、材質を含むサンプル歯車をお送りください。形状が既存の工具と一致するか、または新しいカッター設定が必要かどうかを確認し、それに応じて見積もりを行い、約 20 営業日でサンプルを提供します。
  • どのような材質や表面処理が可能ですか?高トルクドライブには合金鋼と C45、耐食性が必要な場合はステンレス鋼、軽量または非磁性の用途には真鍮、銅、アルミニウム、または POM が使用されます。表面処理には、亜鉛およびニッケルメッキ、不動態化、酸化、陽極酸化、ジオメット、ダクロメット、黒色酸化、リン酸塩処理、粉体塗装および電気泳動が含まれます。環境を教えていただければ、ご提案させていただきます。
  • 一致するペアまたは単一のギアを注文する必要がありますか?お揃いのペアをご注文ください。スパイラル ベベル ギヤは研磨され、セットとして接触パターンがチェックされるため、通常、既存のペアの 1 つのギヤのみを交換すると、両方の部品が正しく測定されている場合でも、ノイズが発生し、摩耗が促進されます。 1 つのギアのみが破損している場合は、残っている部品に合わせて交換品を提供できるよう、両方をお送りください。
  • なぜスパイラルベベルギヤには特殊なベアリングが必要なのでしょうか?歯線のねじれ角により、ギアは接線方向およびラジアル荷重に加えて、シャフトに沿って軸方向のスラスト力を生成します。ベアリングは、その推力を伝達するために選択する必要があります。一般的にはテーパーローラーまたはアンギュラコンタクト構成です。そのため、スパイラルベベルペアをシャフトとベアリングのレイアウトと一緒に指定するのが最適です。
  • 許容範囲、リードタイム、支払い条件はどれくらいですか?公差は機能と精度グレードによって異なり、ファミリー全体で 0.001 mm ~ 0.1 mm の範囲になります。バックラッシや接触パターンのご要望をお知らせいただければ、どのグレードがそれを満たしているかを確認させていただきます。サンプルには約 20 営業日、大量生産には 25 日かかります。サンプル価格は 2 ~ 100 米ドルで、速達運賃はお客様負担です。支払い条件は T/T または L/C です。

関連している

関連製品と詳細情報

スパイラルベベルギヤの見積依頼

図面、サンプル、または必要なモジュール、比率、トルク、エンベロープを送信してください。形状、精度等級、材質を確認し、24時間以内に価格と納期をご返信させていただきます。

今すぐ問い合わせを送信

* 公差、納期、価格の数値は製品ファミリー全体の範囲として示されており、注文ごとに図面と照合して確認されます。スパイラル ベベル ギヤは、適合するペアとして供給されます。ご注文前に相手品番をご確認ください。
