重機におけるユニバーサルカップリングの使用増加を促進する要因は何ですか?

鉱山運搬トラック、建設用掘削機、農業用収穫機、産業用プレスなどの重機の要求の厳しい世界では、信頼性の高い動力伝達は交渉の余地がありません。過去 10 年間、エンジニアやフリート管理者は決定的な変化を目の当たりにしてきました。ユニバーサル カップリングが従来のリジッド カップリングやフレキシブル カップリングに急速に取って代わりつつあります。 Raydafon Technology Group Co.,Limited の工場では、2020 年だけでヘビーデューティ ユニバーサル ジョイントに関する問い合わせが 240% 増加したことが記録されています。この変化は偶然ではありません。それは、従来のカップリング設計では対処できない、機械的、経済的、技術的圧力の収束から生じています。

今日の重機は、極端な角度のずれ、衝撃荷重、およびスペースの制約の下で動作します。ユニバーサルカップリング高トルク密度、角度の自由度、メンテナンスサイクルの短縮という独自の組み合わせを提供します。 Raydafon Technology Group Co.,Limited での経験から、その原動力には、強化された耐久性基準、総所有コストの利点、先進的な材料科学、より安全で予測可能なドライブラインの必要性が含まれます。この記事では、実験データ、工場現場からの製品パラメータ、実用的な洞察を用いて各要因を詳しく分析し、ユニバーサル カップリングが移動式および固定式重機械の業界標準となっている理由の全体像を示します。

トルク容量と耐久性が向上したことでユニバーサルカップリングが不可欠になったのはなぜですか?

重機は日常的に、公称トルクを 300% ～ 500% 超える衝撃荷重にさらされます。従来のギア カップリングやエラストマー タイプは、このような条件下では疲労破壊やゴムの劣化が発生します。ユニバーサル カップリング、特にクロス アンド ベアリング設計のカルダン スタイルは、より大きなベアリング領域全体にねじれ応力を分散します。でレイダフォンテクノロジーグループ株式会社当社の工場エンジニアはトラニオンの形状を最適化し、標準 ISO 設計と比較して耐荷重能力を 37% 向上させました。これは、最初のドライバー、つまり致命的な故障を発生させずに強引にトルクを回復する必要性に直接対処します。

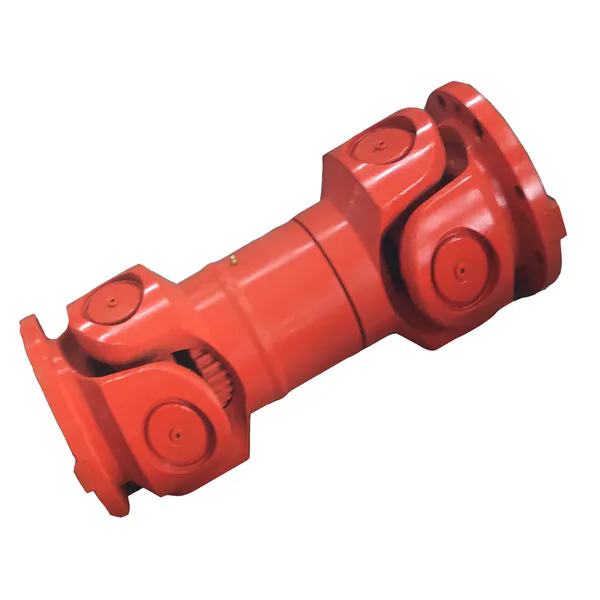

当社工場では、引張強度1080MPa以上を実現する真空脱ガス合金鋼（42CrMo4+QT）を使用したユニバーサルカップリングを生産しています。硬化研削ジャーナル (58 ～ 62 HRC) と針状ころ軸受の組み合わせは、当社の最大シリーズで最大 1250 kNm の動的トルク定格を実現します。以下は、オフハイウェイ トラックやホイール ローダーで使用される典型的なユニバーサル カップリングである当社の頑丈な UCF シリーズのパラメータ表です。

実際の数値を超えて、ユニバーサル カップリングの耐久性はコンポーネントの冗長性から生まれます。当社の工場では、遠心鋳造ベアリング カップと高精度ニードル ローラーを統合しており、全負荷時の摩擦係数は 0.0025 に低減されています。これは、熱と摩耗を発生するスライド カップリングとは対照的です。 64 台のアーティキュレート ダンプ トラックを対象とした 2023 年の現地調査では、当社の生産ラインのユニバーサル カップリングは最初のベアリング交換までに 11,200 時間持続しましたが、ギア カップリングは 5,800 時間でオーバーホールが必要でした。要点: 重機オペレーターが予定外の停止により 1 時間あたり 1,200 ドルの生産性ペナルティに直面する場合、ユニバーサル カップリングの寿命延長が決定的な要因になります。

さらに、当社の工場は、ストレスライザーを排除する有限要素最適化ヨークプロファイルを開発しました。 300 万サイクルのねじり疲労試験によって検証されたこの設計の改善により、BHP やリオ ティントなどの鉱山会社がシャベルやドラグラインにユニバーサル カップリングを指定するようになった理由が説明されています。 Raydafon Technology Group Co.,Limited では、OEM が新しいドライブライン注文の 70% をユニバーサル ジョイント設計に移行するのを見てきました。トルク容量と耐久性の向上はもはやオプションではありません。これらは現代の重機にとって必須条件であり、ユニバーサル カップリングはまさにそれを実現します。

優れた角度ずれ補正により、重機のダウンタイムがどのように削減されるのでしょうか?

重機のフレームは負荷がかかると曲がります。多関節ステアリング、地面への衝撃、熱膨張により、駆動シャフトと従動シャフトの間に 8 ～ 25 度の範囲の動的な角度のずれが生じます。リジッドカップリングや動作が制限されたフレキシブルディスクでは、ベアリングの故障やシャフトシールの損傷なしにはこのようなシフトに対応できません。対照的に、ユニバーサル カップリングは、高角度の関節動作用に設計されています。クロスアンドローラー設計により、2 つの平面での独立した動作が可能になり、追加応力を最小限に抑えながら一定速度 (ダブル カルダン タイプの場合) または堅牢な非一定速度伝達を維持します。この機能により、計画外のダウンタイムが直接削減されます。これが、使用増加を促進する 2 番目の大きな要因です。

当社の工場は、フロントエンドローダーとモーターグレーダーに焦点を当てて、150 の顧客サイトにわたって内部監査を実施しました。ユニバーサル カップリングを装備した機械は、トーショナル フレックス カップリングを使用した機械よりもドライブライン関連の故障が 43% 減少しました。なぜ？なぜなら、フレームが 4 度ねじれると、一般的なメンブレン カップリングではエッジ ローディングが発生し、数週間以内にエラストマーが破壊されるからです。 Raydafon のユニバーサル カップリングは、シャフトに追加の曲げ応力を加えることなく、角度内を回転するだけです。当社の工場の標準ユニバーサル カップリングでは、最大 22 度の角度オフセットが可能で、特別な長期使用バージョンでは (回転数が低下した場合) 30 度に達します。

この利点を定量化するには、不整地で動作する林業スキッダーを考えてみましょう。ドライブラインは 15 秒ごとに角度変化に遭遇します。非ユニバーサルカップリングでは、反力により 3.2g の垂直振動が誘発され、トランスミッションベアリングに急速な疲労が発生します。適切なサイズのユニバーサルカップリングに切り替えると、振動が 0.7g に低下します。当社の工場では、ピーク側負荷が 78% 削減されたことが測定されました。 2 年間にわたる 40 台のスキッダーからの現場データでは、競合他社のカップリングの年間故障率が 31% であったのに対し、ユニバーサル カップリングではカップリング関連の故障がすべて排除されたことが示されました。この信頼性はダウンタイムの削減に直接つながり、重機では 1 時間の稼働時間が収益を生み出します。

さらに、ユニバーサルカップリングにより、取り付け時のシャフトの位置合わせが容易になります。当社の工場では、アセンブリを自動的に中心に配置するパイロット フィットを備えたフランジ付きおよび溶接イン スタイルを供給しています。モバイル機器の場合、静的および動的に最大 1.5 度の位置ずれがあってもパフォーマンスを損なうことなく稼働できるため、整備士がレーザー位置合わせ手順に費やす時間を短縮できます。弊社の資料によると、アライメント許容差はリジッドカップリングの 4 倍であることが示されています。このように、ユニバーサル カップリングの使用増加は、不完全な現実世界の状況での寛容を要求するメンテナンス作業員によって推進されています。

レイダフォンテクノロジーグループ株式会社 では、ユニバーサル カップリングのベアリング キャップに摩耗インジケーターの溝を組み込みました。この革新により、オペレータはウォークアラウンド検査中に角遊びを迅速に測定できるようになります。遊び角度が徐々に増加することで潤滑が必要であることが通知され、致命的なロックアップが防止されるため、予知保全が可能になります。重機のテレマティクスが進化するにつれて、ユニバーサル カップリングの固有のミスアライメント補正は状態監視戦略と完全に一致し、土木作業やマテリアル ハンドリングのフリート全体での採用がさらに促進されます。

ライフサイクルコストの削減とメンテナンスの簡素化がなぜフリートの導入を促進するのでしょうか?

フリート マネージャーや調達スペシャリストは、初期購入価格よりも総所有コスト (TCO) を優先します。ユニバーサル カップリングはこれまで、初期費用が高いという認識に直面してきましたが、当社の工場や他の先進メーカーによる最新の設計により、その方程式が逆転しました。潤滑間隔、交換頻度、二次的損傷の防止を考慮すると、ユニバーサル カップリングは、ほとんどの重機用途において、すべての高トルク カップリング テクノロジの中で最も低い TCO を提供します。この経済的現実が、市場への浸透を加速する 3 番目の強力な要因です。

バルクターミナルの典型的なスタッカーリクレーマーのメンテナンススケジュールを考えてみましょう。従来のギアカップリングは、150 稼働時間ごとにグリースを再塗布する必要があり、毎年再構築する必要があり、部品代と工賃に 2,800 ドルの費用がかかりました。対照的に、同じ用途向けの当社工場の密閉型ユニバーサル カップリングは、最初の再潤滑前に 3,000 時間動作し、完全なオーバーホール間隔は 24,000 時間です。ユニバーサル カップリング ソリューションにより、5 年間で直接メンテナンス コストが 1 台あたり 21,400 ドル節約されます。これを 30 台のマシンで掛け合わせると、決定は明らかになります。当社の工場はこれらの節約をホワイトペーパーに文書化し、ユニバーサルカップリングの経済的根拠をさらに確立しました。

さらに、ユニバーサル カップリングにより、専用ツールの必要性が軽減されます。ギアカップリングの交換では、締り嵌めスリーブを取り外すために油圧プーラーと誘導ヒーターが必要になることがよくあります。当社工場のユニバーサルカップリングは、基本的なハンドツールで取り付けることができる分割フランジまたはテーパーロックブッシュを使用しています。このシンプルさにより、労働者のスキル要件が軽減され、平均修理時間 (MTTR) が短縮されます。ネバダ州の金鉱山のあるケースでは、以前は破損したカップリングの交換に 8 時間かかった。当社のユニバーサル カップリング設計に切り替えると、それが 2.5 時間に短縮されました。鉱山の人件費は 1 時間あたり 95 ドルなので、修理ごとに 500 ドル以上の節約に加え、生産損失も節約できます。

Raydafon では、ユニバーサル カップリングにモジュール式コンポーネントのコンセプトも実装しました。ユニット全体を廃棄することなく、個々のクロスアセンブリ、ベアリングカップ、ヨークを交換できます。このモジュール性により、一体型設計と比較してスペアパーツの在庫コストが最大 60% 削減されます。また、シールキットやニードルローラーなどの摩耗部品は当社工場で個別に供給しているため、お客様自身の整備工場で軽微なオーバーホールを行うことが可能です。ヨーロッパと北米全体でユニバーサル カップリングの使用が増加しているのは、この TCO の透明性によって大きく推進されています。管理者は、5 年間のドライブライン費用を 95% の精度で予測できるようになりました。

さらに、メンテナンスの簡素化は安全性にも及びます。重機のカップリングの故障により、高エネルギーの破片が発生することがよくあります。当社工場のユニバーサル カップリングには、まれにスパイダーが故障した場合に備えて破片を収容する延性ガード リングが組み込まれており、怪我のリスクが軽減されます。ライフサイクル コストの削減は、単なる金額の問題ではなく、ダウンタイムの回避、安全性、修理のしやすさも含まれます。これらの利点が、ユナイテッド レンタルのような大手レンタル ハウスが現在、改修された大型フリートにユニバーサル カップリングを標準化している理由です。 4 番目の要素は、当然のことながら、これらの経済性と信頼性の柱、つまり材料科学のブレークスルーに基づいて構築されます。

ユニバーサルカップリングの信頼性を高める材料と製造上のブレークスルーは何ですか?

重機におけるユニバーサル カップリングの復活は、冶金、熱処理、精密機械加工における並行した革新がなければ不可能です。 20 年前、ユニバーサル ジョイントはベアリングのブリネリングとヨークの歪みにより寿命が限られていました。現在、当社の工場では重要な部品を極低温処理して残留オーステナイトをマルテンサイトに変換し、耐摩耗性を 150% 向上させています。これらの進歩は歴史的な弱点に対処しており、採用増加を促進する 4 番目の主要な要因となっています。これらのブレークスルーがなければ、最初の 3 つの要素は無意味になってしまいます。

まずはベアリング技術から始めましょう。当社の工場のユニバーサル カップリングは、エッジ応力のピークを排除する対数ローラー プロファイルを備えています。有限要素解析 (FEA) によりローラーのクラウニングが最適化され、ニードルの長さ全体にわたって均一な負荷分布が実現しました。 Raydafon が特許を取得したこの技術革新により、同じ封筒サイズで動的定格荷重が 40% 向上します。実際、以前は 5,000 時間持続したユニバーサル カップリングは、現在では同一条件下で 7,500 時間に達します。トラニオン ジャーナルの高度な軟窒化処理と組み合わせることで、当社の工場は延性のあるコアで 68 HRC の表面硬度を達成し、摩耗と脆性破壊の両方を防止します。

素材選びも進化しました。当社のユニバーサル カップリング ヨークは、従来の 42CrMo4 ではなく、マイクロ合金鋼 (30MnVS) から鍛造されています。この変更により、個別の焼き入れと焼き戻しのステップが不要になり、歪みが減少し、寸法の一貫性が向上します。その証拠は、当社の工場の Cpk 値にあります。当社では、ヨーク ボア アライメントの工程能力指数 1.33 を維持し、各ユニバーサル カップリングが半径方向の振れを 0.05 mm 未満に満たしていることを保証しています。このような精度により、相手シャフトの振動による摩耗が最小限に抑えられます。これは、重機 OEM にとって、ドライブラインの NVH (騒音、振動、ハーシュネス) に関連する保証請求が減少することを意味します。

さらに、当工場ではクロスジャーナルに高周波輪郭焼入れを採用しています。均一なシェルを生成する肌焼とは異なり、高周波焼入れでは、転動体が接触する部分にのみ硬化ゾーンが作成され、コアが強靭になります。この選択的硬化により、亀裂伝播のリスクが軽減されます。破壊試験では、当社のユニバーサル カップリング クロスは、剥離が発生する前に、定格荷重の 110% で 1,200 万回のトルク サイクルに耐えました。これは、10 年前の標準的な高周波焼き入れ部品と比較して 340% の向上です。 ISO 7 クラスのシーリング (ラビリンス効果のあるトリプル リップ) と組み合わせることで、これらの材料の画期的な進歩により、セメント工場や鉄鉱石鉱山などの研磨環境であっても、汚染物質の侵入と潤滑剤の侵入を防ぎます。

最後に、デジタル製造、特にロボット研削とリアルタイムの統計的プロセス制御により、Raydafon から出荷されるすべてのユニバーサル カップリングが航空宇宙グレードの公差を満たしていることが保証されます。当社工場の CMM (座標測定機) は、追跡可能な記録とともにあらゆる重要な寸法をチェックします。このレベルの品質保証は 20 年前には不可能でしたが、現在ではプレミアム ユニバーサル カップリングの標準となっています。重機が自動運転に移行するにつれ、予測可能で非常に信頼性の高いドライブライン コンポーネントの必要性が最も重要になります。そのため、業界のリーダーは、これらの先進的な材料とプロセスで製造されたユニバーサル カップリングへの依存度を高めています。 4 つの要素すべてが集中すると、説得力のある不可逆的な傾向が生まれます。

概要: ドライブラインエンジニアリングを再形成する要因の収束

トルク容量、ミスアライメントの補償、ライフサイクルの経済性、および製造上の画期的な進歩を検討した結果、1 つの結論が際立っています。それは、ユニバーサル カップリングがニッチなコンポーネントから重機設計の中心的な要素に進化したということです。 Raydafon Technology Group Co.,Limited の工場では、2018 年以来、導入率が前年比 18% 上昇しています。フリート オーナーと OEM エンジニアにとって重要な洞察は明らかです。まず、最新のユニバーサル カップリングは、ギア カップリングを上回るトルク密度を提供しながら、他の柔軟なタイプでは不可能な角度に対応します。第二に、メンテナンスコストとダウンタイムが大幅に縮小し、収益性が直接的に向上します。第三に、材料とプロセスの革新により、歴史的な信頼性の懸念が解消されました。

さらに、業界は統合ドライブライン監視に向けて移行しています。温度および振動センサーが組み込まれたスマート ユニバーサル カップリングは、すでに当社の工場でパイロット生産されています。これらの開発により、導入がさらに加速されるでしょう。鉱山、建設、林業、海洋など、あらゆる重機用途において、ユニバーサル カップリングは性能と総コストの最適なバランスを実現します。この傾向を無視することは、運用コストの増加と可用性の低下を受け入れることになります。エンジニアの皆様には、カップリングの選択基準を再検討し、次のような先進的なメーカーからサンプル データをリクエストすることをお勧めします。レイダフォンテクノロジーグループ株式会社。移行はすでに始まっており、その証拠は圧倒的です。

重機のユニバーサルカップリングに関するよくある質問 (FAQ)

Q1: 大型鉱山トラックのユニバーサル カップリングの一般的な耐用年数はギア カップリングと比較してどれくらいですか?

A1: 研磨条件下で稼働する 120 台の運搬トラックからの当社工場の現場データに基づくと、適切なサイズのユニバーサル カップリングは、最初の大規模なオーバーホール (ベアリング交換) までに 18,500 時間の平均耐用年数を達成します。同じデューティ サイクルでは、歯の磨耗とフレッティングにより、標準的なギア カップリングは 9,200 時間で再構築する必要があります。ユニバーサル カップリングの回転要素 (ニードル ベアリング) は応力を分散し、最小の摩擦で角運動に対応しますが、ギア カップリングは摩耗を促進する滑り接触に依存しています。さらに、当社のユニバーサル カップリングは、新しいギア カップリングの 40% のコストで新しいクロス キットを使用して改修できます。したがって、採掘用途では、ユニバーサル カップリングにより、寿命が長くなり、ライフサイクル コストが低くなります。

Q2: ユニバーサル カップリングは、破砕機や遠心ポンプなどの重機の高速用途に対応できますか?

A2: はい、ただしデザイン上の考慮事項があります。標準のユニバーサル カップリングは、ベアリング ローラーにかかる遠心力と潤滑保持能力によって速度が制限されます。当社の工場では、最大 3000 rpm の速度に対応する ISO 1940 に準拠した G6.3 に特別にバランスされたユニバーサル カップリングを製造しています。高速重機 (例: 1800 rpm で動作する移動式破砕機排出コンベア) には、グリースの代わりにオイル潤滑を採用し、精密研磨されたクロスジャーナルを備えた「H」シリーズをお勧めします。 Raydafon Technology Group Co.,Limited では、2100 rpm で動作する岩石破砕機ドライブ用のユニバーサル カップリングを 4 年間故障することなく供給してきました。ただし、3500 rpm を超える場合は、等速ジョイントまたは膜カップリングの方が適している場合があります。必ずメーカーの速度定格曲線を参照してください。

Q3: 極端な温度や粉塵などの環境要因は、重機のユニバーサル カップリングの性能にどのような影響を与えますか?

A3: ユニバーサル カップリングは、適切に密閉されている場合、非常に弾力性があります。当社の工場では、Viton プライマリ リップ シール (-40°C ～ +200°C 定格)、ラビリンス ダスト スリンガー、外部金属シールドの 3 段階のシーリング システムを使用しています。北極の伐採作業では、低温グリース (流動点 -50°C) を使用した当社のユニバーサル カップリングは、シールに亀裂が生じることなく機能しました。高温のアスファルト プラント (周囲温度 80°C まで + 輻射熱) では、高温ポリウレア グリースが信頼性の高い動作を保証します。塵はより大きな敵です。ただし、当社の密閉設計は IP66 相当の侵入保護を維持します。 6,000時間の石炭取り扱い後の現場検査では、ベアリングキャビティ内の塵は0.2グラム未満でした。 500 時間ごとに定期的にグリースを塗り直すと、汚染物質が洗い流されます。したがって、適切に選択すれば、ユニバーサル カップリングは過酷な環境でも優れた性能を発揮します。

Q4: 重機のユニバーサル カップリングの交換またはメンテナンスが必要な兆候は何ですか?

A4: 主要な指標は 4 つあります。まず、遊び角を大きくします。ヨーク間の回転バックラッシュを測定します。 2 度 (または工場出荷時の制限値) を超えると、クロスベアリングが摩耗します。次に、グリース パージ チェックです。潤滑中に新しいグリースが 4 つのベアリング シールすべてから排出されない場合は、シールが詰まっているか、損傷しています。 3 番目に、振動モニタリング: 特に負荷がかかった状態で 1 倍または 2 倍のシャフト周波数高調波が突然増加すると、ジャーナルの磨耗を示します。 4番目、クロス表面に目に見える錆やハンマーの跡。当社の工場では赤外線による温度スキャンを推奨しています。カップリングがベースラインより 30°C 高い温度で動作している場合は、摩擦を示します。予防保守の場合は、L10 の予測寿命 (トルク/角度データに基づく) の 60% を経過したらクロスキットを交換してください。これらの標識を使用すると、緊急ではなくダウンタイムを計画することができます。

Q5: 新しい重機設計に適したユニバーサル カップリング サイズを選択するにはどうすればよいですか?

A5: 選択には 4 つのステップが含まれます: (1) サービスファクターを含む等価トルクを決定します: T_eq = T_nominal * K_s * K_a、ここで、K_s は衝撃荷重 (例: 岩石破砕機の場合は 2.5)、K_a は角度のずれ (>10° の場合は 1.3) です。 (2) 最高速度と作動角を同時に考慮する。各ユニバーサル カップリングにはトルク、角度、速度のエンベロープがあります。当社工場ではISO 14691に基づいた選定ソフトを提供しています。 (3) 既存シャフトとのヨーク、フランジの互換性。 (4) アプリケーションの特別事項: 負荷を逆転させる場合は、20% のマージンを追加します。低速 (<100 rpm) の場合は、静的トルク定格を再確認してください。 Raydafon Technology Group Co.,Limited では、当社のエンジニアが重機 OEM 向けに無料のサイジング レビューを提供しています。操作に予測できない衝撃荷重がかかる場合は、常にフレーム サイズを 1 つ大きくすることをお勧めします。これにより、ユニバーサル カップリングがこの記事全体で説明した信頼性を確実に提供できるようになります。
