カスタム油圧シリンダが産業オートメーションにとって重要なのはなぜですか?

産業オートメーションは複雑さのレベルに達しており、既製のコンポーネントでは最新の生産環境の精度、負荷容量、信頼性の要求にまったく対応できません。カスタム油圧シリンダー自動化システムがその可能性を最大限に発揮できるか、現実世界の動作条件下で十分に機能しないかを決定する最も決定的な要因の 1 つとして浮上しています。頑丈なスチールプレスから高速ロボット組立ラインに至るまで、油圧シリンダーは動作を支える筋肉であり、その筋肉をシステムに完璧に適合させるのはカスタマイズです。

でレイダフォンテクノロジーグループ株式会社, 当社のエンジニアリング チームは、自動車、航空宇宙、鉱業、マテリアル ハンドリング分野のメーカーと直接協力して何年も費やしてきました。私たちが学んだことは一貫しています。正確なアプリケーション要件に合わせて設計された適切な油圧シリンダーは、ダウンタイムを削減し、耐用年数を延ばし、生産量を直接的に向上させます。この記事では、カスタム油圧シリンダがオプションの追加物ではなく、本格的な産業オートメーション戦略において基礎的なコンポーネントである理由の全容を探ります。

カスタム油圧シリンダとは何ですか?標準モデルとの違いは何ですか?

油圧シリンダは、油圧エネルギーを直線的な機械力と動きに変換する機械式アクチュエータです。標準的な油圧シリンダは、固定された寸法および圧力仕様に従って製造され、汎用用途に使用できるように設計されています。単純なタスクでは費用対効果が高くなりますが、本質的に範囲が限られています。対照的に、カスタム油圧シリンダーは、特定の一連の性能要件、設置上の制約、および環境条件に適合するようにゼロから設計されています。

この区別は実際には非常に重要です。標準モデルでは、エンジニアがシリンダー周りのシステム設計を調整する必要があるため、多くの場合、パフォーマンスが低下し、機械的な複雑さが増し、長期的なメンテナンスコストが高くなります。カスタムユニットを使用すると、シリンダーをシステムに適合させることができ、より厳しい公差、より効率的な力伝達、より長い保守間隔が可能になります。

標準油圧シリンダとカスタム油圧シリンダの主な違いは次のとおりです。

• 用途要件に合わせて正確に設定されたボア径とストローク長
• 既存の油圧回路と直接統合するためのカスタムポート配置とネジ仕様
• 耐食性、温度範囲、負荷プロファイルなどの使用環境に基づいた材料の選択
• 流体の種類と圧力サイクルパターンに合わせて最適化されたシールとパッキンの構成
• 機械フレームの形状に合わせた取り付けスタイルにより、アダプターが不要になり、荷重オフセットが軽減されます。
• 過酷な屋外、海洋、または化学薬品にさらされる環境向けの表面処理およびコーティングのオプション

レイダフォンテクノロジーグループ株式会社 の工場では、あらゆるカスタム プロジェクトにコンサルティング エンジニアリング アプローチを適用しています。当社の技術チームは、シリンダー構成を提案する前に、サイクル周波数、ピーク負荷、周囲温度、空間的制約などのアプリケーション データを検討します。このプロセスにより、納入されたすべてのユニットが機能するだけでなく、特定の動作環境内でのパフォーマンスと寿命が最適化されることが保証されます。

この根本的な違いを理解することは、油圧システムの設計について十分な情報に基づいた決定を下すための出発点となります。精度と信頼性が交渉の余地のないオートメーション環境では、カスタム エンジニアリングが責任ある選択となります。

産業オートメーションではなぜカスタム設計の油圧ソリューションが必要なのでしょうか?

最新の産業オートメーション システムは、精度の再現性の原則に基づいて構築されています。すべてのアクチュエーター、センサー、および制御コンポーネントは、システム内の他のすべての要素と正確に調和して動作する必要があります。油圧シリンダがその用途の要求に正確に適合していない場合、力の出力、ストローク精度、または応答時間のわずかな偏差であっても、システムの効率の低下、摩耗の増加、そして最終的には計画外のダウンタイムにつながる可能性があります。

自動化環境における油圧シリンダに対する要求は、手動操作の機械における要求とは根本的に異なります。自動化システムはより高いサイクルレートで稼働し、複数のシフトにわたって継続的に稼働することがよくあります。数千または数百万のサイクルにわたって一貫したパフォーマンスが必要です。さまざまな負荷条件下でも正確な位置を維持する必要があります。そして、正確なフィードバックと応答特性を必要とするデジタル制御システムとの統合がますます必要になっています。

標準シリンダーはこれらの条件向けに設計されていません。公差はより広く、シーリング システムは一般化され、幾何学的仕様は固定されています。自動化された生産ラインでは、これらの制限は、ソフトウェアや制御システムのチューニングだけでは補うことができないパフォーマンスのギャップに直接変換されます。

自動化にカスタム油圧ソリューションが必要となる具体的な理由は次のとおりです。

• 標準製品の設計範囲をはるかに超えるサイクル寿命要件
• ミリメートル単位で測定される位置決め精度の要件
• 特定の応答特性を必要とするサーボ油圧制御システムとの統合
• 標準的なシリンダエンベロープでは対応できないコンパクトな機械設計におけるスペースの制約
• 標準構成では利用できない強化ロッドおよびベアリング設計を必要とする多軸荷重条件
• 食品加工、製薬、半導体環境における特殊な流体適合性要件

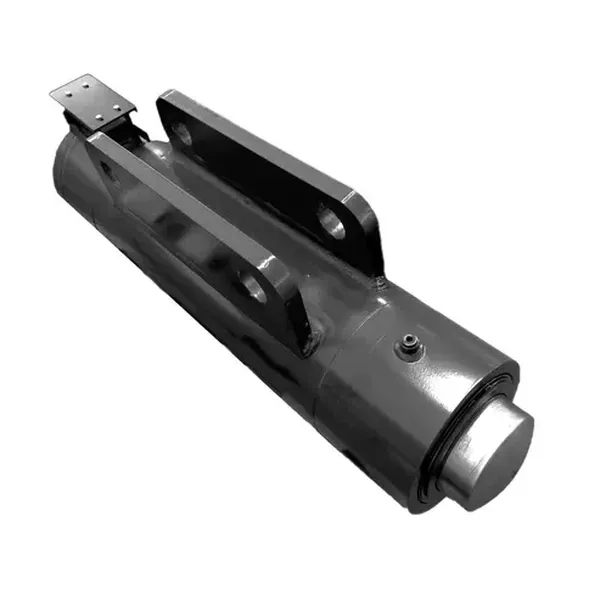

Raydafon はカスタムを提供しています油圧シリンダー30 か国以上の自動生産システムに導入されています。当社の経験は、適切に指定されたカスタムシリンダーへの投資が、計画外のメンテナンスを最小限に抑え、スループットの一貫性を向上させ、大規模なオーバーホールの間隔を延長することにより、自動化システムのライフサイクル全体にわたる総所有コストを削減することを一貫して示しています。

オートメーションのパフォーマンスと油圧シリンダーの品質との関係は直接的であり、測定可能です。自動化システムのシリンダー仕様を手抜きしてもコスト削減にはなりません。これは、ダウンタイムや生産損失の形で利息を伴う繰延コストです。

当社のカスタム油圧シリンダの主要な技術仕様は何ですか?

レイダフォンテクノロジーグループ株式会社 で製造されるすべての油圧シリンダーの基礎は、技術的な精度です。当社のエンジニアリングおよび生産能力により、コンパクトなオートメーションアクチュエーターからプレスや成形用途で使用される大口径の重工業用ユニットまで、あらゆるものに対応する非常に幅広い仕様のシリンダーを提供できます。

次の表は、当社のカスタム油圧シリンダ製品範囲の主な技術パラメータをまとめたものです。

上記のパラメータ以外にも、当社の工場には、両端位置に内部クッション、調整可能な流量制御、統合された圧力リリーフ、およびバランスのとれた力の適用のためのデュアルロッド構成を備えたシリンダーを製造するための設備が整っています。当社の設計チームは、顧客が提供した図面、仕様、または機能説明に基づいて作業し、アプリケーション要件を正確な製造文書に変換します。

材質とシールの選択ガイドライン

正しい材料を選択することは、寸法精度と同じくらい重要です。次のリストは、主要な材料選択に関する標準的な選択ロジックの概要を示しています。

• バレル材質:標準的な産業用途向けの炭素鋼。食品、製薬、海洋、腐食環境用のステンレス鋼
• ロッドコーティング:硬質クロムメッキが標準装備。極度の摩耗または腐食条件用のセラミックまたは HVOF 溶射
• シールコンパウンド:一般作動油サービス用ポリウレタン (PU)。高温または攻撃的な流体用途向けの FKM。耐薬品性のための PTFE
• エンドキャップとフランジの材質:標準荷重用ダクタイル鋳鉄。高圧または衝撃荷重用途向けの鍛造鋼

Raydafon で製造されるすべてのシリンダーは、出荷前に最大動作圧力の 1.5 倍で静水圧テストを受けます。寸法検証は校正された CMM 機器で実行され、すべてのテスト記録は保持され、顧客の要求に応じて利用できます。

カスタム油圧シリンダーはどのようにシステム効率を向上させ、運用コストを削減しますか?

カスタム油圧シリンダーの経済的なケースは、単純な原則に基づいて構築されています。つまり、用途に合わせて設計されたコンポーネントは、汎用設計から適応されたコンポーネントよりもパフォーマンスが良く、寿命が長く、メンテナンスの必要性が低くなります。稼働時間が収益に直接関係する自動化された運用環境では、この原則は財務的に重大な影響を及ぼします。

適切に指定された油圧シリンダーによる効率の向上は、いくつかの測定可能な方法で現れます。最も直接的なのはエネルギー消費です。負荷とストロークに合わせて正確にサイズ設定されたシリンダは、大きすぎるまたは小さすぎるシリンダを使用したときに発生する圧力降下や流量の非効率を排除します。産業用油圧システムの用途に関する研究では、適切なサイズの作動により、用途に応じて油圧システムのエネルギー需要が 10 ～ 25% 削減されることが一貫して示されています。

メンテナンスコストの削減は、2 番目に大きな経済要因です。設計パラメータを超える用途で使用される標準シリンダでは、シールの摩耗が加速し、ロッドの早期の傷がつき、バレルの浸食が発生します。これらの各故障モードは、液体の漏れ、性能の低下、そして最終的には交換につながります。カスタムシリンダーは、適切な安全マージンと正しい材料仕様で設計されており、通常、同じ用途において標準ユニットよりも 2 ～ 3 倍長い耐用年数を達成します。

次の表は、一般的な自動印刷機アプリケーションの 5 年間の運用期間にわたるコストの比較分析を示しています。

過小評価されがちですが、その他の効率上の利点としては次のようなものがあります。

• シールの漏れによる作動油の汚染を軽減し、ポンプ、バルブ、その他のシステムコンポーネントを保護します。
• サイクルタイムの一貫性が向上し、自動組立アプリケーションのスループットと製品品質に直接影響します。
• 長寿命を目指して設計されたカスタムシリンダーにより、在庫しなければならない交換ユニットの数が減るため、スペアパーツの在庫要件が軽減されます。
• シリンダーの寸法が正しく取り付けられているため、アダプター、シミング、アライメント補正が不要になるため、取り付けと試運転が簡素化されます。
• 状態監視システムとの統合が強化され、予期せぬダウンタイムをさらに削減する予知保全戦略が可能になります。

レイダフォンテクノロジーグループ株式会社 のお客様は、初期単価が高い場合でも、カスタム油圧シリンダーの 3 ～ 5 年間の総所有コストが代替品よりも大幅に低いと定期的に報告しています。この結果は、コンポーネントの動作寿命にわたる精密エンジニアリングの複合的価値を反映しています。

カスタム油圧シリンダのアプリケーションから最も恩恵を受けるのはどの業界ですか?

カスタム油圧シリンダは、非常に幅広い業界で使用されていますが、特定の分野では、カスタム エンジニアリングが可能にする精度、耐久性、および用途固有の設計から特に高い価値が得られます。油圧シリンダーのカスタマイズが最も大きな影響を与える場所を理解することは、システム設計者や調達チームがカスタム ソリューションへの投資が最も正当化される場所を認識するのに役立ちます。

自動車製造

自動車の生産ラインは、部品の位置決めの公差が厳しく、非常に高いサイクル率で稼働しています。スタンピング プレス、溶接治具、組立治具、最終検査ステーションはすべて油圧作動に依存しており、その作動は数百万サイクルにわたって一貫していなければなりません。当社の工場は、アジア、ヨーロッパ、北米の第 1 および第 2 自動車サプライヤーに油圧シリンダーを供給しており、自動化された自動車生産のサイクル周波数、負荷プロファイル、位置精度の要求に合わせて特別にユニットを設計しています。

航空宇宙と防衛

航空宇宙用途では、材料認証、寸法精度、文書のトレーサビリティに関する最も厳しい基準を満たす油圧シリンダが求められます。テスト リグ、構造荷重システム、着陸装置シミュレーション装置、飛行制御テスト プラットフォームはすべて、カスタム設計の油圧作動を必要とします。 Raydafon Technology Group Co.,Limited は、航空宇宙グレードのカスタム シリンダー プロジェクトをサポートするための材料認証機能と品質文書プロセスを備えています。

鉱山および重機

鉱山環境では、油圧シリンダーが極度の汚染、衝撃荷重、温度変化にさらされます。標準シリンダーは、このような状況では急速に劣化します。強化されたバレル壁、頑丈なロッドサポートベアリング、高度なシールシステム、および硬化表面ロッドコーティングを組み込んだカスタム設計により、ルーフサポートシステム、コンベアドライブ、大型掘削装置のバケット作動などの鉱山用途での耐用年数が大幅に延長されます。

食品および飲料の加工

衛生的なプロセス環境には、洗浄化学薬品に適合するシールシステムを備えた食品グレードのステンレス鋼で製造された油圧シリンダーが必要です。標準的な工業用シリンダーは、これらの用途にはまったく適していません。当社のカスタムステンレス鋼油圧シリンダー設計は、直接および間接的に食品と接触する用途の表面仕上げと材料要件を満たしています。

再生可能エネルギー

風力タービンのピッチ制御システムと太陽光追跡プラットフォームは油圧作動に依存しており、遠隔地での極端な温度サイクルや延長された保守間隔の間でも確実に機能する必要があります。これらの用途向けのカスタムシリンダーには、低温シールコンパウンド、内部腐食保護、および複数年のメンテナンス間隔を考慮して設計された拡張潤滑システムが組み込まれています。

次の要約表は、業界セクターを最も一般的なカスタム油圧シリンダー要件にマッピングしています。

レイダフォンテクノロジーグループ株式会社 はどのように品質と信頼性を確保していますか?

レイダフォンテクノロジーグループ株式会社 における品質保証は、最終検査段階ではありません。これは、設計、調達、製造プロセスのあらゆる段階に組み込まれた規律です。当社の品質管理システムは ISO 9001 規格の認証を受けており、施設から出荷されるすべての油圧シリンダーが指定された性能パラメータを満たしているかそれを超えていることを確認するために、製造プロセスが継続的に監視および文書化されています。

当社の品質保証フレームワークは、次の 5 つの主要な柱を中心に構成されています。

• 設計の検証:すべてのカスタムシリンダー設計は、構造荷重については有限要素解析 (FEA) を使用し、該当する場合には内部流れ特性については数値流体力学 (CFD) モデリングを使用して、当社のエンジニアリング チームによってレビューされます。設計レビューには、製造を開始する前の正式な承認プロセスが含まれます。
• 資材受入検査:棒鋼、管、鋳物、シール部品を含むすべての原材料は、材料証明書と照合して受入検査の対象となります。硬度テスト、寸法検証、および表面品質評価は、生産にリリースされる前に入荷した在庫に対して実行されます。
• 工程内検査:ボアホーニング、ロッド研削、ねじ切りなどの重要な機械加工作業は、全数工程中の寸法検査の対象となります。当社の工場では、品質管理システム要件に従って文書化された校正記録が維持された校正済みの測定機器を使用しています。
• 静水圧試験:完成したすべての油圧シリンダーは、指定された最大動作圧力の 1.5 倍で最小保持期間にわたって圧力テストされます。圧力レベル、保持時間、観察された漏れなどのテスト結果は、各ユニットの製造記録に記録されます。
• 最終検査と文書化:完成したシリンダーは、梱包前に最終寸法検査、表面仕上げ測定、目視検査が行われます。試験証明書、材料証明書、および寸法検査報告書はすべてのユニットで利用可能であり、航空宇宙および防衛グレードの注文に標準として提供されます。

当社の精密製造設備への工場投資には、CNC 深穴ボーリングマシン、精密ロッド研削センター、ホーニングマシン、三次元測定機 (CMM) が含まれます。この機器の能力により、当社の全サイズ範囲にわたってボア公差 H7 とロッド公差 f7 を一貫して達成することができ、効果的なシーリングと長い耐用年数に依存する寸法精度を確保できます。

お客様からのフィードバックと現場パフォーマンスデータは、継続的な改善プロセスの一環として、当社のエンジニアリングチームによって体系的にレビューされます。現場の問題が特定されると、根本原因分析が実行され、設計またはプロセスの改善が実装され、導入前に検証されます。この品質向上への閉ループ アプローチにより、Raydafon Technology Group Co.,Limited は過去 5 年間、カスタム油圧シリンダー製品群全体で顧客返品率を 0.3% 未満に維持することができました。

特定の品質計画要件を持つお客様のために、当社のチームは検査およびテスト計画 (ITP)、初品検査報告書 (FAIR)、およびサードパーティの検査調整の作成に経験があります。当社は主要な国際検査機関と定期的に連携して、重要なプロジェクトにおけるお客様の品質要件をサポートしています。

まとめ

カスタム油圧シリンダは、専門用途向けに用意された特別なオプションではありません。最新の産業オートメーションでは、パフォーマンス、信頼性、総所有コストが重要なあらゆるシステムに対して、エンジニアリング責任を負う選択肢となります。自動車から再生可能エネルギーまでの業界にわたる証拠は、正確なアプリケーション要件に合わせて設計および製造されたシリンダーが、サイクル寿命、エネルギー効率、メンテナンス間隔、システム統合品質など、あらゆる意味のある指標において標準代替品よりも優れていることを一貫して示しています。

この記事で確立した重要なポイントは明らかです。

• 標準的な油圧シリンダでは設計上の妥協が生じ、オートメーション システムのパフォーマンスが直接低下します。
• カスタム油圧シリンダは、ボア、ストローク、圧力定格、材料、シール、取り付け形状をアプリケーションの正確な要求に適合させます。
• カスタムシリンダーの 5 年間の総所有コストは、要求の厳しい自動化アプリケーションにおける標準代替品よりも一貫して 25 ～ 40% 低くなります。
• 自動車、航空宇宙、鉱業、食品加工、再生可能エネルギーなどの各業界には、カスタム エンジニアリングのみが確実に満たすことができる特定の要件があります。
• 体系的なプロセス管理と完全な文書化に裏付けられた高品質の製造により、カスタム油圧シリンダーの性能主張が実際に信頼できるものになります。

レイダフォンテクノロジーグループ株式会社 は、あらゆるカスタム油圧シリンダー プロジェクトに、深いエンジニアリング能力、実証済みの製造プロセス、真の応用経験をもたらします。当社のチームは、単なるコンポーネントのサプライヤーではなく、エンジニアリング パートナーとして活動し、自動化システムの耐用年数にわたって測定可能なパフォーマンス上の利点を提供する油圧作動ソリューションの指定、設計、調達を顧客が支援するのを支援します。
