動作中の遊星ギアボックスの摩耗の初期兆候を特定するにはどうすればよいですか?

摩耗の初期兆候を検出する遊星歯車装置これらのギアボックスは鉱山、セメント、風力エネルギー、海洋用途の大型機械の中心となることが多いため、メンテナンス エンジニアやプラント オペレーターにとって重要なスキルです。早期の特定は、壊滅的な障害を待つことではありません。それは、ピッチング、スカッフィング、またはベアリングの疲労の始まりを示す振動パターン、温度プロファイル、およびオイルの状態の微妙な変化を認識することです。でレイダフォンテクノロジーグループ株式会社、当社は 20 年以上にわたって遊星ギアボックス ユニットの設計と製造を行っており、現場データによると、コンポーネントの寿命の最初の 10 パーセントの間に兆候を捉えれば、ギアボックスの故障の 80 パーセント以上を防ぐことができます。この記事では、オンライン監視、定期検査、運用上の認識を組み合わせて、これらの危険な兆候を発見するための体系的なアプローチを提供します。測定する特定のパラメーターと介入の必要性を示すしきい値について説明します。

遊星ギアボックスの初期摩耗を特定するには、振動分析、サーモグラフィー、オイルデブリ分析、音響放射モニタリングを統合した多感覚アプローチが必要です。各方法は異なる故障メカニズムを対象としています。振動は不均衡と歯の噛み合いの異常を捉え、温度は摩擦の増加と潤滑の故障を検出し、オイル分析は摩耗金属の生成と粒子数の増加を明らかにし、音響放射は初期亀裂からの高周波応力波を拾います。当社の工場は、遊星ギアボックス製品用の包括的な診断プロトコルを開発しました。これをこのガイドで共有します。また、制御された負荷と速度条件下での 2,000 を超えるギアボックスのテストから導出された、各監視パラメータの特定のしきい値も提供します。この記事を読み終えるまでに、遊星ギアボックスの寿命を 300% 延長し、計画外のシャットダウンを排除できる状態ベースのメンテナンス戦略を実装できるようになります。

目次

• 1. 遊星ギアボックスの主な摩耗メカニズムとその症状は何ですか?
• 2. 振動解析はどのようにして初期のギアとベアリングの摩耗を明らかにできるのでしょうか?
• 3. 当社の遊星ギアボックス シリーズで監視すべき主要な動作パラメータは何ですか?
• 4. オイル分析と破片の監視はどのように初期故障を知らせますか?
• よくある質問 (FAQ)
• 結論と状態監視のサポート

遊星ギアボックスの主な摩耗メカニズムとその症状は何ですか?

遊星歯車箱は、太陽歯車、遊星歯車、リング歯車、および遊星キャリアの洗練されたアセンブリであり、すべて高い接触応力と滑り速度の下で動作します。主な摩耗メカニズムには、摩耗摩耗（汚染された潤滑剤による）、凝着摩耗（境界潤滑の破壊によるスカッフィング）、疲労摩耗（孔食および剥離）、および腐食摩耗（湿気または強力な添加剤による）が含まれます。各メカニズムは、ギアボックスが壊滅的に故障する前に検出できる、明確な初期症状を生成します。当社の工場では、遊星ギアボックスの故障の 60% 以上が、遊星ギアの歯の孔食と、それに続くベアリング軌道の剥離に起因していることを文書化しています。これらのメカニズムを理解すると、最も脆弱なコンポーネントに重点を置いて監視することができます。

メカニズム別の摩耗の初期症状:

• 摩耗:オイル中の硬い粒子（シリカ、摩耗粉）が原因です。初期の兆候としては、特に加速中のギアボックスのノイズ レベルの段階的な増加と、オイルの粒子数の測定可能な増加 (ISO 4406 コードは 2013 年 18 月 16 日から 2016 年 21 月 19 日に増加) が挙げられます。ギアの歯の表面は、詳しく検査すると鈍いか艶消しに見え、細かい傷が付いています。
• 付着摩耗（スカッフィング）：接触温度が高い場合や粘度が低い場合に油膜が切れることで発生します。初期の症状には、ギアボックス ケーシングの温度の突然の上昇 (通常の定常状態より 10°C 以上高い)、ギア メッシュの高調波に対応する断続的な高周波振動スパイクが含まれます。場合によっては、かすかにオイルの焼けた臭いが感じられる場合があります。
• 疲労摩耗(ピッチング):遊星歯車装置の設計で最も一般的な故障モード。初期のピッチングは、遊星歯車の歯元 (歯元) に小さなピットとして現れます。症状としては、ギアの噛み合い周波数振幅の特徴的な変化（多くの場合、ベースラインより 15 ～ 20 パーセント増加する）や、オイル フィルター内の微細な金属粒子の出現（顕微鏡では 10 ～ 50 ミクロンの不規則な形状の粒子として見える）が挙げられます。
• ベアリング疲労:ベアリング (テーパーローラーまたは円筒形) が遊星ピンとサンギアを支持します。初期の兆候としては、分数調波振動帯域の上昇 (シャフト速度の 1 倍および 2 倍付近) や、ダイヤル ゲージで測定できる入力シャフトの軸方向の動きまたは「遊び」の増加が挙げられます。また、ベアリングの特性周波数 (BPFO、BPFI) は側波帯で変調し始めます。

これらのメカニズムに加えて、位置ずれやアンバランスによって摩耗が促進される可能性があります。入力シャフトと出力シャフト間のミスアライメントで動作する遊星ギアボックスは、多くの場合、振動スペクトルで支配的な 1 倍の回転周波数を示し、高レベルの 2 倍および 3 倍の高調波を伴います。当社の工場では、各遊星ギアボックスが新品の場合、または大規模なオーバーホール直後に、ベースライン署名を確立することを推奨しています。このベースラインには、振動スペクトル、温度プロファイル、およびオイルサンプルデータが含まれている必要があります。このベースラインから 10% を超えて逸脱した場合は、詳細な調査が開始されます。当社は、独自の状態監視ソフトウェアを使用して、すべての遊星歯車装置製品のベースライン記録サービスを提供しています。

摩耗は直線的に進行しないことを理解することも重要です。孔食が始まると応力集中により材料の除去が促進され、ギアボックスは 100 時間以内に故障する可能性があります。この非線形な進行により、早期発見が極めて重要になります。定期的な監視間隔は、ギアボックスのデューティ サイクルに基づく必要があります。高負荷で継続的に動作する遊星ギアボックスの場合は、毎日の振動と温度のチェックと毎週のオイルサンプリングをお勧めします。それほど重要ではないアプリケーションの場合は、毎週の振動と毎月のオイル分析で十分な場合があります。当社の工場では、お客様の特定のアプリケーションと履歴データに基づいて監視スケジュールを調整できます。

振動解析はどのようにして初期のギアとベアリングの摩耗を明らかにできるのでしょうか?

振動解析は、遊星ギアボックスの早期摩耗を検出するための最も強力な非破壊ツールです。複数の遊星が同時に噛み合う遊星歯車列の独特な形状は、複雑な振動の特徴を生成しますが、経験豊富なアナリストは周波数領域から豊富な診断情報を抽出できます。重要なのは、全体的な振動レベルを超えて、特定の周波数帯域と側波帯構造に焦点を当てることです。当社の工場では、製造するすべての遊星歯車装置の主要な受け入れテストとして振動分析を使用しており、故障サインの膨大なデータベースを構築しています。このセクションでは、初期摩耗の具体的な振動指標を詳しく説明します。

重要な振動解析パラメータとその摩耗指標:

• ギアメッシュ周波数 (GMF) とその高調波:GMF は、サンギヤまたはリングギヤの歯数にシャフトの回転速度を乗じて計算されます。健全な遊星ギアボックスでは、GMF 振幅は安定しています。ギアの歯に初期のピッチングや亀裂が発生すると、GMF の振幅が 20 ～ 40 パーセント上昇し、遊星キャリアの回転速度に等しい間隔で GMF の周囲に側波帯が現れます。側波帯の間隔は重要な診断です。側波帯の間隔が搬送周波数の場合は、局所的な欠陥 (たとえば、単一の穴のある歯) を示します。側波帯が遊星通過周波数（遊星数とキャリア速度の積）だけ離れている場合、それは分散した欠陥（すべての遊星での摩耗など）を示します。
• ベアリング特性周波数 (BCF):各軸受コンポーネント (内輪、外輪、転動体、保持器) には固有の周波数シグネチャがあります。ベアリングの早期摩耗により、BPFO (ボール通過周波数アウターレース) または BPFI (ボール通過周波数インナーレース) およびその高調波の振幅が増加します。重要なのは、これらの周波数は多くの場合 GMF よりも低く、マスクできることです。当社の工場では、摩耗の衝撃により高周波共振が発生し、これを復調してベアリングの欠陥周波数を明らかにするため、これらの信号を抽出するために高周波復調 (包絡線分析) を使用することを推奨しています。
• 分数高調波と分数高調波:ギアの歯にひどい穴が開いたり亀裂が入ったりすると、ギアボックスに 0.5x GMF または 0.33x GMF の低調波が発生する可能性があります。これらは、ギアの噛み合い剛性の非線形性から発生します。私たちの経験では、サブハーモニクスは後期段階の指標ですが、即時の対応が必要であることを裏付けています。
• 時間領域波形解析:生の加速度波形を観察すると、歯の噛み合いに対応する衝撃パルスが確認できます。摩耗が進行すると、波形は塑性変形や歯の間の破片によってピークが切り取られる「切断」を示すことがあります。ベースラインの 1.5 倍を超えるピークツーピーク振幅の単純な増加は、明らかな警告です。

実際の実装のために、当社の工場では、入力側のラジアル、出力側のラジアル、および入力シャフト端のアキシャルの 3 つの位置に加速度計を遊星ギアボックス ケーシングに取り付けることを推奨しています。これらの位置は、主要な振動モードを捕捉します。周波数範囲が 10 Hz ～ 10 kHz、解像度が少なくとも 1,600 ラインのデータ コレクターを使用することをお勧めします。継続的な監視のために、振動スペクトルをベースラインと自動的に比較し、しきい値を超えた場合にアラートを生成する専用の状態監視システムを提供します。このシステムは、お客様が予期せぬ遊星ギアボックスの故障を 70% 以上削減するのに役立ちました。

振動データの解釈には経験が必要ですが、普遍的な危険信号があります。それは、短期間 (たとえば、1 週間) で全体の振動が 30% 以上突然増加すること、GMF 付近で明確な側波帯が出現すること、および 1x 回転信号の位相が変化することです。当社の工場では、遊星ギアボックス モデルのトレーニング ビデオと基準スペクトルを提供しており、メンテナンス チームが振動診断にすぐに習熟できるようになります。目標は摩耗を検出することだけではなく、位置ずれ、不均衡、潤滑剤の劣化、または固有の製造欠陥など、根本原因を特定することであることに注意してください。

当社の遊星ギアボックス シリーズで監視すべき主要な動作パラメータは何ですか?

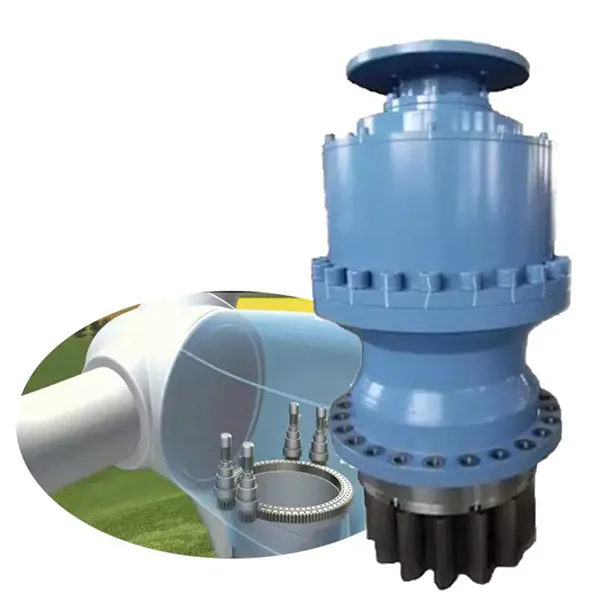

Raydafon は、さまざまな出力レベルとギア比に対応するさまざまな遊星ギアボックス モデルを製造しています。各モデルには特定の動作制限と監視しきい値があります。以下の表は、当社の 3 つの最も人気のあるシリーズの重要なパラメータを示しています。中型産業用アプリケーション用の PGS-400、大型鉱山およびセメント用の PGS-800、高トルク風力タービンおよび船舶推進用の PGS-1200 です。すべてのデータは、工場での広範なテストと現場でのフィードバックに基づいています。これらのパラメータは状況に応じて監視する必要があることを強調します。負荷の変動に伴うわずかな偏差は予想されますが、持続的な傾向が真の警報です。

これらの標準パラメータに加えて、当社の工場では、遊星キャリアの速度と太陽歯車の回転速度を個別に監視することを推奨しています。これは、差が歯の磨耗やベアリングの滑りを示している可能性があるためです。速度センサーとターゲットホイールをオプションアクセサリーとして提供しています。温度は入力側、出力側、オイルサンプで測定する必要があります。入力側と出力側の差が 10°C を超える場合は、不均一な負荷または潤滑不足が考えられます。当社の遊星ギアボックス製品には、センサーの取り付けを容易にする熱電対ウェルが内蔵されています。

また、すべての動作パラメータを記録し、毎週の傾向レポートを生成するデータロギング サービスも提供しています。これらのレポートには、管理限界を超えるパラメータを強調表示する統計的プロセス管理 (SPC) チャートが含まれています。たとえば、出力側の振動速度が 5 日間連続して一貫した上昇傾向を示した場合、当社のシステムは検査のためにフラグを立てます。この傾向ベースのアプローチは、通常の変動を除外するため、しきい値ベースのアラームのみよりもはるかに信頼性が高くなります。私たちの工場ではこのシステムを自社の生産ラインに導入しており、品質上の問題になる前に組み立ての問題を特定するのに役立ちました。遊星歯車装置フリートにも同様のアプローチを採用することを強くお勧めします。

オイル分析と破片の監視はどのようにして初期故障を知らせるのでしょうか?

オイル分析は、早期摩耗検出における振動分析を補完するものです。振動によって遊星ギアボックスの機械的特徴がわかりますが、オイル分析によって潤滑剤とその中に浮遊している破片の化学的および物理的状態がわかります。鉄、銅、錫、クロムなどの摩耗金属は、コンポーネントが摩耗すると生成され、オイル中のそれらの濃度は摩耗率に直接比例します。私たちの工場では、特定の金属比率とさまざまな故障モードを関連付けています。クロムと鉄の上昇は歯車の摩耗を示します。銅と錫はベアリングケージの摩耗を示唆します。シリコンはシールの劣化または外部からの汚れの侵入による汚染を示します。

主要なオイル分析パラメータとその摩耗への影響:

• 粒子数 (ISO 4406 コード):きれいな遊星ギアボックスは、ISO 4406 コード 18/16/13 以上を維持する必要があります。コードが 20/18/15 に上昇した場合は、摩耗粉が大幅に増加していることを示しており、オイルを濾過するか交換する必要があります。コード 22/20/17 は重大な警告であり、即時のシャットダウンと検査が必要です。当社の工場では、最初の 1,000 時間は運転 250 時間ごとにオイルのサンプルを採取し、ベースラインが確立された後は 500 時間まで延長することを推奨しています。
• 分光オイル分析 (SOAP):元素の濃度を百万分率 (ppm) で測定します。一般的な警報レベル: 鉄 > 100 ppm、銅 > 30 ppm、シリコン > 25 ppm。これらのレベルはギアボックスの設計によって異なる場合がありますが、100 時間にわたって要素が突然 2 倍になる場合は、異常な摩耗の明らかな兆候です。
• オイル粘度および全酸価 (TAN):粘度は元のグレードから 10% を超えて逸脱してはなりません。粘度の増加は酸化または汚染を示します。減少は、希釈または破壊を示します。 TAN は監視する必要があります。新油と比較して TAN が 2.0 mg KOH/g を超えて増加した場合は、腐食を促進する可能性のある酸化を示唆しています。
• 鉄系デブリのモニタリング (定量的):鉄粒子を捕捉して定量するには、磁気プラグまたはオンラインの鉄破片センサーを使用することをお勧めします。 「鉄密度」(mg/L で測定) がベースラインより 200% 以上突然増加した場合は、ギアまたはベアリングの摩耗の初期の指標となります。当社の遊星ギアボックス製品にはオプションの磁気ドレン プラグが付属しており、リアルタイム データを提供するデジタル鉄破片モニターも提供しています。

実際の例: 800 kW で稼働するセメント工場の遊星歯車装置では、当社の工場では振動が安定しているにもかかわらず、鉄含有量が 3 か月にわたって 45 ppm から 85 ppm まで徐々に増加していることが検出されました。オイル分析の傾向は摩耗を示唆しました。検査の結果、オイルフィルターが故障しており、粉塵が侵入していることが判明しました。フィルターを交換してシステムをフラッシュした後、鉄含有量は 50 ppm に戻り、致命的な故障は回避されました。この事例は、振動が正常に見える場合でもオイル分析の重要性を強調しています。

最適なオイルサンプリングを行うために、当社工場では、オイルがよく混合されサンプの状態を表すオイルリターンラインにある専用のサンプリングポートを使用することを推奨しています。当社は、便利な検査のためにシリンジ、ボトル、前払いのラボ用郵便物を含むサンプリング キットを提供しています。当社の技術チームは、オイル分析レポートを解釈し、実用的な推奨事項を提供することもできます。堅牢なオイル分析プログラムを使用すると、振動や温度で摩耗が目に見えるようになる数か月前に摩耗を検出できるため、緊急モードではなく都合の良いときにメンテナンスを計画できます。

よくある質問 (FAQ)

質問 1: 連続運転中の遊星ギアボックスの振動解析はどのくらいの頻度で実行する必要がありますか?

回答: 全負荷で 24 時間年中無休で動作する遊星ギアボックスの場合、設置時にベースライン振動測定を実行し、その後最初の 1 か月間は毎週データ収集を行い、ベースラインが安定したら毎月測定することをお勧めします。ただし、異常な温度上昇や異音等が発生した場合には、直ちに振動解析を実施してください。重要なアプリケーション (風力タービンのギアボックスなど) については、リアルタイムのアラートを備えた継続的なオンライン振動監視を推奨します。当社の工場では、ポータブルおよび常設の両方の監視ソリューションを提供しています。経験則として、監視間隔はベアリング L10 の予想寿命の 1% を超えてはなりません。そのため、50,000 時間の寿命を想定して設計されたギアボックスの場合、四半期ごとの分析は許容されますが、毎月の分析の方が安全です。

質問 2: 遊星ギアの歯の初期のピッチングを示す最も信頼できる指標は何ですか?

回答: 最も信頼できる指標は、遊星キャリアの回転周波数によるギア噛み合い周波数 (GMF) の振幅変調です。健全な遊星ギアボックスでは、GMF は強力ですが安定しています。 1 つまたは複数の遊星歯でピッチングが始まると、GMF 振幅が増加し、キャリア周波数間隔で側波帯が現れます。さらに、振動波形は、穴の開いた歯がセンサーを通過するのと同じ間隔で衝撃パルスを示します。高解像度スペクトル分析 (1,600 ライン以上) と PeakHold 処理を使用すると、側波帯振幅が GMF 振幅の 5% を超える場合にピッチングを検出できます。当社の工場は、この状態に自動的にフラグを立てる独自のアルゴリズムを開発しました。

質問 3: 早期摩耗を検出するために温度監視のみに頼ることはできますか?

回答: 温度モニタリングは有益ですが、それだけでは十分ではありません。突然の温度上昇（通常より 10°C 高いなど）は、潤滑の故障または進行した摩耗による過度の摩擦を示している可能性がありますが、多くの場合、末期の症状です。温度が通常の範囲を大幅に超える頃には、損傷はすでに回復不能になっている可能性があります。したがって、二次チェックとして温度監視を振動やオイルの分析と組み合わせて使用​​することをお勧めします。初期の摩耗では、オイル全体の温度を上昇させるのに十分な熱は発生しない可能性がありますが、振動とオイル破片のプロファイルが変化します。したがって、温度は確認には役立ちますが、主要な検出方法ではありません。

質問 4: ギアの摩耗粉とベアリングの粉をどのように区別すればよいですか?

回答: 粒子の形状と元素組成は、発生源を区別するのに役立ちます。通常、ギアの摩耗により、鉄含有量が高く、ギザギザのエッジを備えたフレークまたはチップ (孔食による) が生成されます。ベアリングが摩耗すると、保持器から鉄、クロム、場合によっては銅や錫が混合した球形または円筒形の粒子（転動体の疲労から）が生成されます。分光オイル分析 (SOAP) では元素組成が得られ、粒子形態分析 (顕微鏡または自動粒子形状分析装置を使用) では形状が得られます。当社の工場の診断サービスには、破片の発生源を特定するための SOAP とフェログラフィーの両方が含まれています。鉄と銅の比率が高い場合 (10:1 以上)、ギアの摩耗が示唆されます。比率が低い場合 (5:1 未満)、ベアリングの摩耗を示している可能性があります。

質問 5: 遊星ギアボックスに摩耗の初期の兆候が見つかった場合、直ちにどのような措置を講じるべきですか?

回答: まず、無視しないでください。すべてのデータ (振動、温度、オイルサンプル) を記録し、最後の 3 つの測定値と比較して傾向を確認します。一貫して増加している場合は、ギアボックスの負荷を 20 ～ 30% 減らして摩耗速度を遅くします。次に、監視頻度を毎日またはシフトベースに増やします。次に、詳細なオイル分析を依頼し、検査ポートからボアスコープを使用した目視検査を検討してください。摩耗が局所的（単一の歯など）の場合は、計画されたシャットダウンまでの限られた時間、ギアボックスを稼働できる場合があります。摩耗が分散している場合 (複数の歯やベアリングの破片など)、できるだけ早い時期にギアボックスの交換または大規模なオーバーホールを計画してください。専門家の指導とスペアパーツの入手については、Raydafon Technology Group Co.,Limited にお問い合わせください。

結論: プロアクティブなモニタリングが遊星ギアボックスを節約します

遊星ギアボックスの摩耗の初期兆候を特定するには、テクノロジーと警戒心を組み合わせる必要があります。振動分析、温度監視、オイル分析、破片検出を体系的に適用することで、ピッチング、スカッフィング、ベアリング疲労などの摩耗メカニズムを初期段階で把握し、突然の故障を防ぎ、ギアボックスの寿命を延ばすことができます。 Raydafon Technology Group Co.,Limited の工場では、センサー ポートとオイル サンプリング ポイントが組み込まれた、監視可能な遊星ギアボックス製品を設計しており、データの解釈に関する包括的なトレーニングを提供しています。良好な状態の監視プログラムへの投資は、生産損失、機器の損傷、安全上のリスクなどを含む致命的な障害のコストに比べれば少額です。

Planetary Gearbox への投資を保護する準備はできていますか?レイダフォンテクノロジーグループ株式会社 に今すぐお問い合わせください完全な状態監視のコンサルティングのために。当社は、センサー、データロガー、分析ソフトウェア、専門家の解釈を含む、カスタマイズされた監視パッケージを提供します。また、メンテナンス チーム向けのオンサイト トレーニングや、すべての遊星ギアボックス モデルの緊急用スペアパーツも提供します。今すぐ無料の状態評価をリクエストして、遊星歯車装置が今後何年にもわたって確実に動作することを確認してください。ギアボックス監視のあらゆるニーズについては、Raydafon Technology Group Co.,Limited を信頼してください。
