単動シリンダと複動シリンダの違いは何ですか?

産業用油圧の世界では、単動シリンダと複動シリンダのどちらを選択するかは、エンジニアが最初に行う決定の 1 つです。これは、シリンダーの性能、コスト、メンテナンス要件、用途への適合性に影響を与える決定です。油圧リフトシリンダは、油圧を直線的な力と動きに変換する装置です。単動設計と複動設計の違いは、作動油がピストンにどのように適用されるかにあります。単動シリンダでは、流体はピストンの片側にのみ適用され、戻りストロークは重力やバネなどの外力によって駆動されます。複動シリンダでは、流体が両側に供給されるため、シリンダは両方向に力を発生できます。この根本的な違いは、シリンダーの使用方法とシリンダーが何を達成できるかに重大な影響を与えます。

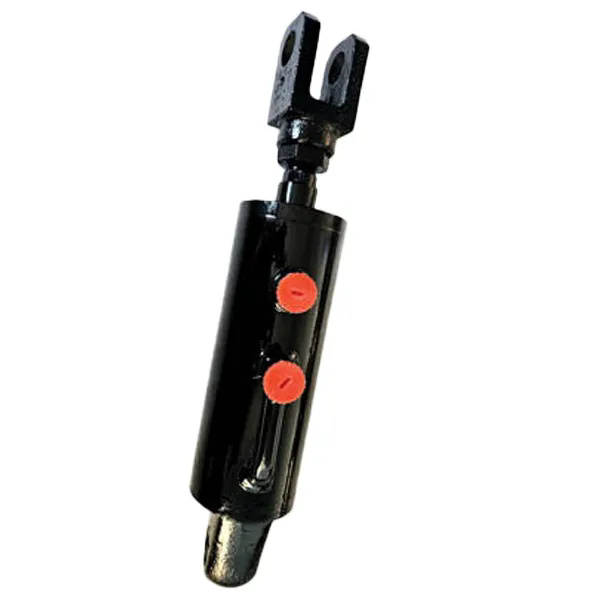

この記事では、単動式油圧リフト シリンダと複動式油圧リフト シリンダの体系的な技術比較を提供します。設計の違い、動作原理、各タイプの利点と制限、およびそれぞれが最適な用途について検討します。詳しい仕様も併せてご案内させていただきますので、油圧リフトシリンダーレイダフォンテクノロジーグループ株式会社 の工場からの製品（単動モデルと複動モデルの両方を含む）。新しい油圧システムを設計している場合でも、既存の油圧システムをアップグレードしている場合でも、単にテクノロジーを理解したい場合でも、このガイドは情報に基づいた意思決定を行うために必要な技術的基盤を提供します。

目次

• 1. 単動油圧シリンダとは?
• 2. 複動油圧シリンダとは?
• 3. 内部設計はどのように比較されますか?
• 4. パフォーマンスの違いは何ですか?
• 5. アプリケーションに適したタイプを選択するにはどうすればよいですか?
• 6. 当社の油圧リフトシリンダーの主な仕様は何ですか?
• 7. よくある質問（FAQ）
• 8. 結論

1. 単動油圧シリンダとは?

単動油圧シリンダは、油圧を使用して一方向のみに力を生成する油圧リフトシリンダです。作動油はピストンの片側 (通常は底部またはキャップ側) に塗布され、ロッドが伸びます。戻りストロークには油圧は使用されません。代わりに、外部の力に依存します。この外力には、重力、バネ、または負荷自体の重量が考えられます。多くの単動シリンダでは、油圧が解放されたときにピストンを収縮位置に押し戻すためのリターン スプリングがシリンダに組み込まれています。他の設計では、荷重の重量が復元力を提供します。単動シリンダは、必要な流体ポートが 1 つとシールが 1 セットだけなので、複動シリンダよりも構造が簡単です。

単動シリンダは、戻りストロークに油圧力を必要としない用途で広く使用されています。たとえば、ダンプ トラックでは、荷台を上昇させる油圧シリンダーは単動シリンダーです。油圧によってベッドが上昇し、圧力が解放されると重力によって下降位置に戻ります。カージャッキでは、油圧シリンダーが車を持ち上げ、リリースバルブが重力によって車を下降させます。油圧プレスでは、押す力を加えるシリンダーは単動式であることが多く、戻りストロークはスプリングまたは別個の戻りシリンダーによって駆動されます。以下の表は、単動油圧リフト シリンダの主な特性をまとめたものです。

Raydafon の工場では、さまざまな用途向けの単動式油圧リフト シリンダーを製造しています。ストロークは100mmから2,000mm、推力は500トンまでの機種を取り揃えております。当社のエンジニアリングチームは、お客様の特定の用途に適したシリンダーの選択をお手伝いします。

2. 複動油圧シリンダとは?

複動油圧シリンダは、油圧を使用して両方向に力を生成する油圧リフトシリンダです。作動油はピストンの両側に交互に塗布されます。キャップ側に液体を塗布するとロッドが伸びます。ロッド側に流体を塗布するとロッドが後退します。これにより、シリンダーは両方向に仕事を行うことができます。複動シリンダは、2 つの流体ポートと 2 セットのシールを必要とするため、単動シリンダよりも複雑です。ただし、より優れた制御性と多用途性を提供します。これらは、建設機械、製造機械、航空宇宙システムなど、伸縮と伸縮の両方の確実な制御が必要なアプリケーションの標準的な選択肢です。

両方向に力を生成できることは、大きな利点です。掘削機では、ブーム、アーム、バケット シリンダーはすべて複動式です。バケットを正確に制御するには、同じ力で押したり引いたりできなければなりません。油圧プレスでは、複動シリンダーがプレスストロークと戻りストロークの両方に力を加えることができるため、サイクルタイムが短縮されます。ステアリング システムでは、複動シリンダーによって車輪を両方向に回転させることができます。以下の表は、複動式油圧リフト シリンダの主な特性をまとめたものです。

当社の工場では、要求の厳しい用途向けに複動式油圧リフト シリンダーを製造しています。ストロークは100mmから8,000mmまで、推力容量は2,000トンまでのモデルを取り揃えております。当社のエンジニアリングチームは、お客様の特定の用途に適したシリンダーの選択をお手伝いします。

3. 内部設計はどのように比較されますか?

油圧リフト シリンダーの内部設計によって、その性能、効率、メンテナンス要件が決まります。単動シリンダと複動シリンダの主な違いは、流体ポートの数、シールの数、ピストンとロッドの設計にあります。単動シリンダには流体ポートが 1 つあり、通常はキャップの端にあります。ピストンには、加圧流体を非加圧側から分離する単一のシールがあります。ロッドは、ロッド シールとワイパー シールを備えたロッド エンド キャップを通って延びています。複動シリンダには、両端に 1 つずつ、計 2 つの流体ポートがあります。ピストンには 2 つのシールがあり、両側に 1 つずつあり、2 つの流体チャンバーを分離します。ロッドエンドキャップにはロッドシールとワイパーシールがあり、キャップエンドにはストロークエンドでピストンを減速させるための緩衝装置が付いている場合があります。

以下の表は、単動油圧リフト シリンダと複動油圧リフト シリンダの内部設計機能の詳細な比較を示しています。

でレイダフォンテクノロジーグループ株式会社、当社の工場は、最高の品質と信頼性の基準に基づいて、単動式および複動式の両方の油圧リフト シリンダーを製造しています。当社では、高品質の素材、精密機械加工、厳格なテストを使用して、製造するすべてのシリンダーが信頼性の高いパフォーマンスと長寿命を確実に提供します。当社のエンジニアリング チームは、お客様の特定の用途に適した設計の選択をお手伝いします。

4. パフォーマンスの違いは何ですか?

単動式油圧リフト シリンダと複動式油圧リフト シリンダの性能の違いは大きく、システム設計に重要な影響を及ぼします。最も明らかな違いはフォース能力です。複動シリンダは両方向に力を生成できますが、単動シリンダは一方向にのみ力を生成できます。これは、複動シリンダは伸びと縮みの両方のストロークで仕事を行うことができますが、単動シリンダは1つのストロークでしか仕事を行うことができないことを意味します。もう 1 つの重要な違いは、動作速度です。複動シリンダでは、後退速度はピストンのロッド側への作動油の流量によって決まります。ロッド側の面積がキャップ側の面積よりも小さいため、同じ流量の場合、後退速度は伸長速度よりも速くなります。単動シリンダでは、後退速度は外力とシリンダから出る流体の流量によって決まります。

以下の表は、単動油圧リフト シリンダと複動油圧リフト シリンダの主要な性能パラメータを比較しています。

当社の工場では、特定の用途に合わせて性能を最適化するように油圧リフト シリンダーを設計しています。単動シリンダの場合、当社は信頼性の高い戻り動作を確保し、固着や詰まりのリスクを最小限に抑えることに重点を置いています。複動シリンダの場合、当社は両方のストロークを正確に制御し、圧力損失を最小限に抑えることに重点を置いています。当社のエンジニアリング チームは、お客様のアプリケーションに適したタイプの選択を支援し、詳細なパフォーマンス計算を提供します。

5. アプリケーションに適したタイプを選択するにはどうすればよいですか?

用途に適したタイプの油圧リフト シリンダーを選択するには、機能要件、動作環境、コストの制約を注意深く分析する必要があります。最初の質問は、アプリケーションに一方向の力が必要か、それとも両方の力が必要かということです。戻りストロークに油圧力が必要ない場合、たとえば負荷が重力によって戻ることができる場合、単動シリンダの方が簡単で経済的な選択肢となります。戻りストロークに油圧が必要な場合、たとえば負荷を引き戻す必要がある場合や戻りストロークを制御する必要がある場合は、複動シリンダが必要です。 2 番目の質問は、アプリケーションが両方のストロークの正確な制御を必要とするかどうかです。位置決めや速度などで戻りストロークを制御する必要がある場合には複動シリンダが必要となります。 3 番目の質問は、アプリケーションにスペースと重量の制約があるかどうかです。単動シリンダは一般に、同じ推力容量の複動シリンダよりもコンパクトで軽量です。 4 番目の質問は、アプリケーションにコストの制約があるかどうかです。単動シリンダは購入費も維持費も安価です。

以下の表は、一般的なアプリケーション要件に基づいて単動油圧リフト シリンダと複動油圧リフト シリンダのどちらを選択するかを決定するためのマトリックスを示しています。

レイダフォンテクノロジーグループ株式会社 では、お客様の用途に適した油圧リフト シリンダーの選択を支援する豊富な経験があります。当社のエンジニアリングチームは、お客様のニーズに最適なシリンダーを確実に選択できるよう、詳細な技術コンサルティングと性能計算を提供します。

6. 当社の油圧リフトシリンダーの主な仕様は何ですか?

次の表は、当社の単動式および複動式油圧リフト シリンダ シリーズの主要な技術仕様を示しています。これらのシリンダは、幅広い産業用途向けに設計されており、さまざまな要件を満たすためにさまざまなサイズと構成が用意されています。当社の工場では、特定のプロジェクト要件を満たすカスタムシリンダーを製造することもできます。

当社の工場では、高品質の材料、精密機械加工、厳格なテストを使用して、製造するすべての油圧リフト シリンダーが信頼できる性能と長寿命を確実に提供します。当社のエンジニアリング チームは、選択プロセスを支援し、詳細な技術サポートを提供します。

7. よくある質問（FAQ）

質問 1: 単動油圧シリンダと複動油圧シリンダの主な違いは何ですか?

回答: 主な違いは、単動シリンダは油圧を使用して一方向のみに力を生成するのに対し、複動シリンダは油圧を使用して両方向に力を生成することです。単動シリンダでは、戻りストロークは重力やバネなどの外力によって駆動されます。複動シリンダでは、ピストンの反対側にかかる油圧によって戻りストロークが行われます。

質問 2: どのタイプのシリンダがより効率的ですか?

回答: 複動シリンダは、伸長ストロークと収縮ストロークの両方に油圧を使用するため、一般に効率が高く、正確な制御とより速いサイクルタイムが可能になります。単動シリンダは戻りストロークが外力に依存するため効率が低く、外力を制御できない場合やエネルギーを浪費する可能性があります。

質問 3: 単動シリンダは戻りストロークの制御が必要な用途に使用できますか?

回答: いいえ、単動シリンダは制御された戻りストロークを提供できません。戻り力は重力やバネなどの外力によってもたらされるためです。戻りストロークを正確に制御する必要がある用途には、複動シリンダが必要です。

質問 4: 単動シリンダの一般的な用途は何ですか?

回答: 単動シリンダは通常、戻りストロークに油圧を必要としない用途に使用されます。例には、ダンプ トラック、油圧ジャッキ、および一部の種類のプレスが含まれます。一般に複動シリンダよりもコンパクトなため、スペースと重量に制限がある用途でも使用されます。

質問 5: 複動シリンダの一般的な用途は何ですか?

回答: 複動シリンダは、両方向の力と制御が必要な用途に使用されます。例としては、掘削機、クレーン、ステアリング システム、油圧プレスなどが挙げられます。建設機械、製造機械、自動化システムの標準的な選択肢です。

8. 結論

単動式油圧リフト シリンダと複動式油圧リフト シリンダのどちらを選択するかは、油圧システムの性能、コスト、信頼性に影響を与える基本的な決定です。単動シリンダは、よりシンプルでコンパクトで安価ですが、一方向にしか力を生成できません。複動シリンダはより複雑で高価ですが、伸長ストロークと収縮ストロークの両方を完全に制御できます。正しい選択は、力の要件、制御の必要性、利用可能なスペース、予算など、アプリケーションの特定の要件によって異なります。 Raydafon Technology Group Co.,Limited の工場では、最高の品質と信頼性の基準に基づいて単動式および複動式の油圧リフト シリンダーを製造しています。当社では、高品質の素材、精密機械加工、厳格なテストを使用して、製造するすべてのシリンダーが信頼性の高いパフォーマンスと長寿命を確実に提供します。

新しい油圧システムを設計する場合でも、既存の油圧システムをアップグレードする場合でも、要件について話し合うために当社の技術チームにお問い合わせください。詳細な製品仕様、性能計算、アプリケーションのサポートを提供いたします。品質と顧客満足に対する当社の取り組みにより、当社は世界中の産業用油圧機器の信頼できるパートナーとなっています。

レイダフォンテクノロジーグループ株式会社 に今すぐお問い合わせください油圧リフト シリンダーの要件について話し合い、どのタイプがお客様の用途に適しているかを見つけてください。
