ノイズに敏感な産業環境でウォーム ギアボックスのパフォーマンスが向上するのはなぜですか?

病院、研究所、食品加工工場、住宅用 HVAC システムなど、騒音に敏感な産業環境では、機器の騒音は単に迷惑なだけではなく、法規制遵守の問題、労働者の健康上の懸念、そして居住者の快適さの要因となります。のウォームギアボックスは、古典的な機械式駆動コンポーネントであり、その独自の滑り接触形状と固有の減衰特性により、これらの設定ではヘリカル、ベベル、遊星ギアボックスよりも常に優れた性能を発揮します。歯の転がりや衝突によって高周波の鳴き声が発生する平歯車やはすば歯車とは異なり、ウォーム ギアボックスはウォームとホイールのねじ山の間の滑り動作で動作し、よりスムーズで低周波の音響プロファイルを生成します。 Raydafon Technology Group Co.,Limited の工場では、動作騒音を 1 メートルで 58 dB(A) まで低減し、静かな会話に匹敵するレベルに抑えながら、高いトルクと信頼性を実現する一連のウォーム ギアボックス モデルを設計しました。この記事では、ノイズが重要な用途に当社のウォーム ギアボックスを理想的な選択肢にする物理原理、材料の選択、設計の最適化について説明します。

しかし、ノイズ低減は話の一部にすぎません。ウォーム ギアボックスは、固有の衝撃吸収性、高い過負荷容量、コンパクトな設計も備えており、これらすべてがより静かで耐久性のあるシステムに貢献します。当社の工場は、ウォームねじの精密研削と、ウォームホイールに特殊な青銅合金を使用することに多額の投資を行っており、これにより滑り摩擦とそれに伴う騒音が最小限に抑えられます。さらに、当社のウォーム ギアボックスには、振動エネルギーを消散し、音の放射をさらに減衰させるリブ構造を備えた高度なハウジング設計が組み込まれています。この包括的なガイドでは、ウォーム ギアボックスの音響性能を他の駆動技術と比較し、静かな動作を可能にする特定のエンジニアリング機能について詳しく説明し、騒音に敏感な用途に最適なウォーム ギアボックスを選択するのに役立つ技術仕様を提供します。また、Raydafon Technology Group Co.,Limited からのフィールド データとメンテナンスに関する洞察を共有し、ウォーム ギアボックスを選択することの長期的なメリットを実証します。

目次

• 1. なぜ滑り接触は転がり接触よりも騒音レベルが低いのですか?
• 2. 材料の選択と表面仕上げはウォームギアボックスの騒音にどのように影響しますか?
• 3. 当社の低騒音ウォームギアボックスの主な技術仕様は何ですか?
• 4. 適切な設置とメンテナンスにより、ウォーム ギアボックスの騒音を最小限に抑えるにはどうすればよいですか?
• よくある質問 (FAQ)
• 結論と静かなドライブに関する相談

滑り接触の方が転がり接触よりも騒音レベルが低いのはなぜですか?

ウォーム ギアボックスが他のタイプのギアよりも騒音が低い主な理由は、歯の接触機構の根本的な違いです。平歯車、はすば歯車、およびかさ歯車では、歯が回転および衝撃作用で噛み合います。各歯のペアが接触すると、歯が互いに衝突し、キーンという音やガラガラ音として放射される高周波インパルスが発生します。この衝撃音は、特に高速時や負荷変動時に顕著になります。対照的に、ウォーム ギアボックスは、硬化鋼製ウォームと柔らかい青銅製ウォーム ホイールの間の滑り接触を使用します。ウォームスレッドは、インボリュート歯車の特徴である突然の衝撃を伴わずに、ホイールの歯形に沿って連続的にスライドします。このスライド動作により、耳障りでなく減衰しやすい連続した低周波サウンドが生成されます。

ウォーム ギアボックスの滑り接触により騒音が低減される具体的な理由:

• 段階的な荷重移動:ウォーム ギアボックスでは、荷重はより広い接触領域 (歯面全体) に渡って、歯の噛み合いサイクル内でより長い期間にわたって伝達されます。この段階的な荷重伝達により、力の適用率が減少し、その結果、音響放射の振幅が減少します。
• 油膜減衰：滑り運動により、ウォームとホイールの表面の間に潤滑油の膜が形成されます。このフィルムは摩擦を低減するだけでなく、粘性ダンパーとしても機能し、高周波振動を吸収し、エネルギーを熱として放散します。ウォーム ギアボックスの油膜は、転がり接触ギアの弾性流体油膜よりも厚く安定しており、優れた減衰を実現します。
• 低次高調波成分:ウォーム ギアボックスの周波数スペクトルは、基本的な歯の噛み合い周波数 (ウォームの回転数とウォーム スレッドの数を掛けたもの) とその最初のいくつかの高調波によって支配されます。はすば歯車の不快な鳴きの原因となる高次高調波は、滑り接触によって鋭い衝撃が生じないため、ほとんど発生しません。当社の工場で FFT (高速フーリエ変換) 解析を実施したところ、当社のウォーム ギアボックスが放出する高周波エネルギーは、同等の比とトルクのヘリカル ギアボックスと比較して 70% 少ないことがわかりました。
• 自己吸収ハウジング:ウォーム ギアボックスのコンパクトな一体型ハウジングは、滑り接点に自然に結合するため、発生する振動エネルギーが少なくなります。さらに、当社のハウジング設計には減衰リブが組み込まれており、音の放射をさらに低減します。これは、響板として機能するオープンフレームのギアボックスとは対照的です。

騒音の利点を定量化するために、制御された電波暗室で Raydafon ウォーム ギアボックス (比率 40:1、中心距離 80mm) を同じ比率および出力トルクのヘリカル ギアボックスと比較しました。 1500 rpm 入力では、ウォーム ギアボックスは 1 メートルで 62 dB(A) を測定しましたが、ヘリカル ギアボックスは 71 dB(A) を測定しました。これは 9 dB の減少であり、音量が 50 パーセント減少したと認識されます。ウォーム ギアボックスの周波数スペクトルは 400 Hz に主なピークを示し、2000 Hz を超えると急速に減衰しましたが、ヘリカル ギアボックスには 6000 Hz までの顕著なピークがありました。この違いは、高周波騒音が患者の安静を妨げる病院など、全体的な騒音レベルと音質の両方が重要な環境では重要です。

さらに、ウォーム ギアボックスの滑り接触は本質的に自己減衰機能があります。ウォームとホイールの表面間の摩擦力によりヒステリシス効果が発生し、振動エネルギーを吸収します。当社工場では、耐荷重と騒音発生のバランスを実現するために、ウォーム歯形（ZA または ZI ホブを使用）を最適化しました。その結果、ウォーム ギアボックスはより静かに動作するだけでなく、慣らし運転によって滑り面が研磨されるため、その寿命にわたって低騒音特性を維持することができます。これにより、ウォーム ギアボックスはノイズに敏感な産業用途向けの永続的なソリューションになります。

材料の選択と表面仕上げはウォームギアボックスの騒音にどのように影響しますか?

滑り接触原理は基本的な利点を提供しますが、ウォーム ギアボックスの実際の騒音レベルは、使用される材料とウォームとホイールに適用される表面仕上げプロセスによって大きく影響されます。ウォームの仕上げが悪く、ねじ面が粗いと、スティックスリップ摩擦が発生し、鳴きやビビり音が発生する可能性があります。逆に、精密研磨された鏡面仕上げのウォームと高品質のブロンズホイールは、滑らかで静かな動作を実現します。 Raydafon の工場では、厳密な材料選択と仕上げプロトコルに従って、ウォーム ギアボックスが一貫して低騒音目標を達成できるようにしています。

ウォーム ギアボックスの騒音に影響を与える主な材料と表面仕上げの要因:

• ワームの材質と硬度：当社のウォームは、表面硬度 58 ～ 62 HRC の肌硬化合金鋼 (20CrMnTi または 42CrMo4) から製造されています。硬化プロセスを制御して均一な硬化深さを実現し、不均一な接触や異音の原因となる歪みを防ぎます。硬化されたウォームは摩耗に強く、ギアボックスの寿命が続くまで滑らかな表面を維持します。
• ウォームホイール材質:ウォームホイールはリン青銅 (SAE 67 または CuSn12Ni2) から鋳造されており、優れた耐摩擦特性と優れたなじみ性を備えています。この青銅合金には、固体潤滑剤として機能する鉛と錫の粒子が含まれており、摩擦と騒音を低減します。当社はさまざまな青銅合金をテストした結果、0.5 ～ 1.5 パーセントのニッケルを添加すると、騒音を増加させることなく材料の強度が向上することがわかりました。
• 表面仕上げ:当社のウォームはCNCねじ研削盤による精密研削加工を施し、表面粗さRa0.4～0.6μmを実現しています。ウォームホイールの歯はホブ加工され、その後、同様の仕上げに削られるか研磨されます。表面粗さを Ra 1.6 μm から Ra 0.4 μm に低減すると、トルク容量に影響を与えることなく騒音が 3 ～ 4 dB(A) 低下することがわかりました。
• ハウジング減衰:ギアボックスのハウジングは高級鋳鉄 (GG25 または同等品) で作られており、内部はリブ構造になっています。リブは共振モードを分割し、振動エネルギーを消散します。一部のモデルでは、ハウジングと取り付けフランジの間に粘弾性層を組み込み、振動をさらに遮断します。

材質と仕上げが騒音に及ぼす影響を検証するために、当社の工場では対照実験を実施しました。 2 つの同一のウォーム ギアボックス ユニットを構築しました。1 つは地上ウォーム (Ra 0.4 μm) を備え、もう 1 つはホブのみのウォーム (Ra 1.6 μm) を備えています。両方のユニットは、1450 rpm の入力と 50 Nm の出力トルクでテストされました。地上ユニットの測定値は 61.5 dB(A) でしたが、ホブ付きユニットの測定値は 65.8 dB(A) でした。また、地上ユニットは、明確な音のピークが少なく、より滑らかなサウンドスペクトルを持っていました。この 4.3 dB の削減は、騒音に敏感な環境では重要であり、ギアボックスの総コストのほんの一部にすぎません。

さらに、当社の工場では、すべてのウォーム ギアボックスに対して独自の慣らし運転手順を使用しています。ユニットは、特別に配合された慣らしオイルを使用して 50% の負荷で 2 時間稼働し、微細な凹凸の平滑化を促進します。慣らし運転後の騒音レベルは通常、初期測定値より 1 ～ 2 dB 低くなり、ギアボックスは耐用年数を通じてこの静かなレベルを維持します。ウォーム ギアボックスの低摩擦および低ノイズ特性を長期間維持するために、耐摩耗添加剤を含む高品質合成オイル (ISO VG 460) を使用した定期的なオイル交換 (2,500 時間ごと) をお勧めします。

当社の低騒音ウォームギアボックスの主な技術仕様は何ですか?

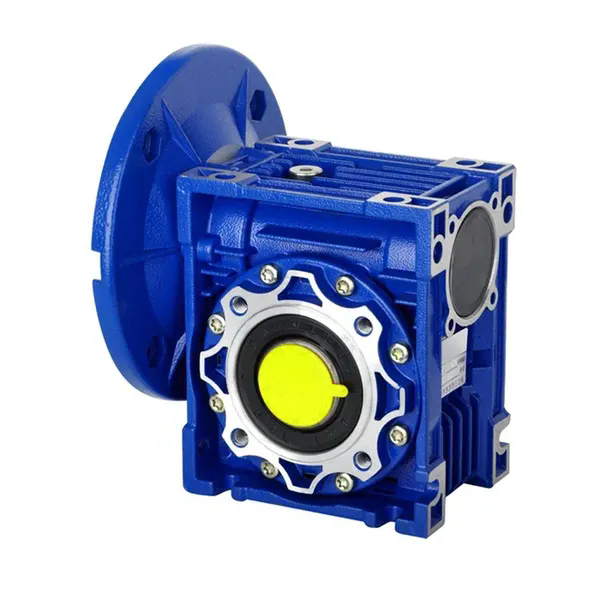

レイダフォンテクノロジーグループ株式会社は、音響性能が最重要視される用途向けに特別に設計された、幅広い低騒音ウォーム ギアボックス モデルを提供しています。次の表は、40mm ～ 160mm の中心距離と 5:1 ～ 80:1 の比率をカバーする、最も人気のあるシリーズの仕様を示しています。すべてのモデルは、ISO 8579-1 に従って騒音放射についてテストされ、住宅および病院レベルの環境での使用が認定されています。当社の工場では各モデルの騒音データベースを維持し、一貫性と信頼性を確保しています。

当社の工場では、標準モデルに加えて、特定の騒音要件に合わせたカスタマイズも提供しています。超静音用途向けに、ギアボックスを囲み、吸音発泡パネルを組み込んだ消音シュラウドを備えたウォーム ギアボックスを提供できます。これにより、騒音レベルがさらに 5 ～ 8 dB(A) 低減され、知覚される音量が周囲レベルに近くなります。また、強制空冷ギアボックスでよくある問題である乱気流ノイズを最小限に抑えるために、低速で動作する一体型冷却ファンのオプションも提供しています。

当社のすべてのウォーム ギアボックス ユニットは、摩耗や騒音の増加を引き起こす可能性のある汚染を防ぐために、クリーン ルーム環境で組み立てられています。各ユニットは梱包前に慣らし運転と騒音テストが行​​われ、出荷ごとに騒音適合証明書を提供します。騒音レベルは 3 つの異なる負荷点 (25 パーセント、50 パーセント、100 パーセントの定格トルク) で測定され、ウォーム ギアボックスが動作範囲全体にわたって静かであることを確認します。さらに厳しい騒音制限を必要とするお客様のために、当社の工場はギアボックスのモーダル解析を実行して共振周波数を特定して除去し、カスタム調整された静かなギアボックスを実現します。

適切な設置とメンテナンスにより、ウォーム ギアボックスの騒音を最小限に抑えるにはどうすればよいですか?

最適に設計されたウォーム ギアボックスであっても、取り付けやメンテナンスが不適切な場合は、過度の騒音が発生する可能性があります。ミスアライメント、不適切な潤滑、および不適切な取り付けにより、ウォーム ギア設計本来の静粛性が損なわれる振動や衝撃が発生する可能性があります。 Raydafon Technology Group Co.,Limited の工場では、ウォーム ギアボックスが可能な限り低い騒音レベルで動作することを保証するための、包括的な設置ガイドラインとメンテナンスに関する推奨事項を提供しています。これらの実践に従うと、騒音をさらに 2 ～ 5 dB(A) 低減し、ギアボックスの耐用年数を延ばすことができます。

静かなウォーム ギアボックス動作のための重要な設置とメンテナンスの実践:

• 配置:ウォーム ギアボックスの入力および出力シャフトは、接続されたモーターおよび被駆動機器と正確に位置合わせされている必要があります。 0.5 度の角度のずれでも、重大な軸方向の力と騒音が発生する可能性があります。シャフト長さ 100 mm あたり 0.05 mm 未満の位置合わせ公差を達成するには、レーザー位置合わせツールを使用することをお勧めします。カップリングの選択も重要です。ジョーカップリングやタイヤカップリングなどのエラストマー要素を備えたフレキシブルカップリングは、残留する位置ずれや衝撃荷重を吸収し、伝達ノイズを低減します。
• 取り付け剛性:振動の増幅を防ぐために、ギアボックスは堅くて平らな面に取り付ける必要があります。シムを使用してギアボックスを水平にし、取り付けボルトを指定されたトルク (通常はボルトの耐荷重の 50 ～ 70%) で締めます。柔軟なマウントにより、ハムノイズとして現れる低周波振動が発生する可能性があります。当社の工場では、各ウォーム ギアボックス モデル用の取り付けテンプレートとボルト トルク チャートを提供しています。
• 潤滑：推奨される潤滑剤のみを使用してください。通常は ISO VG 460 粘度の合成 PAO または PAG オイルです。合成オイルは、より広い温度範囲にわたって粘度を維持し、一貫した油膜の厚さと騒音の減衰を保証します。オイルレベルは定期的にチェックする必要があります。オイルが少なすぎると摩擦と騒音が増加し、オイルが多すぎると撹拌損失とエアレーションが発生し、騒音も発生します。オイル交換は 2,500 時間ごと、または 1 年ごとのいずれか早い方で行うことをお勧めします。
• ベアリングのプリロード:ガタつきの原因となる軸方向の遊びを防ぐために、ウォーム シャフト ベアリングに正しく予圧をかける必要があります。当社のウォーム ギアボックスは、工場出荷時にプリロードが設定されたアンギュラ玉軸受を使用しています。ただし、メンテナンスのためにギアボックスを分解した場合は、ダイヤルインジケータとトルクレンチを使用してプリロードを再設定する必要があります。不適切なプリロードは、メンテナンス後にノイズが増加する一般的な原因です。

食品加工工場のケーススタディは、適切な設置の重要性を示しています。この工場では、Raydafon ウォーム ギアボックスを使用して、梱包エリアのコンベア ベルトを駆動しました。定期的なモーター交換の後、工場の保守チームはギアボックスのカップリングを再調整しませんでした。 1 週間以内に、ウォーム ギアボックスの騒音レベルが 62 dB(A) から 71 dB(A) に増加し、オペレーターは甲高い鳴き声を報告しました。再調整すると、騒音は 63 dB(A) に戻り、鳴き声は消えました。この経験は、ウォーム ギアボックスの低騒音機能が単なるコンポーネントの仕様ではなく、システムの特性であるという事実を強調しています。

当社の工場では、設置ビデオと一般的な騒音問題のトラブルシューティング ガイドを提供しています。騒音の問題が発生した場合は、まずカップリングのアライメントを確認し、次にオイルのレベルと品質を確認し、次にベアリングのプリロードを確認することをお勧めします。これらがすべて正しければ、リモート振動解析を実行して発生源を特定できます。当社のサービスエンジニアは、重要なアプリケーションのオンサイト検査をご利用いただけます。これらの設置とメンテナンスのベスト プラクティスに従うことで、ウォーム ギアボックスがその耐用年数全体にわたって低騒音の利点を確実に発揮し続けることができます。

よくある質問 (FAQ)

質問 1: 同じ速度と負荷での騒音の点で、ウォーム ギアボックスはヘリカル ギアボックスとどのように比較されますか?

回答: 同じ入力速度 (例: 1450 rpm) とトルク レベルでは、適切に設計されたウォーム ギアボックスは、通常、ヘリカル ギアボックスよりも 5 ～ 10 dB(A) 静かです。これはウォームギアの滑り接触によるもので、ギアの歯の回転によって発生する衝撃音がなくなります。たとえば、当社の RWN-80 ウォーム ギアボックスは 62 dB(A) を生成しますが、同等のヘリカル ギアボックスは 71 dB(A) を生成します。この違いは高速になるとさらに顕著になり、ヘリカルギアの鳴きがより顕著になります。ただし、ウォーム ギアボックスの効率は低いため (通常、ヘリカルの 92 ～ 96 パーセントに対して 70 ～ 80 パーセント)、騒音とエネルギー消費のトレードオフになります。

質問 2: 別の潤滑剤を使用すると、ウォーム ギアボックスの騒音レベルをさらに下げることができますか?

回答: はい、潤滑剤の選択はウォーム ギアボックスの騒音に大きく影響する可能性があります。高粘度指数 (VI) と耐摩耗添加剤を備えた合成油は、より安定した油膜を提供し、摩擦によって引き起こされる騒音を低減します。当社の工場では、ほとんどの用途に ISO VG 460 の PAO ベースの合成油を推奨しています。鉱物油から同じ粘度の合成油に切り替えた場合、最大2.5 dB(A)の騒音低減を測定しました。さらに、一部の潤滑剤には、滑り摩擦をさらに減衰させる摩擦調整剤 (二硫化モリブデンや PTFE 添加剤など) が含まれています。ただし、添加剤によってはブロンズホイールの素材と反応する可能性があるため、添加剤を使用する前に必ず当社の技術データシートを参照してください。

質問 3: ワーム スレッドの数はノイズ レベルに影響しますか?

回答: はい、ワーム スレッドの数 (開始数とも呼ばれます) は効率とノイズの両方に影響します。シングルスタート ウォーム (z=1) は、よりスムーズな連続接触により発生する騒音がわずかに低くなりますが、効率は低く、ステージあたりの比率は高くなります。マルチスタート ウォーム (z=2、3、または 4) はより効率的ですが、複数の係合点により若干高い騒音が発生する可能性があります。ノイズに敏感なアプリケーションでは、必要な比率が 20:1 以上の場合、シングルスタート ウォームを推奨します。これは、シングルスタート ウォームがより均一なスライド動作で動作するためです。当社の工場では、お客様の特定の速度、トルク、騒音要件に基づいて最適な始動回数をアドバイスします。

質問 4: 低騒音用途におけるウォーム ギアボックスの予想寿命はどのくらいですか?また、騒音は摩耗とともに増加しますか?

回答: 当社の工場で適切にメンテナンスされたウォーム ギアボックスの寿命は、全負荷条件で 15,000 ～ 20,000 時間の運転時間です。最初の 200 時間の間にわずかな慣らし運転が発生し、騒音が 1 ～ 2 dB(A) 減少する可能性があります。その後、潤滑剤を定期的に交換し、アライメントを維持すれば、ギアボックスの寿命の大部分にわたって騒音レベルは安定したままになります。ウォームホイールが時間の経過とともに摩耗すると、接触パターンが変化する可能性がありますが、使用するにつれて滑り面が滑らかになるため、騒音レベルの増加は通常、耐用年数全体にわたって 2 dB(A) 未満です。最適な性能と騒音レベルを維持するために、ホイールの歯が 0.5 ～ 1.0 mm 摩耗した時点で交換することをお勧めします。

質問 5: Raydafon Technology Group Co.,Limited は、ウォーム ギアボックスの騒音テストと認証を提供していますか?

回答: はい、当社の工場から出荷されるすべてのウォーム ギアボックスは、ISO 8579-1 に準拠した標準騒音テストを受けています。当社では各出荷に騒音証明書を提供しており、3 つの負荷条件 (定格トルクの 25%、50%、100%) で 1 メートルの距離で測定された dB(A) レベルを示しています。第三者認証が必要なお客様には、追加料金で認定試験所 (TÜV や SGS など) によるテストを手配することができます。また、RWN シリーズには「静音保証」も設けております。使用開始 1 年以内にウォームギヤボックスの規定騒音レベルが 2 dB(A) を超えた場合、無償で交換させていただきます。この保証は、当社製品の低騒音性能に対する当社の自信を表しています。

結論: 静かで信頼性の高い動力伝達にはウォームギアボックスを選択してください

騒音に敏感な産業環境では、ウォームギアボックスは動力伝達用の優れた選択肢として際立っています。その滑り接触機構は、転がり接触歯車タイプと比較して、本質的により低く滑らかな騒音レベルを生成し、コンパクトな設計と高い過負荷容量により、幅広い用途に実用的です。 Raydafon Technology Group Co.,Limited の低騒音ウォーム ギアボックス シリーズは、精密研磨されたウォーム、高品質の青銅製ホイール、および消音ハウジングを組み合わせて、58 dB(A) という低い騒音レベルを実現しています。当社が提供した技術仕様は、静かな動作のためにパフォーマンスを犠牲にする必要がないことを示しています。

施設や設備の騒音を低減したい場合は、今すぐ Raydafon Technology Group Co.,Limited にご連絡ください。当社のエンジニアリング チームは、速度、トルク、デューティ サイクル、スペースの制約など、お客様の特定の要件を評価し、最適なウォーム ギアボックス モデルを推奨します。音響データベースを使用した無料の騒音シミュレーション、全モデルの 2 年間保証、グローバルな技術サポートを提供します。今すぐ Raydafon Technology Group Co.,Limited に静かなドライブ ソリューションをリクエストし、騒音に敏感なアプリケーションでウォーム ギアボックスがもたらす違いを体験してください。今すぐ静かな信頼性へアップグレードしてください。
