高精度歯車の主な特徴は何ですか?

現代の機械工学において、高精度ギアは、自動車のトランスミッションや産業用ロボットから航空宇宙用アクチュエーターや高速ターボ機械に至るまで、あらゆるものを可能にする縁の下の力持ちです。しかし、ハイを正確に区別するものは何ですか精密歯車標準ギアから？主な特徴は、寸法公差が厳しいことだけではありません。これらには、ギアの性能、耐久性、効率を決定する一連の包括的なパラメーターが含まれます。これらには、歯車の歯の精度 (プロファイル、ねじれ、ピッチ)、表面仕上げ品質、同心度、材料組成、熱処理、および騒音特性が含まれます。 Raydafon Technology Group Co.,Limited では、当社の工場で 20 年以上にわたってハイエンドの精密歯車を製造しており、当社の歯車が ISO 1328 や AGMA 2000 などの最も要求の厳しい国際規格を確実に満たすことを保証する包括的な品質フレームワークを開発してきました。この記事では、高精度歯車を定義する重要な特性について技術的に深く掘り下げ、各属性が重要な理由とその測定方法を説明します。

しかし、精度とは、単に一連の数値を満たすことだけではありません。それは、実際の動作条件下で予測可能なパフォーマンスを提供することです。高精度のギアは、騒音、振動、摩耗を最小限に抑えながら、さまざまな負荷、温度、速度の下でも精度を維持する必要があります。これには、材料の選択、製造プロセス（ホブ加工、成形、研削、ラッピング）、歯車測定センターや三次元測定機などの高度な計測機器を使用した品質管理検査に細心の注意を払う必要があります。さらに、高精度歯車は高度な共役を実現することができ、バックラッシを最小限に抑えながら滑らかで均一な動力伝達を実現します。この包括的なガイドでは、各主要な特性を分析し、詳細な技術仕様を提供し、工場の豊富な経験から選択とメンテナンスのベスト プラクティスを共有します。あなたが設計エンジニア、調達スペシャリスト、またはメンテナンス管理者であっても、この記事を読めば、自信を持って高精度歯車を評価および選択するための知識が得られます。

目次

• 1. ギアの歯の精度が最も重要な特性であるのはなぜですか?
• 2. 表面仕上げの品質はギアの性能にどのような影響を与えますか?
• 3. 材料と熱処理は歯車の精度にどのような役割を果たしますか?
• 4. 当社の精密ギアの主な技術仕様は何ですか?
• よくある質問 (FAQ)
• 結論とギア選択の相談

ギアの歯の精度が最も重要な特性であるのはなぜですか?

歯車の歯精度は、高精度の歯車性能の基礎となります。これには、プロファイル精度 (歯面の形状)、ねじれ精度 (歯車の軸に沿った歯の位置合わせ)、およびピッチ精度 (隣接する歯間の間隔) という 3 つの相互に関連する要素が含まれます。これらのパラメータは、歯車が相手歯車とどの程度スムーズに噛み合うか、負荷が歯面全体にどの程度均一に分散されるか、動作中にどの程度のバックラッシュや振動が発生するかを決定します。高精度の歯車では、これらの精度は通常、厳しい公差内に保たれます。多くの場合、ISO 1328 グレード 5 以上の範囲内にあります。これは、直径 200 mm までの歯車のプロファイル偏差が 5 マイクロメートル未満に相当します。 Raydafon の工場では、Reishauer や Kapp などの企業のハイエンド歯車研削盤に投資しており、これらの制限内で一貫した歯の精度を達成することができます。

歯車の歯の精度の重要な側面とその重要性:

• プロファイル精度 (インボリュート形状):一定の速度比を確保し、滑り摩擦を最小限に抑えるために、歯形は理論上のインボリュート曲線に厳密に一致する必要があります。プロファイルエラーは不均一な荷重分布を引き起こし、局所的な高応力と早期の歯の摩耗につながります。当社の精密歯車は、DIN 3962 に従って輪郭偏差 (f fα) と総輪郭誤差 (Fα) を評価する歯車測定センター (GMC) を使用して検査されます。
• ねじれ精度 (リードとアライメント):ねじれ角は歯車の歯幅全体にわたって一定でなければなりません。らせんエラーにより、荷重が歯の一端に集中し、エッジ荷重、孔食、および早期破損が発生します。当社の製造プロセスでは、連続パス制御による CNC 研削を使用して、らせん偏差 (f fβ) を 3 マイクロメートル未満に抑えています。
• ピッチ精度（歯間距離）：均一なピッチ間隔により、角速度の周期的な変動がなく、ギアがスムーズに回転します。ピッチ誤差は伝達誤差の原因となり、騒音や振動の原因となります。当社の検査プロセスでは、単一ピッチ偏差 (f pt) と合計累積ピッチ誤差 (F p) を測定し、AGMA クラス 12 仕様内に収まっていることを確認します。
• 振れと同心度:歯車の軸はピッチ円と正確に同心でなければなりません。振れが発生すると、回転中にギアがぐらつき、周期的な衝撃荷重が生じ、ギアとベアリングの有効寿命が短くなります。当社の精密ギアは ISO 1940 グレード G2.5 に準拠してバランスが取れており、振れを最小限に抑えます。

歯の精度の重要性を説明するために、正確な位置決めが重要である産業用ロボットのギアボックスを考えてみましょう。 10 マイクロメートルのプロファイル偏差を持つギアは数秒角の位置誤差を引き起こす可能性があり、これは複数のギア段にわたって蓄積され、ロボットの再現性に影響を与えます。プロファイル偏差が 4 マ​​イクロメートル未満の当社の精密ギアを使用することで、ロボット メーカーは +/- 0.01 度の位置決め精度を達成でき、高精度の組み立て作業が可能になります。同様に、自動車のトランスミッションでも、歯の精度の向上によりギア鳴き音が低減され、トルク伝達効率が向上し、燃費の向上と静かな車内環境に貢献します。

当社の工場では、厳格な統計的プロセス管理 (SPC) システムを採用し、生産全体を通じて歯の精度を監視しています。すべてのギアはクリンゲルンベルク P 65 ギア測定センターで検査され、関連するすべての精度パラメータの包括的なレポートが提供されます。当社は 10,000 件を超える歯車検査記録のデータベースを維持しており、これにより研削プロセスを継続的に最適化し、一貫性を維持することができます。最高の精度レベル（ISOグレード3または4）を必要とするお客様には、表面粗さをRa0.1マイクロメートルまで低減し、形状精度をさらに向上させることができるラッピングおよび超仕上げ加工を付帯サービスとして提供しています。歯車の歯の精度へのこのこだわりが、当社のプレシジョン ギアを標準オプションとは一線を画すものとしています。

表面仕上げの品質はギアの性能にどのような影響を与えますか?

表面仕上げは見落とされがちな特性ですが、高精度ギアの性能、寿命、効率に大きく影響します。歯面の表面の質感は、摩擦、摩耗、潤滑膜の保持、マイクロピッチングや疲労亀裂の発生に影響します。高精度歯車では、表面仕上げは通常、表面粗さパラメータ (Ra、Rz、または Rq) として指定され、研削、ホーニング、超仕上げなどのプロセスによって達成されます。当社の工場では、精密歯車の平均表面粗さ (Ra) 0.2 ～ 0.4 マイクロメートルを達成しています。これは、従来の歯車の典型的な 0.8 ～ 1.2 マイクロメートルよりも大幅に滑らかです。この滑らかさにより、摩擦が最大 30% 低減され、潤滑保持力が向上し、ギアボックスの動作温度が低下します。

表面仕上げがギアの性能に及ぼす主な影響:

• 摩擦と効率:表面が滑らかになると、噛み合う歯間の摩擦係数が減少し、滑り接触による動力損失が減少します。これは、摩擦損失が総動力損失のかなりの部分を占める可能性がある高速ギアでは特に重要です。 Ra 0.2 マイクロメートルの当社の精密ギアは、Ra 0.8 マイクロメートルのギアと比較して 25 ～ 35 パーセントの摩擦低減を示します。
• 耐摩耗性:滑らかな表面には、壊れて研磨粒子として作用し、三体摩耗を引き起こす可能性がある凹凸 (微細なピーク) がほとんどありません。さらに、表面が滑らかになることで潤滑膜がより良く保持され、金属間の接触が防止され、ギアの寿命が延びます。当社の加速摩耗テストでは、当社の精密ギアは 1,000 万サイクル後の重量損失が標準ギアより 50% 少ないことがわかりました。
• 耐荷重能力:表面仕上げは、弾性流体力学 (EHL) 潤滑における油膜の厚さに影響します。表面が滑らかになると、より厚い膜が形成され、ギアの歯の接触部分の耐荷重能力が向上します。これはラムダ比 (λ) によって定量化され、値が高いほど表面の分離が良好であることを示します。従来歯車のλ比1.2に対し、当社精密歯車は2.0以上を実現。
• 騒音と振動：表面粗さにより、噛み合い時に加振力が発生し、ギア鳴きやガタガタ音の原因となることがあります。表面粗さを小さくすることで、これらの加振力の振幅が小さくなり、動作音がより静かになります。同一のギアボックスを使用したテストでは、当社のプレシジョン ギアは 3,000 rpm で標準ギアよりも 8 dB 低い騒音レベルを生成しました。

風力タービン業界の実例は、表面仕上げの重要性を強調しています。風力タービンのギアボックスは高トルクで動作し、負荷が変動するため、表面の欠陥から始まるマイクロピッチングが発生しやすくなります。大手風力タービン メーカーは、超仕上げ表面 (Ra 0.15 マイクロメートル) を備えた当社のプレシジョン ギアに切り替えたところ、2 年間の稼働後にマイクロピッチングが 60% 減少することが観察され、ギアボックスのオーバーホール間隔が 5 年から 10 年に実質的に 2 倍になりました。これは、優れた表面仕上げに投資すると、大幅な運用コストの節約が可能であることを示しています。

私たちの工場はレイダフォンテクノロジーグループ株式会社研削とパワーホーニングを組み合わせて使用​​し、希望の表面仕上げを実現します。パワーホーニングプロセスでは、送り速度と振動を正確に制御するビトリファイド砥石を使用し、潤滑剤の保持に最適なクロスハッチパターンを生成します。また、スポーリングに対する高い耐性が必要な用途向けに、滑らかな仕上げを維持しながら歯の表面に圧縮残留応力層を形成するマイクロピーニングプロセスも提供しています。当社の計測ラボには、ナノメートルの分解能で表面粗さを測定する白色光干渉計が装備されており、すべての精密ギアが指定された表面品質基準を満たしていることを保証します。表面仕上げの品質に対するこのこだわりも、当社のプレシジョン ギアを標準的な市販ギアと区別するもう 1 つの重要な要素です。

材料と熱処理は歯車の精度にどのような役割を果たしますか?

材料の選択と熱処理プロセスは、高精度ギアの精度を実現および維持するための基礎となります。熱処理中に材料が歪んだり、材料が必要な疲労強度や耐摩耗性を欠いていたりすると、最も正確な機械加工を行ったとしても、歯車の精度は失われます。高精度歯車は通常、20CrMnTi、18CrNiMo7-6、AISI 8620 などの合金鋼から製造されており、焼入れ性、靭性、機械加工性のバランスが優れています。熱処理プロセス (通常は浸炭、焼き入れ、焼き戻し) は、衝撃吸収のための強靱なコア (30 ～ 35 HRC) を維持しながら、耐摩耗性のためのハードケース (58 ～ 62 HRC) を実現するために慎重に制御されます。 Raydafon Technology Group Co.,Limited では、当社の工場が独自の熱処理プロセスを開発し、歪みを 5 マイクロメートル未満に最小限に抑え、硬化後の歯車の精度を確実に維持します。

当社の精密歯車の主な材料と熱処理の特徴:

• 硬化深さと硬度プロファイル:当社の精密歯車の有効硬化深さ (ECD) は、通常、モジュール 5 までの歯車で 0.8 ～ 1.2 mm で、表面硬度は 58 ～ 62 HRC です。硬度勾配は慎重に制御され、ケースからコアへのスムーズな移行を確保し、表面層の欠けや剥離を防ぎます。
• コアの強度と靭性:コア材料は、破損することなく衝撃荷重に耐えられる十分な靭性を備えていなければなりません。当社のコア硬度は 30 ～ 35 HRC に維持され、強度と延性の優れた組み合わせを提供します。コアの引張強度は通常 900 ～ 1100 MPa で、ギアは致命的な故障を起こすことなく過負荷に耐えることができます。
• 粒子サイズと微細構造:均一な材料特性と予測可能な熱処理応答には、微細で均質な粒子構造が不可欠です。当社の鋼材は、厳密な粒度管理 (ASTM 8 以上) を備えた認定工場から調達されています。熱処理後の最終的な微細構造は、少量の残留オーステナイト (5% 未満) を含む焼き戻しマルテンサイトとなり、高い疲労強度と安定性が保証されます。
• 歪み制御:熱処理を行うと必然的に歪みが発生し、ギアの精度に影響を与える可能性があります。当社の工場では、この歪みを補正するために、プレス焼き入れ、治具硬化、ハードターニングを組み合わせて使用​​しています。また、ギヤ軸の同心度を0.01mm以内にするための矯正加工も行っております。

航空宇宙分野のケーススタディでは、材料と熱処理が歯車の精度に与える影響を示しています。航空機作動システムのメーカーは、150°C で高い信頼性を持って動作できるギアを必要としていました。標準的な浸炭歯車は、高温での焼き戻しによる寸法変化により精度が低下します。当社は、残留オーステナイトを安定化させるための複数の焼き戻しサイクルを含む、精密歯車用の真空熱処理プロセスを開発しました。これにより、150°C で 1,000 時間の運転後でも歯車の精度が維持されます。このソリューションにより、お客様は性能を損なうことなく、必要な耐用年数を達成することができました。

当社の工場では、材料と熱処理に関して包括的な品質管理プログラムを採用しています。鋼のロットごとに発光分光分析装置を使用して化学組成が検査され、ジョミニー末端焼入れ試験を行って焼入れ性を検証します。熱処理中、歯車に取り付けられた熱電対を使用して温度プロファイルをリアルタイムで監視し、歯車が正しい速度で加熱および冷却されることを確認します。熱処理後、ロックウェル試験機を使用して各歯車の硬さ試験を実施し、各バッチから 1 つの歯車を取り出して微細構造検査を行います。材料と熱処理に対するこの細心の注意を払ったアプローチにより、当社の精密歯車は指定された硬度と強度を満たすだけでなく、耐用年数にわたってその精度を維持することができます。特定の要件を持つお客様には、表面硬度をさらに高め、摩擦を低減するための DLC (ダイヤモンドライク カーボン) や窒化などの特殊なコーティングも提供できます。

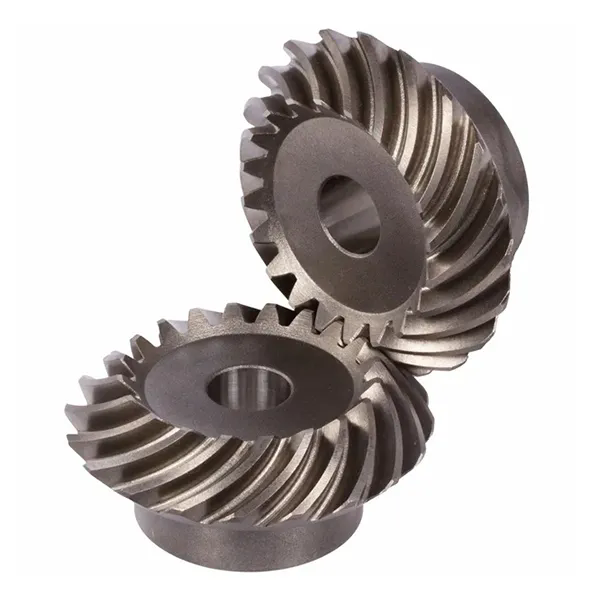

当社の精密ギアの主な技術仕様は何ですか?

レイダフォンテクノロジーグループ株式会社 は、自動車、航空宇宙、ロボット工学、動力伝達など、さまざまな産業用途向けの包括的な高精度ギアを製造しています。当社の製品ラインには、平歯車、はすば歯車、かさ歯車、および遊星歯車が含まれており、モジュール 0.5 からモジュール 10 までのサイズで、最大直径 800 mm までご利用いただけます。当社のすべてのプレシジョン ギア製品は ISO 9001 および IATF 16949 規格に従って製造されており、ISO 1328、AGMA 2000、および DIN 3962 の要件を満たしています。以下の表は、当社の最も人気のあるプレシジョン ギア構成の主要な技術仕様をまとめたものです。当社の工場では、プロファイルのクラウニング、先端リリーフ、ルートリリーフなどの特定の変更を加えたカスタマイズされたギヤを製造して、用途に合わせてギヤメッシュを最適化することもできます。

標準仕様に加えて、当社の工場ではギアの性能をさらに向上させるためのいくつかのオプションの機能強化を提供しています。これらには、超低摩擦用途向けの高光沢研磨表面 (Ra < 0.1µm)、耐食性のためのニッケルまたは無電解ニッケル コーティング、真空環境で使用するためのドライフィルム潤滑コーティングが含まれます。高速用途の場合、ISO 1940 グレード G1 に準拠したダイナミック バランシングを提供し、高トルク用途の場合、歯根疲労強度を最大 30% 向上させるショット ピーニングを提供します。

各プレシジョン ギアの品質保証プロセスには、最先端の三次元測定機 (CMM) を使用した重要な寸法の 100 パーセント検査が含まれます。また、専用のテストベンチでギヤ音試験を実施し、ギヤの噛み合い音や振動特性を測定します。特定の要件を持つお客様には、歯形とねじれのプロット、ピッチ偏差チャート、表面粗さ測定、硬度プロファイル図、ノイズ分析グラフを含む完全な検査レポートを提供できます。この包括的な文書により、お客様は当社の歯車の品質と精度に完全な信頼を寄せることができます。 Raydafon Technology Group Co., Limited の工場は、広範な製造能力と厳格な品質管理により、高精度歯車の信頼できるパートナーです。

よくある質問 (FAQ)

質問1: 精密歯車と標準歯車の違いは何ですか?

回答: 主な違いは、精度と一貫性のレベルにあります。精密歯車は、歯形、ねじれ、ピッチ、同心度の公差がより厳しく製造され、通常は ISO 1328 グレード 5 以上を満たしますが、標準歯車はグレード 7 または 8 しか達成できない場合があります。精密歯車は優れた表面仕上げ (標準歯車の 0.8 ～ 1.2 μm と比較して Ra < 0.4 μm) も備えており、多くの場合、より洗練された熱処理プロセスを経た高品質の材料で作られています。これらの違いにより、要求の厳しい用途においてノイズが低減され、効率が向上し、耐用年数が長くなります。 Raydafon Technology Group Co.,Limited では、当社の精密歯車製品は、航空宇宙やロボット工学などの業界における最も厳しい性能要件を満たすように設計されています。

質問 2: 高精度歯車の精度はどのように測定しますか?

回答: 高精度歯車の精度は、歯車検査ソフトウェアを備えた歯車測定センター (GMC) や三次元測定機 (CMM) などの特殊な計測機器を使用して測定されます。これらの機械は、プロファイル偏差、ねじれ偏差、ピッチ誤差、振れなどの主要なパラメータを測定し、詳細なチャートと数値データを提供します。当社の工場では、直径 300mm までの歯車には Klingelnberg P 65 歯車測定センターを使用し、それより大きな歯車には Wenzel CMM を使用しています。熱膨張の影響を排除するために、すべての測定は温度管理された環境 (20°C +/- 0.5°C) で行われます。当社は、達成された精度レベルを文書化した、すべてのギアの包括的な検査レポートを提供します。

質問 3: 高精度歯車に最適な材質は何ですか?

回答: 最適な材料は特定の用途によって異なりますが、一般的な選択肢には 20CrMnTi、18CrNiMo7-6、AISI 8620 などがあります。これらの合金鋼は優れた焼入れ性と靭性を備えています。極度の耐摩耗性が必要な用途には、42CrMo4 などの窒化鋼も使用できます。 Raydafon Technology Group Co.,Limited の工場では、動作条件 (負荷、速度、温度、潤滑剤) を徹底的に分析し、精密ギアに最適な材料を推奨します。場合によっては、芯部の靭性を維持しながら可能な限り最高の硬度 (62 HRC) を達成するために、最終ハード研削と組み合わせたケース浸炭処理も提供します。

質問4: 高精度ギアは破損した場合に修理できますか?

回答: 多くの場合、損傷した高精度ギアは、ギアの研削、表面の再プロファイリング、または局所的な溶接の修復とその後の再機械加工などのプロセスを通じて修復できます。ただし、修理が可能かどうかは、損傷の程度とギアの残存寿命によって異なります。当工場では、精密歯車製品の再研磨、歯形修正、表面コーティングなどの総合的な修理サービスを行っております。また、ギアを安全に使用可能かどうかを判断するための構造的完全性評価も提供します。場合によっては、ギアを新しいものに交換する方が費用対効果が高い場合があります。評価に基づいて最適な行動方針をアドバイスします。

質問 5: カスタムの高精度歯車の注文にはどれくらいのリードタイムが予想されますか?

回答: カスタム高精度歯車のリードタイムは、歯車の複雑さ、材料、熱処理要件、および数量によって異なります。標準モジュールおよび材料の場合、当社の工場では通常、少量 (1 ～ 10 個) の場合、6 ～ 8 週間のリードタイムを提供します。大量の場合、またはより複雑な仕様 (例: 超精密グレード 3 ～ 4、特殊コーティング) の場合、リードタイムは 10 ～ 12 週間に延長される場合があります。緊急のプロジェクトに対しては、迅速な製造オプションを提供します。 Raydafon Technology Group Co.,Limited では、柔軟な生産スケジュールを維持しており、詳細なギア仕様を受領次第、正確なリードタイム見積もりを提供できます。また、製造可能性とリードタイムの​​短縮のためにギアを最適化するための設計コンサルティング サービスも提供しています。

結論: 精密歯車 – 信頼性の高い動力伝達の基礎

高精度ギアは、優れた歯精度 (プロファイル、ねじれ、ピッチ)、優れた表面仕上げ、最適化された熱処理を施した厳選された材料、および厳格な品質管理といった主要な特性の組み合わせによって際立っています。これらの特性が連携して、最も要求の厳しい用途において低ノイズ、高効率、長寿命、信頼性の高い電力伝送を実現します。 Raydafon Technology Group Co.,Limited の工場は、最先端の機器、高度な計測技術、継続的改善への取り組みを活用して、高精度の歯車を製造する技術と科学を習得しています。当社の幅広い製品範囲、カスタマイズ機能、専用の技術サポートにより、当社はさまざまな業界にわたるギア ソリューションの信頼できるパートナーとなっています。

正確な性能要件を満たす高精度のギアをお探しですか?レイダフォンテクノロジーグループ株式会社 に今すぐお問い合わせください包括的なギアに関するコンサルティングをご希望の場合は、歯車の仕様と動作条件をご提供いただければ、当社のエンジニアリング チームがお客様の期待を超える精密歯車を設計、製造します。無料のギア設計分析、競争力のある価格設定、あらゆる場所への迅速な配送を提供します。今すぐ Raydafon Technology Group Co.,Limited に無料の精密歯車コンサルティングをリクエストし、当社の精密歯車ソリューションの品質と信頼性を体験してください。
