リーチスタッカー 伸縮シリンダー

Raydafon は、標準ボア径 200 mm ~ 220 mm、ロッド径 150 mm ~ 180 mm、最大ストローク 8000 mm、最大使用圧力 30 MPa のリーチスタッカー ブーム用の多段伸縮式油圧シリンダーを製造しています。入れ子のステージ設計は、コンパクトな閉じた長さから長い伸縮ストロークを生み出し、最大のステージはリフトの開始時に最大の力を提供し、シリンダー出力をブームの荷重曲線に一致させます。 OEM 装備品として、または段数、取り付け配置、ポート位置を含む元の図面に基づいて作成された交換ユニットとして供給されます。中国寧波にある Raydafon の自社工場で生産されており、シールキットとスペアコンポーネントは別売りです。機械のモデル、ボアとロッドの直径、必要なストローク、使用圧力、取付タイプを24時間以内に送信して見積りを出します。

リーチスタッカー伸縮シリンダ — ボア 200 ~ 220 mm、ストローク最大 8000 mm

コンテナリーチスタッカーのブーム用多段伸縮式油圧シリンダーです。 5 つ以上の拡張ステージにより、短い閉じた長さが長い作動ストロークに変換されるため、より長く重い単段シリンダーを使用しなくても、スプレッダーを高さと手の届く位置に正確に配置できます。中国寧波の Raydafon によって製造され、OEM 装備品として、または図面への交換ユニットとして供給されます。

  • 200~220mm穴径
  • 150~180mmロッド径
  • ≤ 8000 mm最大ストローク
  • 30MPa最高使用圧力
  • 伸縮式多段ブームドライブ

リーチスタッカー伸縮シリンダメーカー — ボア 200 ~ 220 mm、ストローク ~ 8000 mm

このシリンダーは、リーチ スタッカー ブームのリニア ドライブです。油圧が最初に最大ステージに入り、後続の各ステージが順番に伸びて、コンパクトな閉じた長さから制御された長いストロークを実現します。この伸縮動作により、スプレッダーがコンテナ上に配置されている間、ブームを上げ、伸ばし、保持することができます。この操作により、ターミナルがシフトごとに移動するコンテナの数が決まります。

Raydafon は、OEM とアフターマーケット供給の両方のために、中国の寧波にある自社工場でこのシリンダーを製造しています。標準穴径は200mm~220mm、ロッド径は150mm~180mm、最大ストロークは8000mm、最大使用圧力は30MPaです。ご使用の機械が異なるステージの組み合わせや取り付け配置を使用している場合は、元の図面または機械モデルをお送りください。適合させていただきます。同じ工場の関連油圧シリンダには、より幅広い製品が含まれます。伸縮式油圧シリンダー範囲と移動式クレーンの油圧シリンダー家族。

技術仕様

  • 製品名リーチスタッカー伸縮シリンダー
  • 関数ブームの直線伸縮動作
  • 穴径200mm~220mm
  • ロッド径150mm~180mm
  • 最大ストローク≤ 8000 mm (伸縮延長長さ)
  • 最大圧力使用圧力30MPa
  • 応用リーチスタッカー
  • 取り付け機械製図へ — ピン、フランジ、またはクレビスの配置
  • カスタマイズ段数、ストローク、ボア、ロッド、取付位置、ポート位置

標準リーチスタッカー伸縮シリンダの仕様書です。

アイテム 仕様
製品名 リーチスタッカー 伸縮シリンダー
特徴 ブームのリニアな伸縮動作を実現
穴径 200mm~220mm
ロッド径 150mm~180mm。最大ストローク ≤ 8000 mm
プレッシャー 最大30MPa
アプリケーション リーチスタッカー

ストロークと圧力についての注意事項:8000 mm という数字は、機械のリフト高さではなく、シリンダーの伸縮ストロークです。全体のリフト高さは、特定のリーチ スタッカーのブームの形状によって異なります。 30 MPa という数字はシリンダーの最大使用圧力です。機械の油圧システムの定格圧力を確認して、実際に使用される圧力に基づいてシリンダーを選択してください。

リーチスタッカーでの伸縮シリンダーの仕組み

伸縮シリンダは、1 つの重要な点で単段シリンダと異なります。それは、1 つのピストンと 1 つのロッドの代わりに、順番に伸びる一連の入れ子のステージを使用することです。最大のステージは有効面積が最大であるため、最大の力を生成します。そのため、リフトの最も重い部分、つまり荷重を切り離し、ブームを上向きに始動させる部分は、最も機械的な利点を持つステージによって処理されます。段階が伸びるにつれて、有効面積が減少し、移動量が増加する一方で力が低下します。これは、ブームの上昇に伴う負荷モーメントの変化と一致します。

この構成により、パッケージングの問題も解決されます。ストロークが 8 メートルの単段シリンダーでは、そのストロークに近づく閉じた長さが必要になりますが、これではブームに沿って取り付けることはできません。入れ子ステージでは、閉じた長さのほんの一部から同じストロークが得られます。そのため、リーチスタッカー、移動式クレーン、ダンプトレーラーはすべて、長い単段ステージではなく伸縮シリンダーを使用します。

このアプリケーションの耐用年数は 2 つの設計詳細によって決まります。 1 つ目はシーリングです。各ステージには独自のシール セットとガイドが搭載されており、シールが横向きに荷重されないように、ステージ間の嵌め合いで位置合わせを維持する必要があります。 2 つ目は表面状態です。露出したロッドとステージの表面にはシールが接触するため、砂やステージの曲がりによる傷は直接漏れにつながります。機械が港で長時間シフトを実行する場合、シリンダー自体と同じくらいワイパーシールの正しい濾過と定期検査が重要です。

製品詳細

弊社が製作するリーチスタッカー伸縮シリンダのステージ配置、ロッド表面、取付面の写真です。

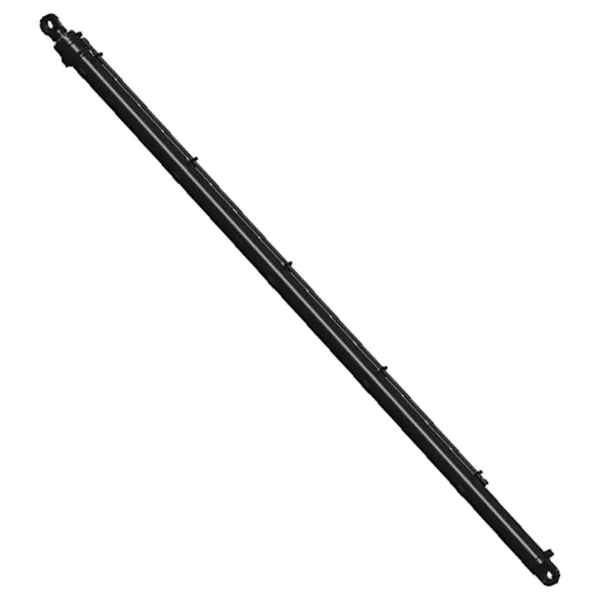

Reach stacker telescopic cylinder showing nested stages and rod surface
リーチスタッカー伸縮シリンダー - 入れ子ステージ、ロッド表面、取り付けインターフェイス。

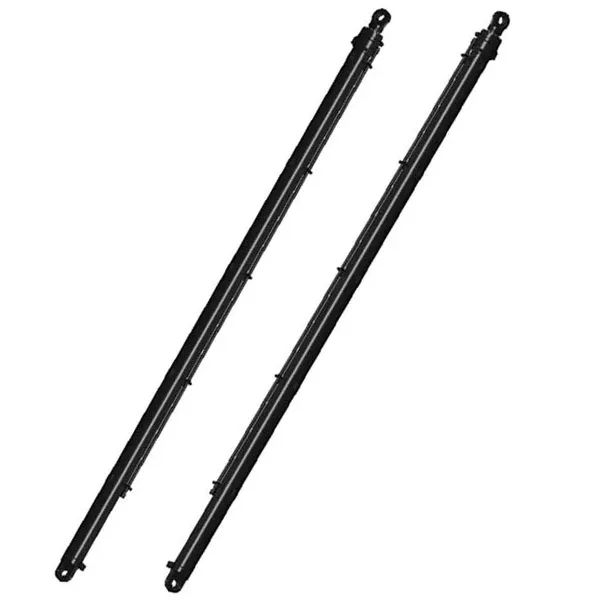

Multi-stage telescopic hydraulic cylinder for a reach stacker boom
リーチスタッカーブーム用途向けの多段伸縮式油圧シリンダー。
Reach stacker telescopic cylinder before packing and shipment
組み立てられたシリンダーは検査され、出荷準備が整います。
Reach stacker telescopic cylinder stage detail and seal arrangement
伸縮シリンダーのステージ詳細とシール配置。

製品の利点

  • 短いクローズレングスからの長いリーチ多段構造により、格納されたシリンダをブームに沿ってコンパクトに保ちながら、最大 8000 mm のストロークが得られるため、機械は長くて重い単段シリンダを運ぶことなく、スプレッダを高所かつ離れた場所に配置できます。
  • リフトが必要な場所に力を加える最大のステージは、ブームの負荷モーメントが最大となるリフト開始時に最大の力を提供し、より小さなステージが移動量を提供します。これにより、シリンダー出力が機械の実際の負荷曲線に一致します。
  • 重いコンテナの使用に耐えるように設計シリンダーは高品質の特殊鋼で製造されており、港湾業務の連続作業サイクル向けに設計されており、断続的な使用ではなく、負荷がかかった長時間のシフト向けに設計されたシーリング配置になっています。
  • 工場直送シリンダーは Raydafon の自社工場で製造および組み立てされているため、お客様と製造との間に取引マージンはなく、図面、シール、スペアパーツは機械の耐用年数が続くまで利用可能です。
  • あなたの機械の図面に合わせて作られますボア、ロッド、ストローク、段数、取り付け配置、ポート位置は元の図面に従って製造できます。これは、取り付けインターフェイスが既存のブームと一致する必要がある交換ユニットの場合に重要です。
  • 積み込みと積み下ろしのサイクルを短縮しますスプレッダーの正確で再現可能な位置決めにより、より少ない動作でコンテナを岸壁またはデッキから持ち上げて降ろすことができ、各船舶がバースで過ごす時間やターミナルでの道路車両の待ち時間が短縮されます。

疲労寿命、シール寿命、および最大力は、ボア、圧力、デューティサイクル、および機械の油圧回路内の汚染がどの程度適切に制御されているかによって決まります。機械の型式、使用圧力、必要ストロークをご連絡いただき、実際にかかる負荷に対するシリンダ構成を確認させていただきます。

アプリケーション

主な用途はコンテナリーチスタッカーのブームですが、移動機械の短い取り付け長さから長いストロークを生み出す必要がある場合には、同じ伸縮シリンダタイプが使用されます。

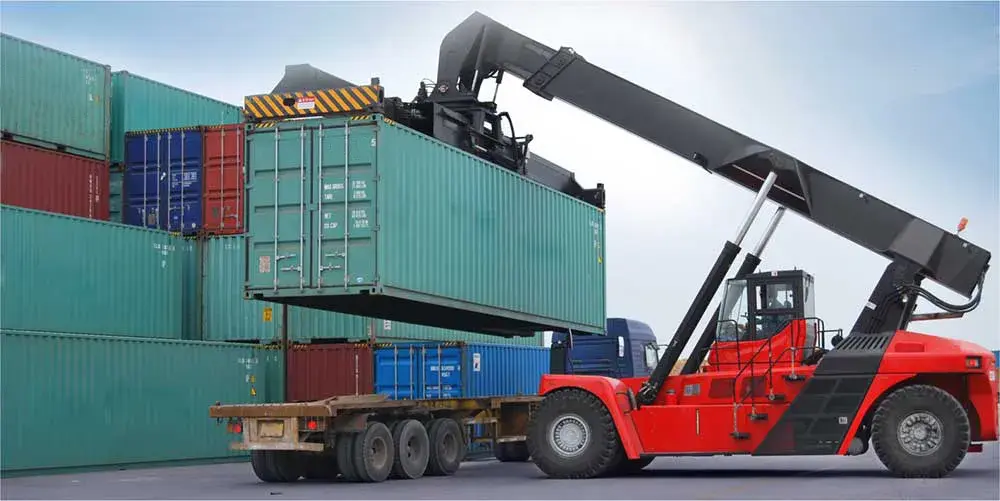

Reach stacker telescopic cylinder installed on a container handling machine boom
コンテナハンドリングマシンで稼働中のスタッカー伸縮シリンダーに到達します。

港とコンテナターミナル

連続シフト操作で岸壁、ヤード、道路車両の間でコンテナを移動するリーチスタッカーのブームリフトと延長。

物流ヤードおよび倉庫

シャーシの位置を変更することなく、スプレッダーを高さと距離で正確に配置する必要がある密なスタッキングを処理する機械。

積み替えおよび貨物ステーション

積み込みと積み下ろしサイクルが 1 日を通して繰り返される高回転作業では、シリンダーの信頼性がスループットに直接影響します。

移動式クレーン

伸縮式ブームエクステンション。同じステージ原理で、可搬性の閉じた長さから長いリーチを生み出します。

ダンプカーおよびトレーラー設備

利用可能な取り付けスペースに比べてストロークが長い、転倒本体およびプラットフォーム昇降用の多段昇降シリンダ。

交換および改造

元の図面または測定サンプルに基づいて作成された、既存のリーチ スタッカー上の磨耗または損傷したブーム シリンダーを直接交換します。

購入者向けのよくある質問

  • スタッカー伸縮シリンダーカバーのボア、ストローク、圧力はどれくらいですか?標準内径は200mm~220mm、ロッド径は150mm~180mm、最大ストロークは8000mmまで、最高使用圧力は30MPaです。全体の揚程はストロークだけではなく、機械のブーム形状によって決まりますので、指定する際は両方を確認してください。
  • このシリンダーは OEM 部品ですか、それとも交換品ですか?Raydafon が自社工場で製造しており、機械製造業者の OEM 装備品として、またはすでに使用されている機械の交換ユニットとして供給できます。交換の場合は、元の図面、機械モデル、または故障したシリンダーの測定寸法をお送りください。
  • マウントが私のブームに適合するかどうかを確認するにはどうすればよいですか?取り付けは、ピン、フランジ、またはクレビスの配置とポート位置の図面に従って行われます。既存シリンダーの主要寸法を含む図面または写真をお送りいただければ、お見積り前にインターフェースを確認させていただきます。
  • どのような情報を引用する必要がありますか?機械の型式、ボアとロッド径、必要ストローク、使用圧力、多段の場合は段数、取付形式と数量。多くのお問い合わせをいただければ、より早くデザインや価格を確認することができます。
  • 伸縮シリンダの寿命に影響を与えるものは何ですか?作動油の清浄度、ワイパーシールの状態、および個々のステージの位置合わせが主な要因です。汚れやステージ表面の傷はシールを損傷し、漏れの原因となるため、シリンダの仕様自体と同じくらい濾過と定期検査が重要です。
  • 納期はどのくらいですか?また、予備のシールは供給できますか?リードタイムはシリンダが既存の図面と一致するか、新しい構成が必要かによって異なり、見積書で確認されます。通常、問い合わせを受けてから 24 時間以内に決定されます。シールキットと交換コンポーネントは個別に供給できるため、シールの故障後に機械を稼働状態に戻すことができます。

関連製品と詳細情報

リーチスタッカー伸縮シリンダの見積依頼

機械の型式、ボアとロッドの直径、必要なストローク、使用圧力、取付形式と数量、または元の図面をお送りください。お客様のブームに合わせて構成を確認し、24 時間以内に価格と納期を返信します。

今すぐ問い合わせを送信

※8000mmはシリンダストロークであり、機械揚程ではありません。ご注文前に、ご使用の油圧システムの定格使用圧力と取付寸法をご確認ください。
