精密ウォームギアが高減速用途に使用されるのはなぜですか?

産業用ロボット アームのコンパクトなハウジング内では、サーボ モーターが毎分 6,000 回転で回転します。それでも、出力シャフトはゆっくりと意図的に正確に動き、重いペイロードの位置を決めるために数百ニュートンメートルのトルクを発揮します。この劇的な変革を可能にするコンポーネントは、精密歯車：ウォームギア。製造施設に入ると、コンベア、リフト、工作機械、包装機器などでウォームギヤが稼働しているのを目にすることができます。これらは機械式動力伝達の縁の下の力持ちであり、他のタイプの歯車では真似できない簡単さで、高速、低トルクの入力を低速、高トルクの出力に変換します。しかし、なぜ高減速用途ではウォームギヤがデフォルトの選択となるのでしょうか?その答えは、他の Precision Gear システムでは絶対に再現できない、幾何学、材料科学、物理学のユニークな組み合わせにあります。

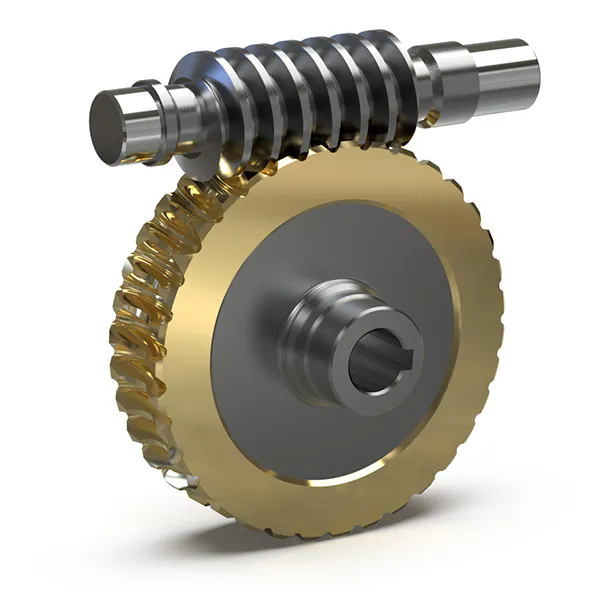

ウォームギアペアは、ねじ付きウォーム (駆動要素) と歯車 (従動要素) で構成されます。この構成は、単一ステージで大幅な速度削減を達成する方法という基本的なエンジニアリング問題に対する洗練されたソリューションを提供します。 60 歯ホイールを備えたシングルスタート ウォームは、コンパクトなパッケージで 60:1 の減速比を実現します。平歯車を使用して同じ減速を達成するには、多段構成が必要となり、複雑さ、コスト、スペースが増加します。ウォーム ギアには、減速機能以外にも、多くの用途で重要な 2 つの利点があります。それは、スムーズで静かな動作を実現することと、動力が遮断されたときの逆回転を防止するセルフロック設計が可能であることです。この記事では、幾何学的原理からその性能を定義する材料の選択まで、高減速用途におけるウォーム ギアの優位性の技術的基盤を探ります。

目次

• 1. ウォームギヤの形状が高減速に最適なのはなぜですか?
• 2. ウォームギアの滑り動作は効率と摩耗にどのような影響を与えますか?
• 3. 高減速用途においてセルフロック機能が重要なのはなぜですか?
• 4. 高品質の精密ウォームギアを定義する技術仕様は何ですか?
• 5. 結論
• 6. よくある質問（FAQ）

1. ウォームギヤの形状が高減速に最適なのはなぜですか?

ウォームギアが高減速用途に優れている理由を理解するには、まずウォームギアの形状を理解する必要があります。標準的なボルトを想像してください。回すと、ネジ付きシャフトに沿って直線的に進みます。ここで、ボルトを円に巻き付けて、ねじ山が連続した螺旋になるようにすると想像してください。それは虫です。噛み合うホイールは、ウォームのねじ山形状に合わせた特殊な歯を切った歯車です。ウォームが回転すると、そのねじ山がホイールの歯と噛み合い、ホイールが強制的に回転します。これがウォームギヤの動作の基本原理です。

高減速比の鍵はウォームの回転とホイールの回転の関係にあります。シングルスタート ワーム (連続した 1 本のスレッドを持つワーム) の場合、ウォームが 1 回転するたびに 1 つのスレッドが進みます。このねじ山がホイールの 1 つの歯を押し、ホイールが 1 歯ずつ動きます。ホイールの歯が 60 個の場合、ホイールが 1 回転するまでにウォームは 60 回回転する必要があります。減速比は単にホイールの歯の数です。これは、単一のギアペアで達成される 60:1 の減速です。対照的に、平歯車で 60:1 の減速を達成するには、それぞれに独自のシャフト、ベアリング、ハウジングを備えた少なくとも 3 つのステージが必要となり、トランスミッションの複雑さとコストが大幅に増加します。

マルチスタート ワームを考慮すると、ジオメトリはさらに強力になります。 2 条ウォームには 2 つのねじ山があり、1 回転ごとに 2 つの歯が進み、ホイール歯の減速比は 2 で割られます。 3 スタート ワームは比率を 3 で割ります。この柔軟性により、設計者は減速比と効率のバランスをとることができます。減速比が高くなると、より多くの滑りが必要になるため、一般に効率が低くなります。多条ウォームは効率は高くなりますが、減速比は低くなります。この単純な幾何学的関係 (比率が歯数を歯数で割った値に等しい) が、ウォーム ギアを高減速用途向けの優れたソリューションにする理由です。 1 つのステージで 5:1 から 100:1 以上の比率を達成できますが、これは他のタイプの精密ギアでは実現が難しい範囲です。

比率の計算以外にも、ウォーム ギアの形状も耐荷重能力に影響します。ウォームの糸は連続した螺旋であり、常に複数の歯が接触していることを意味します。これにより、負荷がより広い領域に分散され、接触応力が軽減され、同等の平歯車よりも高いトルクを処理できるようになります。当社の工場では、最大限の接触と最小限の応力集中を確保するために、精密に研削されたねじ山プロファイルを備えたウォーム ギアを製造しています。この幾何学的利点が、コンパクトなフォームファクターで高トルクを必要とする用途にウォームギアが好ましい精密ギアである理由です。

2. ウォームギアの滑り動作は効率と摩耗にどのような影響を与えますか?

最小限の滑りで歯が互いに転がる平歯車やはすば歯車とは異なり、ウォームとその歯車の間の接触は主に滑りです。チョークが黒板の上を引きずっているところを想像してみてください。ウォームの糸は回転するときに各歯の面を滑り、摩擦が発生して熱が発生し、エネルギーが消費されます。この滑り動作が、ウォーム ギアの効率が他のタイプのギアよりも低い主な理由です。減速比と設計パラメータに応じて、効率は 50% (高比、セルフロック設計の場合) から 90% 以上 (低比、マルチスタート設計の場合) の範囲になります。

これは設計上の欠陥ではありません。それはジオメトリの物理的な結果です。ウォームのねじ山は本質的にネジであり、ホイールの歯は「ナット」です。ねじとナットの組み合わせにおいては、スライドが基本的な動作です。このスライドにより継続的でスムーズな噛み合いが可能になり、転がり接触ギアで発生する可能性のある衝撃や騒音がなくなるという利点があります。精密製造装置や医療機器など、低騒音と低振動が不可欠な用途では、このトレードオフは効率の損失を考慮する価値があります。

滑りによって生じる摩擦と摩耗を管理するために、ウォーム ギアは慎重に設計された材料と潤滑の組み合わせに依存しています。ウォームは通常、42CrMo4 や 20MnCr5 などの硬化鋼で作られており、硬くて耐摩耗性の表面が得られます。ホイールは、より柔らかい材料、通常はリン青銅 (CuSn12 など) で作られています。ブロンズは「犠牲」材料として機能し、ウォームのネジ山に適合し、より高価なウォームコンポーネントの摩耗を軽減します。青銅は優れた軸受特性も備えており、摩擦係数を低減します。硬度の違い (通常、ウォームは 58 ～ 62 HRC ですが、ブロンズ ホイールは 80 ～ 100 HB) は、意図的な設計上の選択です。柔らかいブロンズが優先的に摩耗し、ワームを保護し、長寿命を実現します。

潤滑も同様に重要です。ウォームギヤには、高圧および摺動速度下で十分な潤滑膜を維持するために、極圧 (EP) 添加剤を含む高粘度のオイルが必要です。適切な潤滑がないと、滑り接触によりすぐに凝着摩耗、スカッフィング、早期故障が発生します。当社の工場では、負荷、速度、動作条件に基づいて、各プレシジョン ギア製品に特定の潤滑剤を推奨しています。また、摩擦によって発生する熱を放散するために、十分なオイル容量と冷却フィンを備えたギヤハウジングを設計しています。

次の表は、一般的な高品質精密ウォーム ギアの主な材料と潤滑特性をまとめたものです。

このスライド動作を理解することは、高減速用途に精密歯車を選択する人にとって不可欠です。効率とスムーズな動作の間のトレードオフと、適切な材料と潤滑剤の選択を組み合わせることで、ウォーム ギアの設計が成功します。当社の工場は、数十年にわたる経験を通じてこれらのトレードオフを改善し、当社の Precision Gear 製品を最適化して、最も要求の厳しい用途において信頼性が高く、長期にわたるパフォーマンスを提供します。

3. 高減速用途においてセルフロック機能が重要なのはなぜですか?

重い荷物を運ぶ貨物用エレベーターを想像してください。突然、停電が発生します。モーターが停止し、負荷が重力によって下降し始め、危険な速度まで加速します。典型的なギアボックスでは、これが起こります。適切に設計されたウォーム ギア システムでは、そうではありません。負荷は停止し、ウォームとホイールの間の摩擦によって所定の位置に保持されて吊り下げられたままになります。これはセルフロック機能であり、多くの高減速用途で重要なウォーム ギア特有の特性です。

セルフロック状態は、ウォーム ギアに高い減速能力を与えるのと同じ形状から生じます。ウォームはネジ、ホイールはナットです。ネジを回すのを止めても、摩擦が解消されない限り、ナットはネジを逆方向に駆動しません。ウォーム ギアでは、摩擦角 (摩擦係数と圧力角によって決定される) がウォームねじ山のリード角を超えるとセルフ ロックが発生します。この条件が満たされると、ホイールの荷重が摩擦に打ち勝ってウォームを回転させることができなくなります。システムがロックされ、荷重が所定の位置に保持されます。

セルフロック機能は自動ではありません。減速比と摩擦係数により異なります。一般に、減速比が 30:1 以上のシングルスタート ウォームは、一般的な動作条件下でセルフロックします。摩擦が大きくなると（負荷の増加または潤滑不良により）セルフロックがより効果的になります。逆に、摩擦が低いと、セルフロックが減少したり解消されたりする可能性があります。これが、潤滑剤の選択が重要である理由です。摩擦低減に効果的すぎる潤滑剤は、ギアのセルフロック機能を誤って無効にしてしまう可能性があります。

セルフロックは、多くの用途において重要な安全機能です。ブレーキやその他の保持装置が不要になるため、設計が簡素化され、コストが削減されます。また、停電時の意図しない動作を防止することで安全性も向上します。たとえば、コンベア システムでは、モーターのスイッチがオフになったときにセルフロックによりベルトの逆戻りが防止されます。工作機械では、停電時に工具を所定の位置に保持します。この特徴により、ウォーム ギアはホイスト、リフト、および荷重保持が必要なあらゆる用途で広く使用されています。

トレードオフは効率です。セルフロック式ウォームギアは、ロック効果を達成するために摩擦が必要となるため、本質的に非セルフロック式設計よりも効率が低くなります。負荷を保持するのと同じ摩擦により、通常の動作中にシステムの電力も奪われます。荷重保持が必要ない用途では、摩擦係数の低い多条ウォームを使用して効率を向上させることができます。

当社の工場エンジニアは、減速比、圧力角、予想される摩擦係数を考慮して、特定の設計のセルフロック状態を計算できます。この分析により、当社の Precision Gear 製品が各アプリケーションの特定の要件を満たし、耐荷重の必要性と効率の必要性のバランスが取れていることが保証されます。

4. 高品質の精密ウォームギアを定義する技術仕様は何ですか?

高減速用途向けの精密ギアを選択するには、技術仕様を徹底的に評価する必要があります。これらのパラメータは、ギアの性能、寿命、および特定の用途への適合性を定義します。次の表は、当社の精密ウォームギア製品の主な仕様の概要を示しています。一貫した信頼性の高いパフォーマンスを確保するために、製造プロセス中に各パラメーターが慎重に制御されます。

この表の各仕様は、ギアのパフォーマンスについて説明します。中心距離によって、ギアのサイズとトルク容量が決まります。中心距離が大きいほど、ギアを大きくすることができ、より高い負荷に耐えることができます。減速比は、ギアの機能を定義する主要なパラメータです。モジュールと歯形は、歯車の動作の強度と滑らかさを決定します。ギアの精度グレード (通常、高品質ウォーム ギアの場合は DIN 4 ～ 6) は、トランスミッションの騒音、振動、および滑らかさに直接影響します。当社工場の Precision Gear 製品は DIN 5 以上に準拠して製造されており、要求の厳しい用途において優れた性能を保証します。

当社の工場では、これらの仕様を達成および検証するために、高度な CNC 研削および測定機器を使用しています。当社の研削盤はミクロンレベルの精度で歯形を製造でき、正しい噛み合いパターンと荷重分散を保証します。歯車試験機や三次元測定機などの当社の測定機器は、すべての歯車が指定された公差を満たしていることを検証します。この細部へのこだわりが、高品質の精密ギアと標準的なギアの違いであり、信頼性と精度が最優先される業界で当社の製品が信頼される理由です。

5. 結論

Precision Worm Gear は、エンジニアリングのトレードオフにおけるマスタークラスです。その形状により、他のタイプの歯車では達成するのが難しい自然な高速減速比が得られます。そのスライド動作により、効率は低下しますが、スムーズで静かな動作が可能になり、多くの用途で安全性にとって重要なセルフロック機能が可能になります。適切な潤滑によってサポートされた硬化鋼製ウォームとブロンズ製ホイールの組み合わせにより、長年にわたる信頼性の高いサービスを提供する耐久性のあるトランスミッション システムが実現します。コンベア システム、工作機械、農機具のいずれを設計している場合でも、ウォーム ギアはシンプルかつ効果的で実績のあるソリューションを提供します。

でレイダフォン、当社の工場は20年以上にわたり、高品質の精密歯車製品を製造してきました。当社のウォーム ギアは、DIN 5 までの精度グレードで、最も要求の厳しい仕様を満たすように設計されています。包括的な技術サポートと厳格な品質管理に裏打ちされた、あらゆるサイズと比率を提供しています。 Precision Gear のニーズを満たす信頼できるパートナーをお探しの場合は、アプリケーションについてご相談ください。 レイダフォン Technology Group Co.,Limited に今すぐお問い合わせください当社の精密ウォームギア ソリューションが次のプロジェクトにどのように貢献できるかをご覧ください。

6. よくある質問（FAQ）

質問 1: シングルスタート ワームとマルチスタート ワームの違いは何ですか? どちらを選択すればよいですか?

回答: シングルスタート ウォームには 1 つの連続したねじ山があり、特定のホイール歯数に対して最高の減速比が得られます。減速比はホイールの歯の数に等しくなります。多条ウォームには 2 つ以上のねじ山があり、減速比は下がりますが、効率は向上します。たとえば、シングルスタート ウォームを備えた 60 歯ホイールの場合、比率は 60:1 になります。 2 スタート ワームの場合、比率は 30:1 です。最大限の削減が必要であり、効率がそれほど重要ではない場合は、シングルスタート ワームを選択してください。高効率で中程度の減速が必要な場合、またはセルフロックが必要ない場合は、多条ウォームを選択してください。

質問 2: ウォーム ギアはなぜ非常に多くの熱を発生するのですか?また、これはどのように管理できるのですか?

回答: ウォームギア内の熱は、ウォームとホイールの歯の間の滑り摩擦によって発生します。これはウォーム ギアの形状に固有の特性です。熱を管理するために、ウォーム ギア システムには、摩擦を軽減して熱を逃がすための適切な潤滑が必要です。ハウジングは、対流を通じて熱を放散するのに十分な表面積を備えて設計する必要があります。高出力アプリケーションでは、強制冷却 (ファン冷却または液体冷却) が必要になる場合があります。当社の工場では、お客様の特定の用途に適した冷却方法を推奨します。

質問 3: ウォーム ギアが過度に摩耗しているかどうかを確認するにはどうすればよいですか?

回答: ウォーム ギアの過度の摩耗の最も一般的な兆候は、バックラッシュの増加、騒音の増加、動作温度の上昇です。ギアの歯を目視検査すると、磨かれた外観や磨耗した外観、穴あき、擦り傷などの摩耗の兆候が見つかることがあります。定期的なオイル分析により摩耗粒子の存在が検出され、摩耗の早期兆候が得られます。最も信頼できる方法は、ギアの性能を長期にわたって監視し、定期的に検査を実施することです。当社の工場では、ギアの動作条件に基づいて定期点検スケジュールを推奨しています。

質問 4: ウォームギヤを負荷によって逆転させることはできますか?

回答: これはギアの設計によって異なります。ギアがセルフロックの場合、負荷によってウォームを逆方向に駆動することはできません。ただし、摩擦が不十分な場合（負荷が低い、潤滑が高い、または減速比が小さい多始動設計が原因）、負荷によってウォームが逆駆動される可能性があります。多くのアプリケーションでは、これは望ましくないため、セルフロック機能が意図的に組み込まれています。他の用途では、安全性または操作上の理由からバックドライバビリティが必要になる場合があります。当社の工場では、お客様の特定の用途に適したセルフロック特性を備えた精密ギアを設計できます。

質問 5: 高品質ウォームギヤの一般的な精度等級は何ですか?

回答: 高品質の精密歯車は、通常、DIN 5 または AGMA 12 以上の品質基準に従って製造されます。これらのグレードは、スムーズな動作、低騒音、最小限のバックラッシュを保証します。それほど要求の厳しい用途では、DIN 6 ～ 7 が許容される場合があります。当社の工場では、工作機械の位置決めやロボット工学などの最高精度用途向けに、DIN 4 グレードのウォーム ギアを製造できます。精度グレードの選択は、アプリケーションの精度とノイズ要件によって異なります。
