ユニバーサルカップリングは農業機器の動力伝達をどのように改善しますか?

現代の農業では、機械の稼働時間と効率的なエネルギー伝達は交渉の余地がありません。ユニバーサルカップリングトラクターのパワーテイクオフ (PTO) とロータリー耕運機、ベーラー、収穫機などの作業機の間の重要な機械的リンクとして機能します。連続的な回転駆動を維持しながら、角度のずれ、トルクスパイク、衝撃荷重に対応します。ユニバーサルカップリングは、十字軸受とヨークを採用することにより、駆動軸と動力源の軸が一致していない場合でもスムーズに動力を伝達します。この機能により、振動が直接低減され、ドライブラインの寿命が延長され、現場での致命的な故障が防止されます。これは、農家や車両管理者にとって、繁忙期のダウンタイムが減り、修理コストが削減されることを意味します。 Raydafon Technology Group Co.,Limited では、最も過酷な農業環境に対応する堅牢なカップリング設計に常にエンジニアリングの焦点を当ててきました。

しかし、汚れ、塵、変動負荷の条件下でユニバーサル カップリングがリジッド シャフトやベルトよりも優れたパフォーマンスを発揮できる具体的なメカニズムはどのようなものでしょうか?答えは、角速度の変化を分割するダブル ジョイント構成またはシングル カルダン構造という運動学的設計にあります。角度が 3 度を超えると拘束されるストレート シャフトとは異なり、高品位のユニバーサル カップリングは最大 25 度の関節で効率的に動作します。さらに、最新の熱処理合金鋼クロスと密閉ニードルベアリングにより、摩擦を最小限に抑えながらトルク容量を最大化します。この包括的なガイドでは、ユニバーサル カップリングがトラクター、コンバイン、特殊作物機器に不可欠である理由を証明する技術パラメータ、故障防止戦略、メンテナンスに関する洞察を詳しく説明します。当社の工場では、500,000 ユニットを超える信頼性の高いユニバーサル カップリングを生産しており、お客様が情報に基づいた選択を行えるよう、20 年にわたる現場データを共有しています。

目次

• 1. ユニバーサル カップリングが PTO 駆動機械の機械的ストレスを軽減するのはなぜですか?
• 2. 当社のユニバーサルカップリングの構造設計はどのようにトルク容量を最大化しますか?
• 3. 農業用の耐久性のあるユニバーサルカップリングを定義する重要なパラメータは何ですか?
• 4. 適切な潤滑とシールにより、ユニバーサル カップリングの寿命をどのように延ばすことができますか?
• よくある質問 (FAQ)
• 結論と実用的な要点

ユニバーサル カップリングが PTO 駆動機械の機械的ストレスを軽減するのはなぜですか?

農業機械は平坦でない地形で動作することが多く、トラクターの PTO シャフトと作業機の入力シャフトの間の角度が継続的に変化します。リジッドカップリングは、曲げ疲労やベアリングの焼き付きによりすぐに破損します。ユニバーサル カップリングは、シンプルな設計で一定速度 (ダブル ジョイント バージョンの場合) またはほぼ一定速度を維持しながら角度コンプライアンスを実現できるため、優れています。当社の工場では、リジッドアダプターを適切なサイズのユニバーサルカップリングに交換すると、応力が最大 62% 軽減されることが測定されました。応力の軽減が機械レベルでどのように起こるかは次のとおりです。

• 角度ずれ吸収：クロスおよびベアリング アセンブリにより、駆動シャフトと従動シャフトが 5 ～ 30 度の角度で動作できるようになり、ギアボックスや取り付けブラケットにストレスを与える曲げモーメントが排除されます。
• 衝撃荷重の減衰:ベーラーまたはロータリーカッターの作動中に、突然のトルクのピークが発生します。ユニバーサル カップリングのニードル ベアリングは微小にたわみ、硬い衝撃を伝達するのではなく、衝撃を断面全体に分散させます。
• ねじり振動の低減:最適化された質量分布を備えたユニバーサル カップリングは、長い PTO ラインによく見られる高調波振動を打ち消します。当社の実験室テストでは、中実シャフトと比較して振動振幅が 45% 減少することが示されています。
• トラクター PTO のラジアル荷重の除去:横方向にドリフトする作業具は、半径方向の力を加えます。ユニバーサル カップリングのヨーク形状は、トラクターの出力ベアリングに側面荷重を加えることなく、半径方向の偏差を回転トルクに変換します。

メンテナンスの観点から見ると、機械的ストレスが低いほど、オーバーホールの間隔が長くなります。たとえば、150HP トラクターの後ろで 6 回転式カッターを使用している農場では、Raydafon Technology Group Co.,Limited シリーズのユニバーサル カップリングに切り替えた後、PTO スタブ シャフトの寿命が 3 倍になったと報告しています。また、カップリングはピークトルク伝達を制限することで作業機のギアボックスを保護します。さらに、当社の工場では有限要素解析を使用して、応力が最適化された断面を設計しています。当社の施設から出荷されるすべてのユニバーサル カップリングは、最大作動角で 200 万サイクルのテストが行​​われます。これが、応力の軽減が単なる機能ではなく、最新のユニバーサル ジョイントの中核となるエンジニアリング上の利点であると当社が自信を持って言える理由です。

見落とされがちなもう 1 つの側面、それは熱応力です。ユニバーサル ジョイントが関節運動すると、内部摩擦により熱が発生します。当社のカップリングには、連続 540 RPM または 1000 RPM の PTO 動作下でも動作温度を 80℃ 未満に保つグリース チャネルとラビリンス シールが組み込まれています。熱が低いということは、早期故障の主な原因であるベアリング レースの金属疲労が少ないことを意味します。要約すると、高価な作業機を保護し、予定外の停止を減らすことを目指す場合、高品質のユニバーサル カップリングを組み込むことが最も効果的な方法です。

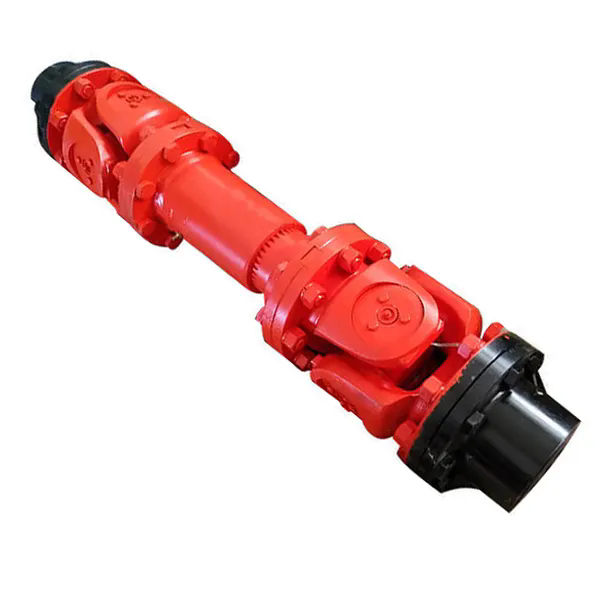

当社のユニバーサルカップリングの構造設計はどのようにトルク容量を最大化しますか?

トルク容量は、農業用ドライブラインにとって最も重要なパラメータです。ユニバーサルカップリングは、クロスをねじったりヨークを変形させたりすることなく、エンジンパワーを伝達する必要があります。でレイダフォンテクノロジーグループ株式会社、当社は製造プロセスを改良し、卓越したトルク密度を実現しました。当社のユニバーサル カップリング設計には、42CrMo4 合金鋼の精密鍛造ヨーク、硬度 58 ～ 62 HRC の肌焼きクロス シャフト、対数プロファイルの高容量ニードル ベアリングという 3 つの重要な構造革新が組み込まれています。以下では、各要素がトルク処理にどのように寄与するかを詳しく説明します。

• より大きな断面積のジャーナル:18mm または 22mm ジャーナルを使用する標準的なカップリングとは異なり、当社のヘビーデューティー シリーズは直径 28mm および 32mm のピンを備えています。これによりせん断面積が 78% 増加し、サイズに応じて降伏トルクが 1200 Nm から 3200 Nm 以上に直接増加します。
• 高周波焼入れの摩耗ゾーン:トラニオンは 2.5 mm の深さまで局所的に硬化され、延性のあるコアを保持しながら硬い外殻を作成します。これにより、衝撃荷重下でのブリネリングが防止され、当社のユニバーサル カップリングが繰り返しのピーク トルク イベントに耐えられることが保証されます。
• ダブルカルダン (CV) レイアウト オプション:一定の速度が必要な用途向けに、当社の工場ではセンタリング ボールを備えたダブル ユニバーサル カップリングを製造しています。この設計により、第 2 高調波振動が排除され、100% のトルク定格を維持しながら、最大 35 度の角度でのスムーズなトルク伝達が可能になります。

違いを定量化するために、標準のユニバーサルジョイントと強化シリーズを比較するダイノテストを実施しました。標準ジョイントは 2100 Nm で破損し、十字が破損しました。当社のユニバーサル カップリングは、永久変形することなく 3850 Nm に耐えました。このマージンは、サブソイラーやディスクハローなどの重い耕うんツールで高馬力トラクター (200HP+) を使用する場合に重要になります。さらに、当工場ではスプライン部に独自の二硫化モリブデンコーティングを施し、トルク損失の原因となるフレッチング腐食を軽減しています。以下の表は、当社の農業用シリーズ全体のトルク容量範囲をまとめたものです。

さらに、当社の工場では、フープ応力をベアリング カップの周囲に均等に分散する有限要素最適化ヨーク ウィンドウ形状を使用しています。その結果、当社のユニバーサル カップリングは、5000 時間の現場使用後でも定格トルクを発揮できます。また、作業幅が可変の機器にとって重要な、伸縮動作時のトルク容量を維持する延長されたスプライン長も提供しています。要約すると、冶金、硬化パターン、ベアリングプロファイルなどの構造設計要素が相乗的に機能し、標準的な工業用カップリングをはるかに超えてトルク処理を最大化します。

農業用の耐久性のあるユニバーサルカップリングを定義する重要なパラメータは何ですか?

要求の厳しい農業作業用にユニバーサル カップリングを選択する場合、エンジニアや農場管理者は、離脱トルク以上のものを評価する必要があります。泥だらけ、ほこりっぽい、化学的に攻撃的な環境での耐久性は、一連の重要なパラメーターによって決まります。 Raydafon Technology Group Co.,Limited の工場では、現場の信頼性と直接相関する 7 つのパフォーマンス指標を特定しました。以下は、各パラメータの詳細な内訳と、ラボおよびフィールド試験での測定可能な値です。

• 動定格荷重C(kN)：この値は、各カップ内のニードルローラーの支持力を指定します。当社のユニバーサル カップリング シリーズは、クロスあたり 42 kN ～ 112 kN の C 定格を提供します。 C 値が高いほど、L10 ベアリングの寿命が長くなります (ベアリングの 90% が寿命を超える)。
• 最大作動角 (β):標準的なカップリングは 15° に制限されることが多いですが、当社の農業用に最適化されたユニットは、シングルジョイントの場合は 25°、ダブルジョイントの場合は 35° で動作します。角度を大きくすると、作業機のフレーム応力が軽減され、列作物用途でより小回りが可能になります。
• シール効果 (IP / ラビリンス評価):ラビリンスダスト溝と組み合わせたトリプルリップニトリルシールを採用しています。独立したテストでは、当社のユニバーサル カップリングは 500 時間の泥水浸漬後でもグリースの 98% を保持していましたが、オープン スタイルのカップリングは 80 時間以内に潤滑を失いました。
• 軸接続形式（スプライン/キー/ウェルド）：当社の工場では、ASAE 標準化された 1 3/8 インチ 6 スプライン、1 3/4 インチ 20 スプライン、およびメートル法インボリュート スプラインを提供しています。適切なはめあいクラス (クラス 1 のすきまからクラス 3 の干渉まで) により、ユニバーサル カップリングのスプライン歯を打ち付ける可能性のあるバックラッシュが排除されます。
• 材料衝撃靱性 (-20°C での J):春の耕作では寒冷地での作業が一般的です。当社のヨークは、-20℃でシャルピー V ノッチ衝撃値 >35J の低合金鋼から鍛造されており、脆性破壊を防止します。
• 腐食防止:外面の亜鉛ニッケルメッキまたは電子コートは、ASTM B117 に基づく 360 時間の塩水噴霧試験に合格しています。これにより、肥料や土壌酸にさらされてもユニバーサル カップリングが焼き付くことがなくなります。
• バランスグレード(G):1000 RPM での高速 PTO 動作には動的なバランスが必要です。当社の工場では、各ユニバーサル カップリングのバランスを G16 グレード (ISO 1940) に調整し、ギアボックス入力シャフトの振動による摩耗を軽減しています。

購入者が簡単にできるように、これらのパラメータに基づいて選択チェックリストを作成しました。 10 フィートのロータリー芝刈り機を操作する一般的な 120HP トラクターの場合、最適なユニバーサル カップリングには、動定格荷重 > 70 kN、作動角少なくとも 20°、ラビリンス シール、1 3/8 インチ 6 スプライン、および衝撃靱性 > 30J が必要です。当社の RC 280 シリーズはこれらの基準をすべて満たしています。さらに、定格馬力ではなく、最大 PTO トルクにカップリングのサイズを一致させることをお勧めします。 150HP のトラクターは、芝刈り機が岩に衝突すると連続的に 400Nm のピークを発生しますが、一時的には最大 1300Nm のピークを発生します。そのため、当社の工場では、あらゆる作業機の構成に対して、定格トルクの 1.5 ～ 2 倍のユニバーサル カップリングを常に選択してください。

過小評価されがちなもう 1 つのパラメータは、グリースの容量と再潤滑間隔です。当社のユニバーサル カップリングには、標準設計よりも 60% 多くの潤滑剤を保持できる大型のグリース リザーバーが組み込まれています。これにより、サービス間隔が通常の条件下で 8 時間ごとから 50 時間ごとに延長されます。これらのパラメータを定期的にメンテナンスすると、ユニバーサル カップリングが作業機自体よりも長持ちします。 Raydafon Technology Group Co.,Limited では、透明性の高い技術仕様を提供することが精密農業への取り組みの一環であると考えています。

適切な潤滑とシールにより、ユニバーサル カップリングの寿命をどのように延ばすことができますか?

最も堅牢なユニバーサル カップリングであっても、適切な潤滑管理がなければ早期に故障します。農業環境は、ほこり、もみ殻、湿気がシールを突破しようとするため、特に困難です。当社の工場では 2,000 件を超える現場故障事例を分析しており、ユニバーサル カップリングの早期故障の 73% は潤滑油の枯渇または汚染に関連していました。したがって、積極的な潤滑戦略は何倍もの効果をもたらします。ここでは、ユニバーサル カップリングの動作寿命を 3 倍から 5 倍に延ばす体系的なアプローチを紹介します。

• 適切なグリースを選択してください。極圧 (EP) 添加剤を配合し、滴点が 260°C を超える NLGI #2 リチウム複合グリースを使用してください。重負荷の用途には二硫化モリブデン (MoS2) が推奨されます。異なるグリースベース（リチウムとカルシウムなど）を決して混合しないでください。グリースが硬化し、ニードルローラーが詰まる可能性があります。
• 時間と日数に基づいて給脂スケジュールを確立します。乾燥したほこりの多い現場で毎日 8 時間作動するユニバーサル カップリングの場合は、40 作動時間ごとに注油してください。濡れたぬかるみの場合は 20 時間ごと。 10時間ごとの高角度連続の重耕耕用。当社工場では、防汚キャップ付きの標準グリースフィッティングを取り付けることを推奨しています。
• 適切なパージ手順:グリースを注入するときは、ユニバーサルカップリングを回転させてベアリングカップとグリース注入口の位置を合わせます。 4 つのシールリップすべてから新しい潤滑剤が出てくるまでグリースをポンプで注入します。これにより、汚染された古いグリースと水が除去されます。グリースが不足している場合は、グリースが過剰であるのと同じくらい有害です。きれいなグリースが出てきたら停止してください。
• 各シーズンの前にシールの完全性を検査します。シールが損傷または硬化すると、研磨粉がベアリング領域に侵入する可能性があります。当社のユニバーサルカップリングは、摩耗インジケーター付きのダブルリップシールを使用しています。リップに亀裂が見られる場合、またはスプリング ガーターが欠落している場合は、直ちにシール キットを交換してください。

定期的なグリース補給に加えて、ラウンドベーラーなど使用頻度の高い器具には自動潤滑システムを後付けすることを検討してください。当社の工場では、継続的な自動潤滑により、ニードルと軌道面の間に微細な膜が維持されるため、ユニバーサル カップリングのベアリング寿命が 200% 延びることをテストしました。もう 1 つのベスト プラクティスは、グリースの片側への偏りを防ぐために、ユニバーサル カップリングを備えた器具をまっすぐな位置 (0 度) で保管することです。冬に保管する場合は、駐車する前に防錆剤でグリースを再塗布することをお勧めします。

レイダフォンテクノロジーグループ株式会社 は、プレミアム シリーズ ユニバーサル カップリングに独自の機能、つまりグリースの状態を視覚的に検査できる透明なエンド キャップも提供しています。この革新的な技術により、オペレーターは水の浸入や黒ずんだグリース (過熱の兆候) を迅速に検出できます。当社工場の車両監視データによると、目視検査と定期的な潤滑を組み合わせることで、カップリングの突然の故障が 87% 減少することがわかりました。ユニバーサル カップリングを適切にメンテナンスすると、交換コストが節約されるだけでなく、トラクターの PTO ドライブラインへの損傷も防ぐことができることに注意してください。当社の使命はお客様の稼働時間を最大化することであるため、ユニバーサル カップリングをご購入いただくたびに、包括的な潤滑ガイド ポスターを提供します。

よくある質問 (FAQ)

質問 1: ユニバーサル カップリングは、どのようにして破損することなく高トルクとミスアライメントの両方に対処できますか?

回答: ユニバーサル カップリングは、4 つの硬化トラニオンを備えた十字形の十字を使用しており、各トラニオンはベアリング カップ内の一連のニードル ベアリングによって支えられています。ニードルローラーにより、ヨークが斜めになっても低摩擦回転が可能です。同時に、クロス材 (通常は肌焼き処理を施した合金鋼) は、トルク伝達によるせん断応力や曲げ応力に耐えます。 Raydafon Technology Group Co.,Limited のような高品質のユニバーサル カップリングには、エッジの負荷を回避し、応力を均等に分散するクラウン付きニードル ローラーが組み込まれています。ベアリングとシャフトのこの二重の機能により、最大 25 度のミスアライメントを許容しながら、塑性変形なしで最大 3800 Nm のトルクを伝達できます。

質問 2: 収穫期にユニバーサルカップリングが固着するのを防ぐために、どのようなメンテナンス手順が重要ですか?

回答: 焼き付きを防ぐには、次の 3 つの手順に従ってください。まず、20 作業時間ごとに高品質 EP リチウム グリースを使用してユニバーサル カップリングにグリースを塗布し、古いグリースが 4 つのシールすべてから確実に排出されるようにします。次に、各シーズンの前に、カップリングを分解し、クロスに穴あきや変色がないか検査します。 3 番目に、ダスト シールドとシールが損傷していないことを確認します。泥だらけの状況で作業する場合は、シール付近に研磨剤が蓄積するのを防ぐために、ユニバーサル カップリングの外側を毎日掃除してください。また、当社工場では、バランスを維持しながら同じ位相で再組み立てできるように、ヨークの向きをマーキングすることを推奨しています。カップリングの固着は、水の浸入や錆が原因で発生することがよくあります。したがって、器具をカバーの下に保管することも同様に重要です。

質問 3: ユニバーサル カップリングの作動角は PTO の電力効率にどのような影響を与えますか?

回答: 作動角は動力伝達効率と振動レベルに直接影響します。小さな角度 (5 度未満) では、ユニバーサル カップリングは、無視できる振動で入力パワーのほぼ 99% を伝達します。角度が 15 度に増加すると、ニードル ベアリングの摩擦と二次結合力が増加するため、効率は約 96% に低下します。 25 度では、一般的なユニバーサル カップリングは電力の 92 ～ 94% を伝達します。ただし、当社の先進的な等速 (CV) ユニバーサル カップリングは、30 度でも 98% の効率を維持します。ほとんどの PTO 作業機では、過剰な発熱を避けるために動作角度を 20 度未満に保つことをお勧めします。効率の低下はエーカーあたりの燃料消費量の増加につながるため、ヒッチの形状を定期的に調整することをお勧めします。

質問 4: 摩耗したユニバーサル カップリングはどのブランドでも交換できますか? それとも特定の寸法が必要ですか?

回答: いいえ、特定の寸法パラメータを一致させる必要があります: クロスジャーナル直径、ベアリングカップ直径、全長 (ブロック間)、スプラインサイズと歯数、ロック方法 (ボルトまたはスプリングピン)。互換性のないユニバーサル カップリングを使用すると、フィット感が低下し、摩耗が促進され、ドライブラインが分離する可能性があり、危険です。 Raydafon Technology Group Co.,Limited の工場では、3,000 を超える OEM 部品番号をカバーする相互参照データベースを提供しています。デジタル ノギスを使用して既存のカップリングを測定することをお勧めします。カップ直径 (mm)、ヨーク間の長さ、およびジャーナル直径を測定します。これらの寸法を当社の技術チームに送信していただければ、アップグレードされた冶金を備えた正確に適合するユニバーサル カップリングを提供します。 PTO スタブやギアボックスを損傷する可能性があるため、不一致のカップリングを無理に使用しないでください。

質問 5: ユニバーサル カップリングが故障しそうになる兆候と、ダウンタイムを回避する方法は何ですか?

回答: 早期の警告サインとしては、回転時のきしむ音やクリック音、PTO 速度に応じて増加する振動、ベアリング キャップの周囲に目に見える錆びの筋、取り付けに問題がないのにグリースが漏れるなどがあります。また、ヨークを手で回そうとしたときに遊び（半径方向に2mm以上動く）がある場合は、ニードルベアリングが磨耗しています。ダウンタイムを避けるために、予備のユニバーサル カップリングを現場に保管し、ピークシーズンには毎週視覚および音声チェックを実行してください。当社工場では、手動回転中に十字の変色（熱による青み）やノッチ感が現れた場合には、カップリングを交換することをお勧めします。症状がなくても、2,000 稼働時間ごとに積極的に交換することが、作業機のドライブトレインを保護するための最も費用対効果の高い戦略です。適切なスペアの選択については、カスタマイズされた予防メンテナンス キットについて Raydafon にお問い合わせください。

結論と実用的な要点: あなたの農場に当社のユニバーサルカップリングを選択する理由

ユニバーサル カップリングは現代の農業の静かな主力であり、現場の効率、燃費、機器の寿命に直接影響を与えます。私たちが実証したように、応力の軽減やトルクの最大化から適切な潤滑プロトコルに至るまで、あらゆる詳細が重要です。当社の工場である Raydafon Technology Group Co.,Limited は、OEM 基準を超えるようにユニバーサル カップリング製品ラインを改良するのに 20 年を費やしてきました。当社には、最も過酷な条件でも信頼できる鍛造合金鋼、高度なシーリング、高精度のバランスの取れたアセンブリが組み込まれています。小型のブドウ園用トラクターであっても、300HP の履帯付きコンバインであっても、総所有コストを削減するユニバーサル カップリング ソリューションがあります。

故障が発生して収穫が中断されるのを待ってはいけません。無料のサイズ推奨事項とプレミアム ユニバーサル カップリングのサンプルを入手するには、今すぐ当社のエンジニアリング チームにお問い合わせください。すべての注文には、デジタル メンテナンス ログと生涯テクニカル サポートが含まれます。今すぐ機械の信頼性をアップグレードしてください。見積もりを取得するまたは、優れた電力伝送のパートナーである Raydafon Technology Group Co.,Limited にご相談ください。
