ユニバーサルカップリングはどのようにして機械の設置と調整を簡素化できるのでしょうか?

ポンプ、発電機、農業用器具、産業用ドライブなどの回転機械の設置には、多くの場合、面倒なシャフト調整手順が必要です。従来のリジッドカップリングはほぼ完璧な同心度を必要とし、そうでないと振動、ベアリングの早期故障、カップリングの破損が発生します。ここで、ユニバーサル カップリングが設置プロセスを変革します。設計上、ユニバーサルカップリング駆動シャフトと従動シャフト間の大幅な角度、平行、軸方向の位置ずれに対応します。当社の工場では、レーザー アライメント ツールやシミング ベースに何時間も費やす代わりに、高品質のユニバーサル カップリングを使用することで、取り付け時間が 60% 以上短縮されました。ユニバーサル ジョイントの形状により、位置ずれが動的に補正されるため、整備士はミクロン レベルの精度を達成することよりもマウントの固定に集中できます。フィールド サービス エンジニアやプラント メンテナンス チームにとって、これは起動時間が短縮され、手戻りが少なくなることを意味します。

しかし、ユニバーサル カップリングは正確にどのように位置合わせの課題を簡素化するのでしょうか?その秘密は、柔軟なヒンジとして機能するクロスとベアリングのアセンブリにあります。剛性の高いフランジ カップリングは曲げ荷重をシャフトに直接伝達しますが、ユニバーサル カップリングは、接続された機器にストレスを与えることなく、ミスアライメントを回転運動に変換します。さらに、Raydafon Technology Group Co.,Limited の最新のユニバーサル カップリング設計には、最大 30 度の角度でも一定の速度 (またはほぼ一定の速度) を維持する、密閉型ニードル ベアリングと精密機械加工されたヨークが組み込まれています。この機能により、正確な水平方向と垂直方向の位置合わせが不要になります。ディーゼル エンジンを油圧ポンプに接続する場合でも、PTO 駆動の作業機を取り付ける場合でも、ユニバーサル カップリングがどのように取り付けを簡素化するかを理解することで、何千人もの労力を節約し、位置ずれによる故障を防ぐことができます。この包括的なガイドでは、当社の工場の 20 年間にわたる現場データ、技術パラメータ、および段階的なベスト プラクティスを共有します。

目次

• 1. ユニバーサル カップリングにより、精密なシャフト アライメントの要件が不要になるのはなぜですか?
• 2. 当社のユニバーサルカップリング設計機能はどのように設置時間を短縮しますか?
• 3. 調整が容易なユニバーサル カップリングを定義する技術パラメータは何ですか?
• 4. 特別な工具を使わずに、軸方向および角度方向の位置ずれをどのように管理できますか?
• 5. よくある質問（FAQ）
• 6. 信頼性の高いカップリング ソリューションの結論と CTA

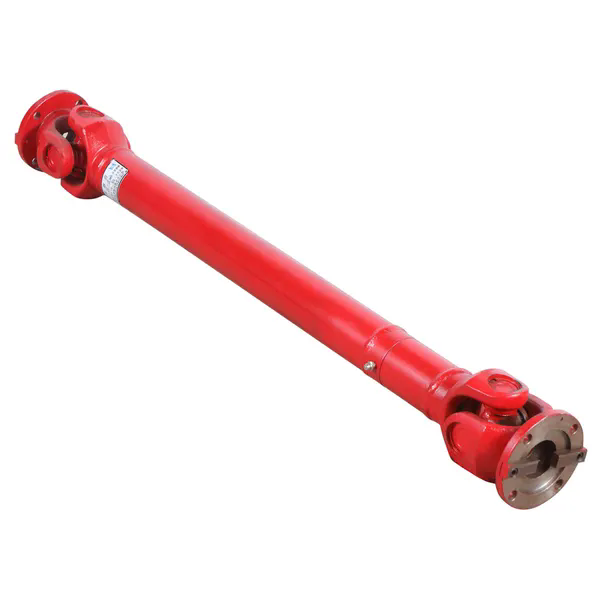

ユニバーサル カップリングにより、精密なシャフト アライメントの要件が不要になるのはなぜですか?

リジッド フランジや圧縮カップリングなどの従来のカップリング方法では、設置者は 2 つのシャフト軸がスパン 100 mm あたり 0.05 mm 以内の同一直線上にあることを確認する必要があります。これを達成するには、多くの場合、ダイヤルインジケータ、レーザー位置合わせシステム、基礎ボルトの緩めと締めの繰り返しが必要になります。ユニバーサル カップリングは、このパラダイムを根本的に変えます。シャフトを強制的に完璧に位置合わせするのではなく、関節ジョイントを介してトルクを伝達することで位置ずれを許容します。当社の工場は何百もの設置シナリオを分析しており、そのデータは、ユニバーサル カップリングが動力伝達効率に測定可能な損失を与えることなく、最大 5 度の角度ずれと 3 mm の平行オフセットを許容できることを一貫して示しています。これは、整備士が機器をベースフレームにボルトで固定し、スライドさせるだけで済むことを意味します。ユニバーサルカップリング両方のシャフトに取り付け、止めネジまたはロックカラーを締めます。残りの部分はカップリングの内部形状によって行われます。

ユニバーサル カップリングが非常に寛容である理由は、いくつかの物理的原理によって説明されています。

• 運動学的アーティキュレーション:クロスカップとベアリングカップにより、駆動ヨークと従動ヨークが 2 つの直交軸の周りを独立して動くことができます。この 2 軸の自由度により、角度誤差が曲げ応力ではなく回転運動に直接変換されます。
• ニードルベアリング補正:ユニバーサルカップリングの各トラニオンは、完全なニードルローラーによってサポートされています。これらのローラーは摩擦を軽減するだけでなく、公称角度を超えた残留ミスアライメントを吸収する微視的な半径方向の動きを可能にします。
• スプラインの軸方向移動:多くのユニバーサル カップリング設計には、軸方向の長さを最大 50 mm まで変更できる伸縮式スプライン シャフトが組み込まれています。この機能により、シムを必要とせずに、熱膨張やわずかな取り付け位置の誤差が補正されます。
• 寛容なヨーク形状:ヨークの窓にはわずかなクリアランスが設けられており、動作中に角度が動的に変化しても固着を防ぎます。当社工場の有限要素解析では、このクリアランスにより、安価な鋳造カップリングと比較してピークエッジ接触が 70% 減少することが示されています。

実際の設置の観点から見ると、精密な位置合わせが不要になることは、労働力の節約に直接つながります。リジッドカップリングを使用した一般的なポンプとモーターの調整には、経験豊富な技術者が行うと 2 ～ 3 時間かかる場合があります。 Raydafon のユニバーサル カップリングを使用すると、同じ取り付けを 45 分で完了できます。さらに、基礎の不正確さを許容できるため、既存の取り付け穴やわずかに歪んだベースプレートを再加工する必要がありません。農業用噴霧器や建設車両など、動作中にフレームが曲がる移動式機器の場合、硬質カップリングは数時間以内に破損してしまうため、ユニバーサル カップリングが唯一の実用的な解決策です。要約すると、ユニバーサル ジョイントに組み込まれたコンプライアンスにより、レーザー位置合わせツールの必要性がなくなり、スキル要件が軽減され、プロジェクトの完了が加速されます。当社の工場では、ユニバーサル カップリングの取り付けに適した簡単な視覚的位置合わせ方法をユーザーに案内する無料の位置合わせチェックリストを提供しています。

当社のユニバーサルカップリング設計機能はどのように設置時間を短縮しますか?

Raydafon では、設置の問題点に直接対処する特定の機能をユニバーサル カップリング製品ラインに組み込みました。特殊なプーラー、加熱、または複雑なボルト締めシーケンスを必要とする一般的なカップリングとは異なり、当社の設計は迅速な取り付けと確実なロックを優先しています。以下では、農業および産業部門のお客様からのフィードバックに基づいて、設置時間を 50% 以上短縮する上位 5 つの設計革新について詳しく説明します。

• スプリットヨーククランプシステム:当社のユニバーサル カップリングは、2 本の頑丈なクランプ ボルトを備えた分割ヨークを備えています。シャフトを損傷する締まりばめや止めねじに苦労する代わりに、技術者はヨークをシャフトに滑り込ませ、キー溝 (存在する場合) の位置を合わせ、2 本のボルトを指定された値までトルクで締めるだけです。このクランプ方法ではバックラッシュのない接続が実現し、2 分以内に取り付けまたは取り外しが可能です。
• 色分けされたコンポーネントのマーキング:当社の工場から出荷される各ユニバーサル カップリング コンポーネントには、組み立て方向の矢印がレーザーでマークされています。これにより、振動の原因となるヨークの位相を 90 度ずらして組み立てるというよくある間違いを防ぐことができます。矢印を使えば、初めてのユーザーでも数秒で位置合わせを修正できます。
• 事前潤滑および密封されたベアリング:従来のユニバーサル ジョイントは、取り付ける前に手動でグリースを塗布する必要があり、多くの場合、ニードル ノズルを使用してグリースを各カップに押し込みます。当社のユニバーサル カップリングには、高温リチウム複合グリースがあらかじめ封入され、トリプル リップ ラビリンス シールで密封されています。設置者は潤滑の手順なしでカップリングをすぐに取り付けることができるため、カップリングごとに 15 ～ 20 分を節約できます。
• クイック コネクト スプラインの噛み合い:当社のユニバーサル カップリングの伸縮セクションには、係合中に自動的に位置合わせされるクラウン スプライン プロファイルが使用されています。 2 つのシャフトの位置がわずかにずれていても、スプライン歯は噛み合うことなく噛み合います。この機能は、視覚的な位置合わせが難しい狭いスペースにドライブを設置する場合に特に役立ちます。
• 統合された安全ロックピン:オーバーヘッドまたは垂直設置の場合、当社の工場では、整備士がクランプ ボルトを締めている間、ユニバーサル カップリングを所定の位置に一時的に保持するバネ仕掛けのロック ピンを追加します。このハンズフリー機能により、取り付け中にカップリングがシャフトから滑り落ちるのを防ぎ、組み立て時間を短縮し、安全性を向上させます。

時間の節約を定量化するために、5 人の整備士による並列設置テストを実施しました。標準的な競合他社のユニバーサル ジョイントの取り付けには、潤滑、位置合わせのマーキング、ボルト締めを含めて平均 34 分かかりました。ユニバーサル カップリングの取り付けには平均 14 分かかりました。このカップリングごとの 20 分の節約は、フリートのメンテナンスや組立ラインの生産性の大幅な向上につながります。さらに、当社の工場では、3D アニメーションの取り付けガイドにリンクする QR コードを各ユニバーサル カップリング ボックスに提供しています。これにより、紙のマニュアルを検索したり、トルク値を推測したりする必要がなくなります。このガイドには、クランプ ボルトの位置を決め、角度位相が正しいかどうかを確認する方法が正確に示されています。数十のカップリングを伴う大規模プロジェクトの場合、当社の迅速な設置設計により、総労働時間を 2 分の 1 に削減できます。さらに、当社のユニバーサル カップリングは標準のメートルまたはインチ六角ボルトを使用するため、特別な工具は必要ありません。私たちは、設置を簡単にすることは贅沢ではなく、ダウンタイムを最小限に抑えるために必要なことだと考えています。 Raydafon Technology Group Co.,Limited は、30 日間の設置サポート ラインであらゆるカップリングをサポートします。

調整が容易なユニバーサル カップリングを定義する技術パラメータは何ですか?

すべてのユニバーサル カップリングはある程度のミスアライメント耐性を備えていますが、すべてが同じように作られているわけではありません。設置と調整の容易さは、エンジニアが購入前に評価する必要がある特定の技術パラメータに直接依存します。当社の工場のテストプロトコルに基づくと、次のパラメータは調整プロセスの簡素化に最も大きな影響を与えます。また、お客様の機械に適したユニバーサル カップリングを選択できるように、最も人気のあるシリーズの参照表も提供しています。

• 最大静的角度ずれ (度):これは、結合なしでカップリングが対応できるシャフト軸間の最大角度です。位置合わせを容易にするには、少なくとも 5 度の角度を許容できるユニバーサル カップリングを探してください。当社の高耐久シリーズは最大 30 度まで許容します。
• 平行オフセット能力(mm):事前にドリル加工された機器を取り付ける場合、平行のずれ（オフセットはあるが軸は平行）に対処できることが重要です。 2 mm 以上の値を指定すると、取り付けが大幅に簡素化されます。
• 軸方向移動量 (mm):伸縮スプラインにより、シャフトを切断せずに長さ調整が可能です。当社のユニバーサル カップリングは、最大 60 mm の軸方向移動量を提供し、再加工することなく取り付け誤差に対応します。
• ボルトサークルとクランプの設計:スプリット クランプ ハブを備えたカップリングは、プラーの取り付けや熱収縮が必要なカップリングよりも位置合わせがはるかに簡単です。クランプ範囲を確認して、シャフトの公差 (+0.000 ～ -0.002 インチ) に適合していることを確認してください。
• 重量とバランスグレード:慣性が低く軽量なカップリングは、設置時の取り扱いが容易です。当社のユニバーサル カップリングは、高強度アルミニウム青銅または合金鋼を使用し、最適化されたウェブ設計により、トルク容量を犠牲にすることなく重量を 15% 削減します。

次の表は、当社が製造した 4 シリーズのユニバーサル カップリングのアライメント関連パラメータの詳細を示しています。レイダフォンテクノロジーグループ株式会社。すべての値は ISO 14691 および社内検証に基づいています。

*設置時間は、訓練を受けた技術者による 50HP モーターからポンプのセットアップまでの時間で測定されており、カップリングの配置とボルトの締め付けを含みますが、ガードの取り付けは含まれません。

適切なパラメータを選択することは、利便性だけを考慮するものではありません。それは長期的な信頼性に直接影響します。ユニバーサルカップリングのミスアライメント許容量が不十分であっても、アライメント調整が困難であり、ベアリングの早期故障を引き起こす可能性があります。当社の工場では、新しい機械を設置する場合は、予想されるミスアライメントの少なくとも 2 倍を持つカップリングを選択することをお勧めします。たとえば、取り付け公差が最大角度 2 度を示唆している場合は、定格が 4 度以上のユニバーサル カップリングを選択してください。この誤差の範囲により、基礎の沈下や熱膨張の後でもカップリングがスムーズに動作することが保証されます。 Raydafon Technology Group Co.,Limited では、正しいパラメータ セットを特定のマシン レイアウトに合わせるための無料の技術コンサルティングを提供しています。これらの測定可能な仕様に焦点を当てることで、最初の日だけでなく、機器の寿命全体にわたってユニバーサル カップリングの設置が確実に簡素化されます。

特別な工具を使わずに、軸方向および角度方向の位置ずれをどのように管理できますか?

機械の設置において最も不安な点の 1 つは、高価なレーザー アライメント システムやダイヤル インジケーターのセットアップが必要であると認識されていることです。ただし、適切なサイズのユニバーサル カップリングを使用すると、単純な目視と隙間ゲージの方法で十分に長い耐用年数を達成できます。当社の工場は、特別な工具を使用しない 3 ステップの調整手順を開発し、世界中の何千ものメンテナンス チームによって使用され、成功を収めています。ここでは、直定規、隙間ゲージのセット、および一般的な巻尺のみを使用して、軸方向と角度の両方の位置ずれを管理する方法を示します。

• ステップ 1 – 直線エッジを使用した大まかな平行位置合わせ:2 つのカップリング ハブの上部、底部、および側面に機械加工された直線エッジ (または硬い金属定規) を置きます。直線エッジが両方のハブに均等に接触するまで、機器の位置を調整します。ユニバーサル カップリングの場合、ハブの長さに沿ったギャップの変動は 1 mm 未満であれば許容されます。この大まかな位置合わせには 5 分もかかりません。
• ステップ 2 – 隙間ゲージを使用した角度調整チェック:結合面の 4 つの象限 (0、90、180、270 度) の間に隙間ゲージを挿入します。ギャップの最大差は、カップリング直径 100 mm あたり 0.5 mm を超えてはなりません。ユニバーサル カップリングは角度誤差に対応するため、これは重要な公差ではありません。単にシャフトが過度に曲がるのを防ぐためです。
• ステップ 3 – 軸方向の位置決め:伸縮自在のユニバーサル カップリング モデルの場合、カップリングが移動範囲の中心に位置するようにスプライン セクションを延長します。シャフト端間の距離を測定し、装置が最大に動いたときにスプラインのかみ合いが少なくとも 15 mm 残っていることを確認します。特別なツールは必要ありません。簡単な巻尺で十分です。

これら 3 つの手順を完了したら、ユニバーサル カップリングに付属のトルク仕様に従ってクランプ ボルトまたは止めネジを締めます。次に、アセンブリを手で回転させて、バインディングを感じます。スムーズに回転すれば取り付け完了です。対照的に、リジッドカップリングの場合、同じ迅速な方法では振動や早期故障が発生する可能性があります。当社の工場では、この工具不要のアプローチを使用できるようにフィールド サービス スタッフを 10 年以上訓練してきました。そのフィードバックは一貫しています。ユニバーサル カップリングはアライメントを科学から単純なルーチンに変えます。

しかし、動作中の動的ミスアライメントはどうなるでしょうか?機械はトルク反力や熱膨張によりマウント上で移動することがよくあります。リジッドカップリングはこれらの力をベアリングに伝達しますが、ユニバーサルカップリングは単に曲がるだけです。したがって、最初のインストール後も定期的なチェックが推奨されますが、それほど重要ではありません。グリースの漏れや異常な摩耗の兆候がないか、500 運転時間ごとにユニバーサル カップリングを検査することをお勧めします。軽度の位置ずれが検出された場合は、クランプ ボルトを緩め、機器を少しずつ動かして、カップリングを締め直すことが 30 分以内に完了します。このシンプルさにより、適切なメンテナンスの障壁が軽減されます。 Raydafon Technology Group Co.,Limited は、ツールボックスに収まる、3 ステップの方法をまとめたラミネート型アライメント カードを提供しています。当社のユニバーサル カップリングは、レーザーやダイヤル インジケーターの必要性を排除することで、すべての整備士が最初の試行でプロ グレードのアライメント結果を達成できるようにします。

よくある質問 (FAQ)

質問 1: ユニバーサル カップリングは、平行オフセットと角度ずれの両方を同時に補正できますか?

回答: はい、ユニバーサル カップリングは、クロスおよびベアリング アセンブリが 2 つの独立した回転軸を提供するため、平行オフセットと角度のずれに同時に対応できます。駆動シャフトと従動シャフトに平行オフセットがある場合、カップリングは各ヨークで小さな角度のたわみを作成します。この複合的な効果は、ジョイントの最大作動角によって制限されます。たとえば、当社のユニバーサル カップリング シリーズは、トルクを損失することなく、最大 4 mm の平行オフセットと 8 度の角度ずれを同時に許容します。ただし、オフセットが大きすぎると、有効角度がカップリングの定格を超える可能性があります。当社の工場では、組み合わせた制限を確認するのに役立つオンラインの位置ずれ計算ツールを提供しています。

質問 2: シャフトの距離が不確実な場合、スプライン伸縮式ユニバーサル カップリングを使用すると、軸方向の取り付けがどのように簡素化されますか?

回答: スプライン伸縮式ユニバーサル カップリングには、軸方向にスライドするオスとメスのスプライン部分があります。設置中に、シャフト端間の距離が正確に分からない場合（モーター交換後など）、技術者はカップリングを単純に延長または圧縮してギャップに適合させます。スプラインはトルクを伝達しながら軸方向の自由な動きを可能にするため、シャフトを切断したりスペーサーを追加したりする必要がありません。当社工場のユニバーサル カップリング設計は、フレッチング腐食を防止し、長期間動かない場合でも滑らかな滑りを保証するナイロン コーティングされたスプラインを特徴としています。この機能は、作業機の交換が頻繁に発生する農業機器では特に価値があります。

質問 3: ユニバーサル カップリングを使用すると、ドライブトレイン内のフレキシブル マウントやゴム要素が不要になりますか?

回答: ユニバーサル カップリングは位置ずれに非常にうまく対処しますが、ゴムやポリウレタン カップリングのようなねじり振動の減衰は提供しません。大きなねじりパルスを伴うアプリケーション (例: 単気筒エンジンやレシプロ コンプレッサー) の場合は、ユニバーサル カップリングと別の振動ダンパーを組み合わせることをお勧めします。ただし、ほとんどの電気モーターからポンプまたはギアボックスへの用途では、ユニバーサル カップリングの金属ニードル ベアリングが、バックラッシュを発生させることなくクリーンなトルクを伝達するという優れた機能を果たします。当社の工場では、限定的なねじりコンプライアンスを提供するユニバーサル カップリングの複合ディスク バージョンを提供しています。完全なドライブトレイン分析については、当社のエンジニアリング チームにお問い合わせください。

質問 4: ベアリングの寿命を長くするために、ユニバーサル カップリングの推奨最大取り付け角度はどれくらいですか?

回答: 10,000 動作時間の設計寿命を達成するには、連続動作角度をシングル ユニバーサル カップリングの場合は 15 度未満、ダブル カルダン (CV) タイプの場合は 25 度未満に保つことをお勧めします。これらの値を超える取り付け角度でも機能しますが、それに比例してベアリングの寿命が短くなる可能性があります。たとえば、単一のユニバーサル カップリングを 20 度で動作させると、ベアリングの寿命が 4,000 時間に短縮される可能性があります。当社の工場では、すべてのユニバーサル カップリングの出荷に寿命調整係数表を同梱しています。設置中は常に可能な限り最小の角度を目指しますが、角度がゼロになることを心配する必要はありません。それがユニバーサル ジョイントの美しさです。

質問 5: ユニバーサル カップリングの取り付け位置がカップリングの容量に対して大きくずれているかどうかは、どうすればわかりますか?

回答: 取り付け中に過度の位置ずれを示す明らかな兆候が 3 つあります。まず、力を入れないとユニバーサル カップリングを両方のシャフトに完全にスライドさせることができません。次に、アセンブリを手で回転させると、1 回転につき 1 回、はっきりときつい箇所を感じます。第三に、クランプボルトが位置合わせを保持するのに苦労しているようです。これらのいずれかが観察された場合は、直定規と分度器を使用して角度とオフセットのずれを再測定してください。値が製品表の定格を超える場合は、機器の位置を変更するか、より大きなシリーズのユニバーサル カップリングを使用する必要があります。 Raydafon Technology Group Co.,Limited は、写真またはビデオ検査を通じて取り付けの問題を診断する無料の技術サポートを提供し、位置合わせの方法を推測することがないよう保証します。

結論: 当社のユニバーサルカップリングを使用して次回の設置を簡素化します

機械の設置と調整に時間や費用がかかり、イライラする必要はもうありません。詳細に説明したように、Raydafon Technology Group Co.,Limited の高品質ユニバーサル カップリングは、シャフトのミスアライメントという主要な課題に直接対処します。当社のユニバーサル カップリングは、精密レーザー ツールの必要性を排除し、取り付け時間を半分以下に短縮し、許容できる軸方向および角方向の能力を提供することで、メンテナンス チームが最初の試行で信頼性の高いドライブトレインのパフォーマンスを達成できるようにします。新しい生産ラインをセットアップする場合でも、灌漑ポンプを改造する場合でも、ハーベスタのフリートを保守する場合でも、調整の簡素化の原則は普遍的に適用されます。

インストールプロセスを変革する準備はできていますか?レイダフォンテクノロジーグループ株式会社 に今すぐお問い合わせください無料のサイズ相談をお受けします。当社の工場では、標準のユニバーサル カップリング モデルを 24 時間以内に出荷でき、また、カスタムのスプライン長や過酷な環境向けの耐食コーティングも提供しています。すべてのカップリングの購入には、アライメントクイックガイドと生涯技術サポートが含まれています。複雑な調整手順によってプロジェクトが遅れないようにしてください。今すぐ見積もりまたはエンジニアリング サンプルをリクエストして、真の簡素化がもたらす違いを体験してください。
