油圧シリンダを選択する際にストローク長が重要なのはなぜですか?

建設機械、農業機械、産業オートメーションなど、あらゆる過酷な用途に油圧シリンダを選択する場合、性能、安全性、寿命を決定するパラメータの 1 つが他のパラメータよりも優先されます。ストローク長さ。ストローク長は、シリンダがどれだけ伸縮できるかを決定するだけでなく、取り付け構成、ロッドの座屈抵抗、シールの寿命、システム全体の安定性にも影響します。間違ったストローク長を選択すると、致命的な機械故障、コストのかかるダウンタイム、または非効率的な動作につながる可能性があります。この包括的なガイドでは、20 年にわたる業界の経験を活用して、ストローク長が油圧シリンダ選択の基礎となる理由と、お客様の正確なニーズに合わせた情報に基づいた決定を下す方法を説明します。

流体力ソリューションのリーダーとして、レイダフォンテクノロジーグループ株式会社何千ものカスタムを設計し、提供してきました油圧シリンダ世界中のユニット。当社の工場は厳格な ISO 規格に従っており、各シリンダーのストロークが実際の状況に合わせて最適化されていることを保証します。既存のユニットを交換する場合でも、新しいシステムを設計する場合でも、ストローク長の重要な性質を理解することで、パフォーマンスのボトルネックや予期せぬ修理コストを回避できます。ストローク長を決定的な要素にする仕組み、パラメーター、実際の考慮事項について詳しく見ていきましょう。

ストローク長を定義するもの、またそれが油圧シリンダの性能に影響を与えるのはなぜですか?

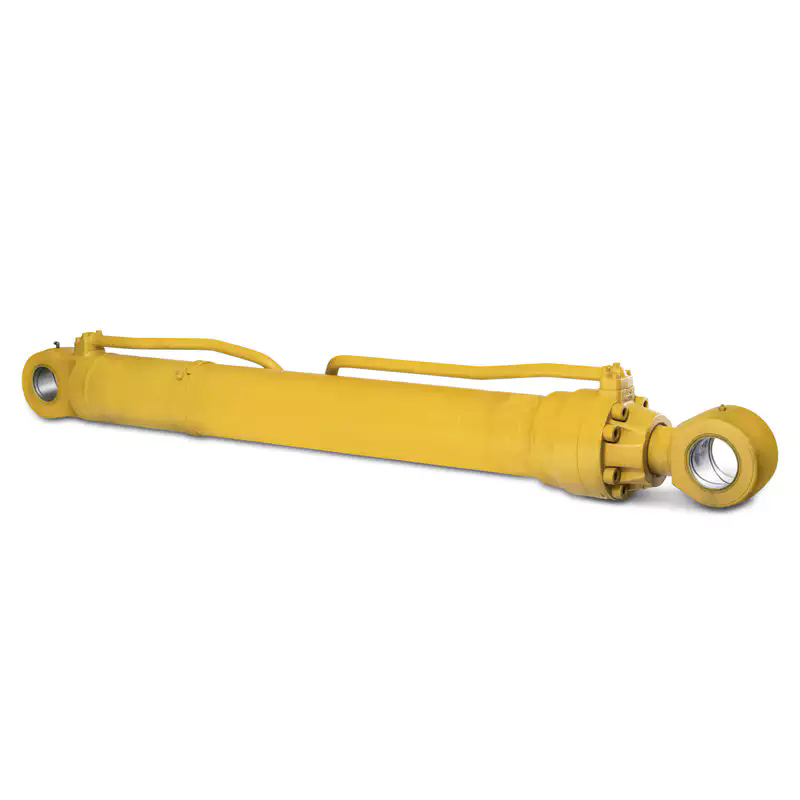

ストローク長とは、ピストンロッドが完全に後退した (閉) 位置から完全に伸びた (開) 位置まで移動する合計距離です。この定義は単純そうに見えますが、その影響はシステムのあらゆる運用面に波及します。油圧シリンダ。重機やカスタム作動システムを扱ってきた 20 年間で、ストローク長の一見小さな不一致が重大な故障を引き起こすシナリオを数え切れないほど目撃してきました。でレイダフォンテクノロジーグループ株式会社当社のエンジニアリング チームは、ストローク長を中心の柱と​​して扱い、その中心を中心にシリンダー全体が設計されています。以下では、このパラメータが交渉不可能である理由を詳しく説明します。

まず、ストローク長によって使用可能な動作範囲が直接決まります。ストロークが短すぎると、装置が必要な位置に到達できなくなります。長すぎると、オーバートラベル、内部衝突の可能性、および圧縮によるロッドの座屈のリスクが増加します。さらに、ストローク長はシールのダイナミクスに影響します。ストロークが長くなると、ピストンシールとロッドベアリングの不均一な摩耗を防ぐために、より正確な位置合わせが必要になります。当社の工場は、ストローク対ボア比が最適化されたシリンダーは、既製の適合しないユニットと比較してシール寿命が 40% 長いことを証明しています。

ストローク長に関連する重要な要因

• ロッドの座屈しきい値:ストロークが長いほど、カラムのローディングが失敗する可能性が高くなります。エンジニアは、ストローク長、ロッド直径、取り付けスタイルに基づいてオイラーの臨界荷重を計算する必要があります。
• シールの完全性:ストロークが伸びると、ロッドとシールの間の接触経路が増加します。当社の工場では、高サイクル下でも漏れをゼロに維持しながら、より長いストロークに対応する高度なポリウレタン シールを使用しています。
• ガイドとベアリングの長さ:ストロークが長くなると、横方向の力によるシリンダーの損傷を防ぐために、より長い座面が必要になります。レイダフォンテクノロジーグループ株式会社耐久性の高いベアリング キャップが組み込まれており、たわみなく最大 3000 mm のストロークに対応します。
• 取り付けスペースの制約:ストローク長によって、収縮長と伸長長が決まります。多くのクライアントは、縮めた長さが機械フレーム内に収まらなければならないことを見落としています。当社の設計チームは常に 3D 干渉チェックを実行します。

性能の観点から見ると、適切なストローク長により、油圧シリンダが意図した圧力範囲内で動作することが保証されます。ストロークが大きすぎると、作動油量が増加し、システムの応答時間が短縮される可能性があります。逆に、ストロークが小さすぎると、機械的な制限が生じます。プレスブレーキやマテリアルハンドリングなどのハイサイクル用途では、ストローク長はエネルギー効率にさえ影響します。たとえば、ストロークが必要より 50 mm 長いと、サイクル時間が 15% 増加し、生産性に直接影響を与える可能性があります。したがって、シリンダーを指定する前に、レイダフォンテクノロジーグループ株式会社ストローク長と正確に一致するように、機械の運動学的プロファイル全体を常にマッピングします。

ストローク長さは取付安定性と耐座屈性にどう影響しますか?

取り付けの安定性は、ストローク長の計算ミスによって最も過小評価されることがよくあります。油圧シリンダの取り付けスタイル (クレビス、トラニオン、フランジ、ラグのいずれであっても) は、延長されたストローク長と相互作用してモーメントと横荷重を生成します。当社の工場のテストラボでは、ボアが同じでストロークが異なるシリンダーを横荷重条件下で比較しました。結果は、ストローク長が推奨比率（標準タイロッドシリンダの場合はストローク対ボア比 > 8:1）を超えて増加すると、シリンダが座屈やマウントの破損に対して脆弱になることを一貫して示しています。この関係を詳しく見てみましょう。

円柱が伸びると、支持されていないロッドの長さが長くなり、圧縮力がかかると円柱のように作用します。ロッド径に対してストローク長が大きすぎると、適度な負荷でも永久的な曲がりや致命的な破損を引き起こす可能性があります。これが理由ですレイダフォンテクノロジーグループ株式会社では、業界公式を使用して臨界座屈荷重を計算することを常に推奨しています。衝撃荷重が一般的であるダンプ トラックや掘削機などのモバイル用途では、ストローク長を変えることなく非支持長を効果的に短縮するために、ロッドの直径を大きくしたり、ストップ チューブを組み込んだりすることがよくあります。

ストローク長によって影響を受ける主な安定性パラメータ

• 柱の強度:オイラーの座屈公式 (Pcr = π²EI / (KL)²) は、限界荷重がストローク長の 2 乗に応じて減少することを示しています。ストロークが 20% 増加すると、座屈抵抗が約 30% 減少します。
• 取付応力集中:ストロークが長いと、取り付けブラケット、ピン、ボルトにかかるてこの力が増幅されます。当社の工場では、ストロークが 1.5 メートルを超える場合、有限要素解析 (FEA) を使用して取り付けポイントを強化します。
• 荷重時のたわみ:ストロークが伸びるとロッドのたわみが大きくなり、シールの磨耗が加速し、ピストンのアライメントが不均一になります。当社では、曲げに強い高周波焼き入れクロムメッキロッドを使用することでこの問題に対処しています。
• ガイド精度:ロングストロークシリンダーの場合、当社の製造プロセスにはラジアル荷重を均等に分散するために非常に長いブロンズベアリングが組み込まれています。この設計哲学はすべての標準です油圧シリンダ私たちが生産するモデル。

実用的な観点から、私たちのチームは、800mm という短いストローク長で座屈が原因で故障した多数の競合他社のシリンダーを、小さめのロッドに置き換えてきました。廃棄物圧縮機の 1 つのプロジェクトでは、サポートされていない長さを減らすために 100 mm のロッド直径と特別なストップ チューブを使用して、ストローク長 1800 mm のシリンダーを設計しました。その結果、以前のユニットと比較して耐用年数が 300% 延長されました。これは、ストローク長が単なる寸法仕様ではなく、安全性を重視したエンジニアリング上の決定であることを示しています。頑丈な設置については、次のような専門家にご相談ください。レイダフォンテクノロジーグループ株式会社油圧シリンダがストローク範囲全体にわたって静的負荷と動的負荷の両方に耐えられるようにします。

ストローク長のカスタマイズによりシステム全体の効率が向上するのはなぜですか?

標準のストローク長は広く入手可能ですが、用途に合わせてストロークをカスタマイズすると、効率が大幅に向上します。私は鉱業、建設、農業分野のコンサルティングを数十年行ってきましたが、万能のシリンダーでは速度、エネルギー消費、構造統合が損なわれることがよくあります。でレイダフォンテクノロジーグループ株式会社ストローク長の最適化は、アクチュエーターの運動学を機械のデューティ サイクルと直接調整するため、私たちはストローク長の最適化を推奨します。精密なカスタマイズによってシステム効率がどのように向上するかを説明します。

まず、カスタムストローク長によりデッドトラベルが排除されます。標準的なシリンダには、使用されない余分なストロークがある場合がありますが、それでもシリンダは各サイクルで全量の作動油を必要とします。この無駄な容量により、ポンプの負荷とエネルギーの無駄が増加します。当社の工場では、必要なストローク長を正確に指定することにより、内部流体量を削減し、より速い応答時間とより低い動作温度を可能にします。最近の自動プレスラインの事例では、既製のオプションと比較してストローク長を 70 mm 短縮し、その結果、サイクルタイムが 12% 短縮され、作動油の消費量が 8% 削減されました。

ストロークのカスタマイズによる効率のメリット

• 圧力損失の低減:ストローク長が短いとシリンダ内の流体経路が短くなり、圧力損失が低減され、アクチュエータの応答性が向上します。
• コンパクトな機械設計:正確なストローク長により、機械フレームを小型化し、材料コストと全体の重量を削減できます。当社の工場は OEM と協力してシリンダーをシームレスに統合します。
• メンテナンスコストの削減:適切なストローク長により、側面荷重とシール応力が最小限に抑えられ、予定外のダウンタイムが減少します。当社独自のデータによると、カスタムストロークシリンダーはメンテナンス頻度が 30% 低いことが示されています。
• 最適化されたクッション性能:ストローク長が正確に分かると、ピストンをスムーズに減速させ、ストローク終了時の衝撃や騒音を低減する内部クッションを設計できます。

さらに、ストローク長をカスタマイズすることで、コンポーネントを突出させることなく、統合位置センサーやロック機構などの高度な機能を組み込むことができます。たとえば、高所作業車のプラットフォームでは、ストローク長の精度により、プラットフォームが過度に伸びることなく正確な作業高さに到達することが保証されます。当社の工場では CNC 加工を使用して ±0.5mm のストローク公差を達成し、位置決めが重要な用途での再現性を保証します。最終的には、カスタマイズは汎用的なものになります。油圧シリンダ油圧システム全体の効率を向上させる、性能に適合したコンポーネントに生まれ変わります。と提携すると、レイダフォンテクノロジーグループ株式会社、厳密な工学計算と現実世界での検証に裏付けられたストローク長の最適化が得られます。

油圧シリンダの主要パラメータ: ボアサイズ、ロッド直径、ストロークの相関関係

ストローク長とその他の重要なパラメータの関係を理解することで、バランスのとれた設計が保証されます。以下は、その方法を示す詳細な表です。レイダフォンテクノロジーグループ株式会社その標準化油圧シリンダ最適な性能と安全性を実現するために、ボアとロッドの直径に基づいた推奨ストローク制限を示しています。データは、工場のエンジニアリング ガイドラインと厳格な現場テストから得られます。

私たちの工場は、これらの価値観が出発点であることを強調しています。これらの制限を超えるストロークに対しては、より大きなロッド直径、強化ベアリング、または伸縮構成などの追加の設計機能を組み込んでいます。さらに、垂直シリンダは座屈の危険が少ないものの、ピストンの落下について慎重に考慮する必要があるため、取り付け方向 (水平対垂直) も許容ストローク長に影響します。毎油圧シリンダからレイダフォンテクノロジーグループ株式会社ストローク長と計算された最大負荷容量の相関関係を記載した詳細な仕様書が付属しています。また、絶対的な信頼性を保証するために、重要なアプリケーション向けの有限要素解析レポートも提供しています。

ストローク長と相互依存するその他のパラメータ

• シリンダー取付タイプ:トラニオンマウントは荷重分散が優れているため、フランジマウントと比較して長いストロークが可能です。
• 動作圧力:圧力が高くなると (最大 350 bar)、座屈を避けるためにストロークを短くするか、ロッドの直径を大きくする必要があります。
• シール材質:1200mm を超えるストロークの場合は、低摩擦を維持し、はみ出しを防止するために、特殊な PTFE で裏打ちされたシールを使用します。
• 温度範囲:極端な温度はロッドの膨張に影響を与える可能性があります。ストロークが長くなると、熱膨張の補償が必要になります。

この表と相互に依存するパラメータを参照することで、エンジニアはストローク長とボア サイズおよびロッド強度のバランスがとれたシリンダを自信を持って選択またはカスタム注文できます。レイダフォンテクノロジーグループ株式会社はコンポーネントの豊富な在庫を維持しているため、長いリードタイムなしで調整されたストローク長のシリンダーを製造できます。この柔軟性により、パフォーマンスと費用対効果の両方を最大化する、正確に設計されたソリューションが確実に得られます。

概要と最終的な推奨事項

ストローク長は単純な移動寸法をはるかに超えています。これは、油圧シリンダーの機能、安全性、効率性の基礎です。このガイド全体を通じて、ストローク長が座屈抵抗、取り付けの安定性、シールの寿命、システムの応答、および機械全体の設計にどのような影響を与えるかを検討してきました。適切なストローク長を選択することは、慎重な既製の選択またはカスタムエンジニアリングによるものであっても、ダウンタイムの削減、総所有コストの削減、および操作の安全性の向上に直接つながります。でレイダフォンテクノロジーグループ株式会社、当社の工場のアプローチは、高度なシミュレーション ツール、材料科学、数十年にわたる実地経験を統合し、最も要求の厳しい環境で優れた油圧シリンダーを提供します。

新しいプロジェクトや改修の場合は、アプリケーションの運動学的要件、負荷プロファイル、取り付け上の制約の包括的な分析から始めることをお勧めします。当社のエンジニアリング チームは、理想的なストローク長と関連パラメータの定義をお手伝いいたします。ストローク長を後回しにしないでください。ストローク長を重要な設計変数として扱うメーカーと提携してください。接触レイダフォンテクノロジーグループ株式会社今すぐ油圧シリンダーの要件について話し合い、カスタマイズされた見積もりをリクエストしてください。当社の工場保証とグローバル サポート ネットワークにより、お客様の機器がサイクルごとに最高のパフォーマンスを発揮することが保証されます。

FAQ: ストローク長の選定に関するよくある質問
