精密歯車はなぜ標準的な工業用歯車と違うのですか?

Gears are the backbone of mechanical power transmission, yet not all gears are created equal.の違い精密歯車そして、標準的な産業用ギアは、単に価格やブランドの問題ではなく、エンジニアリング哲学、製造プロセス、品質保証における根本的な違いです。精密ギアの核心は、非常に厳しい公差 (通常は AGMA Q10 ～ Q15 以上)、優れた表面仕上げ (Ra < 0.4 μm)、および伝達エラー、ノイズ、振動を最小限に抑える最適化された歯の形状によって定義されます。対照的に、標準的な工業用歯車は、より緩やかな公差 (AGMA Q6 ～ Q9) で製造されており、適度な騒音と効率が許容される汎用用途向けに設計されています。 Raydafon Technology Group Co.,Limited の当社工場では、20 年以上にわたって両方のタイプの歯車を生産してきましたが、CNC 研削、高度な超硬工具によるホブ切り加工、超仕上げなどの精密製造技術がより利用しやすくなるにつれて、2 つのタイプの歯車間のギャップが拡大していることに気づきました。この記事では、プレシジョン ギアを工業用ギアと区別する技術的、材料、品質管理の要素と、これらの違いがロボットから風力タービンに至るまでのアプリケーションにとって重要である理由について説明します。

精密歯車と標準的な工業用歯車の違いは、寸法精度、表面の完全性、材料の選択と熱処理、検査とテストのプロトコル、アプリケーション固有の設計の最適化という 5 つの主要な領域に根ざしています。標準的な工業用歯車は通常、ホブ加工または成形され、「カットされたまま」の状態で残され、歯形は理想的なインボリュートから数百分の 1 ミリメートルずれています。一方、精密歯車では、歯間の誤差を 2 μm 未満にするために、研削、ホーニング、シェービングなどの二次加工が行われます。このレベルの精度により、バックラッシュが減少し、歯面全体の負荷分散が改善され、歯車の出力密度と疲労寿命が大幅に向上します。 Raydafon では、航空宇宙、医療ロボット、高速鉄道、防衛など、故障が許されない業界向けに精密歯車を製造しています。この包括的なガイドでは、精密歯車を定義する製造プロセス、品質基準、性能指標を詳細に説明し、当社の工場の製品範囲の詳細な技術仕様を提供します。あなたが設計エンジニア、調達専門家、またはメンテナンス専門家であっても、この記事は、精密歯車がなぜ高価であるのか、そしてそれらが本当に必要な場合を理解するのに役立ちます。

目次

• 1. 精密歯車はなぜ大幅に高い寸法精度を達成できるのでしょうか?
• 2. 精密歯車は騒音、振動、伝達誤差をどのように軽減するのでしょうか?
• 3. 当社の精密歯車シリーズの主な技術仕様は何ですか?
• 4. 精密歯車はどのようにして動力伝達システムの寿命を延ばすことができるのでしょうか?
• よくある質問 (FAQ)
• 結論とギア選択の相談

なぜ精密歯車は大幅に高い寸法精度を達成できるのでしょうか?

寸法精度は、精密歯車と標準的な工業用歯車の最も基本的な違いです。標準的な工業用歯車では、30 ～ 50 µm の歯形誤差が許容されると考えられていますが、精密歯車では通常、歯形誤差は 2 ～ 5 µm 以内に抑えられます。この驚くべき精度は、高度な工作機械、厳格な環境制御、および多段階の仕上げプロセスの組み合わせによって実現されます。標準的な歯車は多くの場合、ホブ加工または成形された後、基本的なバリ取り作業のみを行って「グリーン」状態のままにされます。ただし、精密歯車では、最初の切削加工後に研削、ホーニング、またはシェービングが行われます。特に研削プロセスでは、ビトリファイドホイールまたはCBNホイールを使用して一度にわずか数ミクロンの材料を除去し、ホブ切りだけでは不可能な表面仕上げを実現します。私たちの工場はレイダフォンテクノロジーグループ株式会社は、ドイツとスイスの最先端の CNC 歯車研削盤に多額の投資を行っており、AGMA Q12 および DIN 1 仕様に一貫して適合する精密歯車の製造を可能にしています。

精密歯車の優れた寸法精度に貢献する主な要因:

• 高度な加工技術:当社の精密歯車は、熱膨張、工具の磨耗、機械のたわみをリアルタイムで補正できる多軸 CNC 歯車研削盤を使用して製造されています。この閉ループ制御により、歯形、ねじれ、リードの精度が長期間の生産にわたってサブミクロン レベル内に維持されることが保証されます。
• 温度管理された生産環境:当社工場では、精密研削エリアは温度管理された環境（20℃±1℃）を維持しています。 5°C の温度変化でも、鋼歯車は 100mm あたり最大 0.3 µm 膨張する可能性があり、目標公差が 2 µm の場合、これは重大な意味になります。周囲温度を制御することで、歯車の寸法を一貫した条件下で測定および補正します。
• 精密検査と補償：研削後、各精密歯車は、歯の表面を 3 次元でマッピングする CNC 歯車測定ステーション (クリンゲルンベルク分析装置やグリーソン分析装置など) で測定されます。このデータは研削盤にフィードバックされ、次のサイクルで残っている誤差が補正され、継続的な改善ループが形成されます。
• 研削後のバリ取りとエッジブレーク:かみ合いに影響を与えるバリや鋭利なエッジがある標準的なギアとは異なり、当社の精密ギアには制御されたバリ取りとエッジ半径のプロセスが施されます。これにより応力の上昇を取り除き、歯の接触パターンを改善し、精度と耐久性の両方に貢献します。

これらの数値を大局的に捉えるために、高速 CNC 工作機械の歯車列を考えてみましょう。 50 µm のプロファイル誤差を持つ標準的な工業用ギアでは、重大なバックラッシュと伝達誤差が発生し、部品の表面仕上げが低下し、工具の摩耗が促進されます。対照的に、プロファイル誤差 3 μm の精密ギアを使用すると、機械は位置決め精度を ±2 μm 以内に維持できるため、航空宇宙エンジンのブレードなどの高公差部品の製造が可能になります。当社の工場では、同様の用途で標準ギアから当社の精密ギアに切り替えると、スクラップ率が 40% 削減され、機械のスループットが 15% 向上したことが記録されています。このレベルの精度はデータシート上の単なる数値ではなく、測定可能な生産性の向上に直接変換されます。

さらに、精密歯車の寸法精度は、歯車の穴、キー溝、取り付け面にまで及びます。標準的な工業用歯車では、これらの形状は多くの場合、公差 ±0.1 mm でホブ加工またはブローチ加工されています。当社のプレシジョン ギアでは、±0.005 mm の公差で穴を研削してキー溝の位置を決め、完璧な同心性を保証し、取り付け時の振れを最小限に抑えます。寸法管理に対するこの総合的なアプローチにより、精密歯車はあらゆるミクロンが重要となる用途に不可欠なものとなります。

精密歯車は騒音、振動、伝達誤差をどのように軽減するのでしょうか?

騒音、振動、および伝達エラーは、相互に関連する現象であり、動力伝達システムの性能を低下させます。標準的な工業用歯車は、歯形が粗く表面粗さが大きいため、噛み合い周波数とその高調波で重大な励起が発生します。これにより、可聴ノイズが発生するだけでなく、ベアリング、シャフト、ハウジングに追加の動的負荷がかかり、システムの寿命が短くなります。 Precision Gears は、歯の微細形状の最適化、表面仕上げの強化、アセンブリの正確な位置合わせという 3 つの主要なメカニズムを通じてこれらの問題を軽減します。精密歯車の歯形は、単なる理論上のインボリュートではありません。通常、荷重による歯のたわみを補正するために、チップリリーフ、ルートリリーフ、クラウニングが修正されます。これにより、歯車がかみ合い率全体にわたってスムーズに噛み合うことが保証され、修正されていないインボリュート歯を備えた標準歯車と比較して振動振幅が 70% も低減されます。

精密歯車が騒音と振動を低減する具体的な方法:

• マイクロジオメトリの最適化:当社の精密歯車は、負荷時の接触パターンを予測するコンピューター支援歯接触解析 (TCA) を使用して設計されています。次に、放物線状のクラウニングなど、歯形とねじれに意図的な変更を加えて、ほぼ均一な荷重分布を実現します。これにより、標準的なギアの一般的な振動源であるエッジ接触が防止されます。
• 表面仕上げの改善:精密歯車に使用される研削および超仕上げプロセスでは、ホブ歯車の表面粗さが Ra > 1.6 μm であるのに対し、Ra < 0.2 μm になります。滑らかな表面により、摩擦や高周波振動の原因となるスティックスリップ現象が軽減されます。当社の工場では、振動仕上げプロセスを使用して、残留圧縮応力を備えたマイクロピーニング表面を生成し、振動をさらに低減し、疲労強度を高めます。
• 伝送エラーの最小化:伝達誤差は、被駆動ギアの実際の角度位置と理論上の角度位置との間の偏差です。標準的なギアでは、伝達誤差が 100 秒角を超える場合があり、精密用途では許容できない速度変動が発生します。当社の精密ギアは、ロボット工学やウェーハ処理装置などの用途に不可欠な伝達誤差 10 秒角未満を達成するように研磨されています。
• バランシングと動的テスト:標準的なギアとは異なり、当社のプレシジョン ギアは動的バランスが取られ、ギア騒音テスト装置でテストされます。ギアペアは動作速度で動作し、騒音スペクトルが分析されます。異常な音成分は製造エラーに遡り、ギアの出荷前に修正されます。

風力タービン業界では、ギアボックスが大きなトルク変動にさらされ、20 年間にわたって確実に動作する必要があるという実際的な例があります。大手風力タービン OEM は、3 MW タービンの遊星段で標準の産業用ギアを当社の精密ギアに置き換えました。その結果、ギアボックスの騒音が 12 dB 減少し (知覚される音量が半減)、メイン シャフトに伝達される動的負荷が 30 パーセント減少しました。タービンのギアボックスの検査間隔が 6 か月から 18 か月に延長され、メンテナンス コストが大幅に節約されました。 Raydafon Technology Group Co.,Limited の工場では、負荷時のギア本体のねじれを考慮して特別に設計されたねじれ角の修正を施した精密ギアを製造しており、タービンが最大出力のときでも歯の接触が最適に保たれます。

さらに、Precision Gears による伝達誤差の低減は、多軸工作機械において非常に重要です。標準的な歯車を備えた一般的な歯車列では、50 秒角変動する伝達誤差が発生する可能性があり、これは工具先端での数十ミクロンのオーダーの位置決め誤差に相当します。伝達誤差が 10 秒角未満の当社の精密歯車により、機械は金型や金型の高精度加工に不可欠な位置精度 ±5 μm を維持できます。これは、精密歯車の利点が騒音や振動を超えて広がり、生産システム全体の品質と能力に直接影響を与えることを示しています。

当社の精密歯車シリーズの主な技術仕様は何ですか?

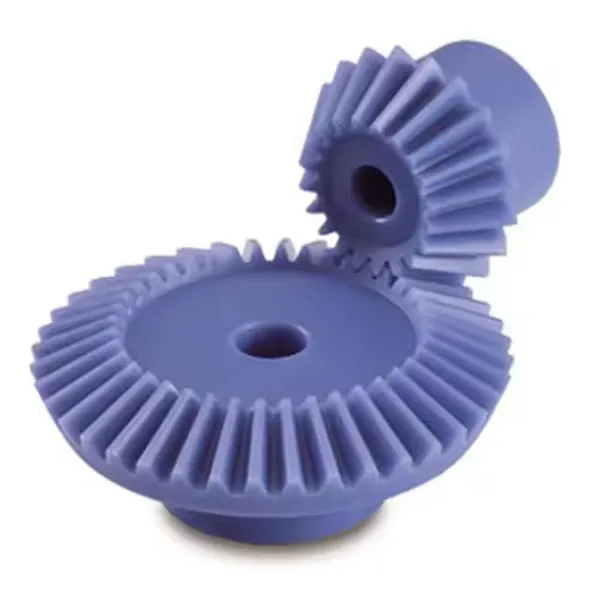

レイダフォンテクノロジーグループ株式会社 は、幅広いサイズ、材質、用途をカバーする包括的な精密歯車を製造しています。当社の製品ラインには、平歯車、ヘリカル歯車、ベベル歯車、ウォーム歯車が含まれており、モジュールの範囲は 1 mm ～ 20 mm、直径は最大 2,500 mm です。以下の表は、航空宇宙、ロボット、医療機器、再生可能エネルギーなどの業界で使用されている最も一般的な Precision Gear シリーズの主な仕様をまとめたものです。当社の工場では、ご要望に応じて、さらに厳しい公差の歯車やカスタム素材を製造することができます。

これらの標準シリーズに加えて、当社の工場では精密歯車に特化したさまざまなオプションを提供しています。これらには、潤滑が制限されている用途向けのドライラン コーティング (DLC や MoS2 など)、状態監視用の統合温度センサー、航空宇宙用途向けのギア本体から材料を除去した軽量構造などが含まれます。また、歯の​​曲げや接触応力の有限要素解析 (FEA) を含む完全なカスタム ギア設計サービスも提供し、精密ギアがお客様の特定の負荷と速度要件に合わせて最適化されるようにします。

当社のすべての精密歯車には、歯車測定表 (歯形、ねじれ、ピッチ誤差)、表面粗さ測定値、および材料試験証明書を含む包括的な試験報告書が付属しています。また、三次元測定機 (CMM) を使用して、穴、キー溝、取り付け面などのすべての重要な形状の全数検査レポートも提供します。 Raydafon の工場は、ISO 17025 規格に準拠して校正された、完全装備の計測研究所を維持しています。この品質管理への取り組みにより、当社の施設から出荷されるすべての精密歯車が指定された公差を満たしているか、それを超えていることが保証され、お客様が最も要求の厳しい用途で当社の歯車を安心して使用できるようになります。

精密歯車はどのようにして動力伝達システムの寿命を延ばすことができるのでしょうか?

精密歯車の優れた精度、表面仕上げ、材料品質は、性能を向上させるだけでなく、動力伝達システム全体の耐用年数を大幅に延長します。どのギアボックスにおいても、ギアは最も大きなストレスがかかるコンポーネントであり、通常、ギアの故障がシステムのダウンタイムの主な原因となります。精密ギアは、接触応力を軽減し、潤滑膜の厚さを改善し、応力上昇要因を排除することにより、主な故障メカニズムであるピッチング、スカッフィング、歯の破損を軽減します。 Raydafon Technology Group Co.,Limited の工場では、標準ギヤと精密ギヤの両方について広範な寿命テストを実施しており、その結果は、精密ギヤが同一の動作条件下で同等の標準ギヤの耐用年数の 2 ～ 5 倍であることを一貫して示しています。この寿命の延長は、メンテナンスコストの削減、スペアパーツ在庫の削減、およびシステム全体の可用性の向上につながります。

精密歯車s がシステムの寿命を延ばす具体的な方法:

• 負荷分散の改善:精密な歯の形状と精密ギアの微細な修正により、負荷が歯面全体に均等に分散され、ピーク接触応力が軽減されます。標準的な歯車では、歯の接触が悪いと応力集中が平均より 30 ～ 50% 高くなり、早期のピッチングが発生する可能性があります。当社の精密ギアは、歯面全体で接触応力の変動を 10% 未満に維持し、ピッチング寿命を大幅に延長します。
• 強化された潤滑体制:当社の精密ギアの非常に滑らかな表面仕上げ (Ra < 0.2 µm) により、噛み合う歯の間に完全な弾性流体力学 (EHL) 潤滑膜の形成が促進されます。このフィルムは金属表面を分離し、擦り傷や摩耗につながる直接接触を防ぎます。表面が粗い標準歯車では、潤滑膜が不十分なことが多く、境界潤滑が発生して摩耗が促進されます。
• 動的負荷の軽減:精密歯車によって発生する伝達誤差と振動が少ないため、ベアリング、シャフト、ハウジングに伝わる動的負荷が軽減されます。これにより、これらの下流コンポーネントの摩耗と疲労が軽減され、ギアボックス全体の寿命が延びます。風力タービンの用途では、当社の精密ギアは動的負荷係数を 1.3 から 1.1 に削減しました。これは、ベアリングの寿命が 30% 増加したことに相当します。
• 優れた材料の完全性:精密歯車は、非金属介在物を最小限に抑えるために真空脱ガスおよび精製された高品質の合金鋼から製造されています。当社の熱処理プロセスには、制御された浸炭サイクルとその後の -80°C までの深冷が含まれており、これにより残留オーステナイトが変態し、微細構造が安定します。これにより、高い表面硬度 (58 ～ 62 HRC) と強靱なコアを備えた歯車が得られ​​、表面疲労と歯の曲げ疲労の両方に対する耐性が得られます。

鉱山業界のケーススタディは、寿命延長の可能性を示しています。大規模な銅鉱山では、コンベア駆動システムで 9 ～ 12 か月ごとにギアボックスの故障が発生しており、故障ごとに修理とダウンタイムで 10 万米ドル以上の費用がかかっていました。当社のプレシジョン ギアに切り替えた後、ギアボックスは故障することなく 4.5 年間稼働し、メンテナンス チームは、定期的なオーバーホール中に検査したところ、ギアの磨耗は最小限であったと報告しました。鉱山のメンテナンス管理者は、計画外のダウンタイムがなくなり、スペアパーツの交換頻度が減ったために、歯車システムの総所有コストが 5 年間で 60% 削減されたと推定しました。

さらに、Precision Gears が騒音と振動を低減して動作できることには副次的な利点があります。それにより、過剰な熱や不安定性のリスクを発生させることなく、システムを高速で動作させることができます。これにより、多くの産業用途で、モーターやギアボックスのサイズをアップグレードすることなく、スループットを 10 ～ 20% 向上させることができます。当社の工場では、お客様の特定の動作条件 (トルク、速度、温度、潤滑) を入力し、標準ギアと精密ギアの両方の予想寿命を推定する寿命延長計算ツールを提供しており、情報に基づいた投資決定を支援します。 Precision Gears を選択すると、単にコンポーネントを購入するだけではなく、生産システム全体の長期的な信頼性と収益性に投資することになります。

よくある質問 (FAQ)

質問 1: アプリケーションでは、標準の工業用歯車ではなく精密歯車を選択する必要があるのはどのような場合ですか?

回答: アプリケーションで次のいずれかが必要な場合、高回転速度 (5,000 rpm 以上)、非常に低いノイズや振動 (例: 医療機器またはハイエンドオーディオ機器)、非常に正確な位置決め (例: ロボット工学または CNC 工作機械)、またはギアが故障が許容されないミッションクリティカルなシステム (例: 航空宇宙または防衛) にある場合には、精密ギアを選択する必要があります。標準的な産業用ギアは、コンベア ドライブ、農業機械、基本的なマテリアル ハンドリングなどの低速、低精度の用途に適しています。 Raydafon Technology Group Co.,Limited の工場では、お客様の特定のニーズに対して高精度ギアと標準ギアのどちらが最も費用対効果の高い選択肢であるかを判断するのに役立つ無料のアプリケーション分析を提供しています。

質問 2: もともと標準ギアを使用していた既存のギアボックスに精密ギアを後付けできますか?

回答: はい、多くの場合、ギアの寸法 (ピッチ直径、歯幅、ボア サイズ、キー溝) が元のギアと一致していれば、プレシジョン ギアを既存のギアボックスに後付けできます。ただし、プレシジョン ギアの精度が向上すると、ギア ペアのバックラッシュと接触パターンが変化し、相手ギアの性能に影響を与える可能性があります。ギアペアに互換性があることを確認するために、改造する前にギア接触解析を実行することをお勧めします。当社の工場では、既存のギアボックス ハウジングとシャフトの測定や、特定の用途に最適化された精密ギアの製造などの改造サービスを提供しています。

質問 3: 精密ギアは標準ギアよりもメンテナンスや修理に費用がかかりますか?

回答: 精密歯車は初期コストが高くなりますが、通常、標準歯車よりもメンテナンスの必要が少なく、耐用年数が長くなります。精密ギアの摩耗やピッチングが軽減されるため、頻繁に検査や交換を行う必要がなくなります。メンテナンスが必要な場合、修理手順は標準的なギアの場合と同様で、通常はギアを取り外して検査し、損傷している場合は交換します。ただし、精密歯車は高品質の材料で作られ、表面硬化されているため、精度を回復するために再研磨または再プロファイルが行われる場合がありますが、標準的な歯車は通常廃棄されます。当社の工場では、精密歯車の修理サービスを新品歯車の価格の約 30 ～ 40% で提供しています。

質問 4: Raydafon Technology Group Co.,Limited は、精密歯車の製造に関してどのような認証を取得していますか?

回答: 当社の工場は、自動車用途に関して ISO 9001:2015 (品質管理)、ISO 14001:2015 (環境管理)、および IATF 16949:2016 の認証を取得しています。また、当社はいくつかの大手航空宇宙企業への認定サプライヤーでもあり、熱処理および非破壊検査に関して NADCAP 認定を取得しています。さらに、当社の Precision Gear 製品は、AGMA 2015、DIN 3962、および ISO 1328-1 規格の要件を満たしています。当社は、すべての注文に対して、材料試験レポート、寸法検査レポート、表面仕上げ測定値を含む完全な証明書セットを提供します。

質問 5: プロトタイピングまたはカスタム用途向けに、精密ギアを少量で製造できますか?

回答: はい、当社の工場には、ワンオフのプロトタイプを含む精密歯車を少量生産するための設備が完備されています。多くのアプリケーションでは、既製では入手できないカスタム ギアが必要であることを私たちは理解しています。当社の柔軟な生産ラインは、大量生産と同じレベルの品質と精度で、1 ～ 10 個のバッチサイズに対応できます。また、最先端の 3D プリンティングと 5 軸加工を使用して、短納期プロジェクトを実現し、最短 5 営業日でプレシジョン ギアを納品できるラピッド プロトタイピング サービスも提供しています。

結論: 妥協のないパフォーマンスと信頼性を実現するには、精密ギアを選択してください

精密歯車と標準的な工業用歯車の違いは大きく、広範囲に及びます。ミクロン単位で測定される寸法精度から、完全な流体膜潤滑を可能にする表面仕上げまで、精密歯車は最も要求の厳しい用途向けに設計されています。騒音と振動を低減し、システムの寿命を延ばし、標準のギアでは処理できない高速性と負荷を可能にします。 Raydafon Technology Group Co.,Limited の工場は、精密歯車製造の技術と科学を習得し、高度な研削技術、厳格な品質管理、歯車のダイナミクスに対する深い理解を組み合わせて、最高の世界基準を満たす歯車を製造しています。
