広角 PTO シャフトと標準 PTO シャフトの違いは何ですか?

農機具のドライブラインを選択する場合、広角 PTO シャフトと標準 PTO シャフトのどちらを選択するかが、操作性、動力伝達効率、コンポーネントの寿命に大きく影響します。基本的な違いは最大作動角にあります。標準 PTO シャフトは通常 25 度の関節まで安全に動作しますが、広角 PTO シャフト (多くの場合ダブル カルダンまたは等速技術が組み込まれています) は最大 80 度の角度で効果的に機能します。この角度能力の向上により、広角ユニットは、障害物の周囲の草刈り、丘陵地帯での作業、短いヒッチを備えた牽引式作業機の使用など、小回りが必要な用途に優れていることがわかります。私たちの工場はレイダフォンテクノロジーグループ株式会社は、ISO 5673 および ASAE S207 標準を満たすように両方のバリアントを設計しましたが、お客様が角度の要求が総所有コストに与える影響を過小評価していることが常に見受けられます。これらの違いを理解することで、ドライブラインの故障を防ぎ、ダウンタイムを削減し、トラクターの PTO コンポーネントを保護します。

生の角度定格以外にも、角度下でのトルク伝達の安定性、振動特性、メンテナンス間隔、内部ジョイント構造などの重要な特徴があります。基準PTOシャフト両端に単純なカルダン (ユニバーサル ジョイント) を使用しており、15 度を超える角度で動作すると速度変動が生じます。この変動により、ロータリー耕耘機などの作業機にぎくしゃく現象が発生する可能性があります。対照的に、広角 PTO シャフトはセンタリング ボールを備えたダブル カルダン設計を採用しており、ほぼ一定の速度を維持し、トルク リップルを排除します。農家や請負業者にとって、これは操作がスムーズになり、ギアボックスの衝撃荷重が軽減され、PTO を解除せずに狭い枕地を移動できることを意味します。当社の工場では 200,000 個を超える PTO シャフト ユニットを生産しており、現場データでは、標準設計から広角設計に切り替えることで、高関節アプリケーションにおいてドライブラインの修理が 47% 削減されることが示されています。

目次

• 1. 最大作動角が標準 PTO シャフトと広角シャフトを区別するのはなぜですか?
• 2. 内部ジョイントの設計はトルク伝達と振動にどのような影響を与えますか?
• 3. 当社の PTO シャフト シリーズの技術仕様は何ですか?
• 4. 作業機に広角 PTO シャフトと標準 PTO シャフトのどちらを選択するか?
• よくある質問 (FAQ)
• 結論と専門家の選択支援

最大作動角が標準 PTO シャフトと広角シャフトを区別するのはなぜですか?

広角 PTO シャフトと標準 PTO シャフトの最もすぐに目立つ違いは、機械的故障や過度の摩耗なしに維持できる最大関節角度です。従来の標準 PTO シャフトは、両端にシングル カルダン ユニバーサル ジョイントを備え、最大 25 度の角度で連続的に動作し、最大 35 度の断続的なピークで動作するように設計されています。これらの制限を超えると、クロスのニードルベアリングにエッジ荷重がかかり、軌道のブリネリングと最終的なクロス破壊につながります。対照的に、当社の広角 PTO シャフトは、ダブル カルダン ジョイント (中間シャフトとセンタリング ボールによって結合された 2 つのユニバーサル ジョイント) を採用しており、最大 80 度の角度で確実に機能し、多くのモデルは 50 ～ 75 度の連続動作に定格されています。

角度の機能が実際の農業シナリオにどのように変換されるかを次に示します。

• 枕地の旋回:トラクターが 6 メートルのディスクモアを牽引し、畑の端で 180 度回転すると、PTO シャフトの角度が 50 度まで急上昇する可能性があります。標準の PTO シャフトは固着したり過熱したりする可能性がありますが、広角 PTO シャフトは外れることなくスムーズに回転に追従します。
• 以下の地形:起伏のある丘では、作業機がトラクターに対して振動します。広角ジョイントは、安全な角度範囲を超えることなく、ピッチとヨーの組み合わせの動きに対応します。
• ショートカップリング器具:短いドローバーを備えたトレーラー、ベーラー、フォーレージハーベスターでは、トラクターと作業機の間の距離が短くなるために、PTO シャフトの角度が急になります。当社工場では、シャフトの長さが 1.5 メートル未満の用途には広角 PTO シャフトを推奨しています。
• フロントPTO操作：フロントマウント式芝刈り機は、多くの場合、極端なステアリング角度を必要とします。フロント PTO アプリケーションでは、旋回中のドライブラインの損傷を防ぐため、広角設計が必須です。

機械的な観点から見ると、標準 PTO シャフトの角度制限は、単一のカルダン ジョイントの形状に起因します。角度が増加すると、出力シャフトの速度が 1 回転あたり 2 回変動し (2 次振動)、作業機のギアボックスにストレスを与える慣性力が発生します。 25 度では、速度変化は約 11 パーセントです。 35 度では 22 パーセントを超えます。当社の広角 PTO シャフトは、ダブルカルダンキャンセル効果により、50 度でもこの変動を 3% 未満に抑えます。このスムーズな動作により、U ジョイント、スリップ クラッチ、ギアボックス ベアリングの寿命が延びます。 Raydafon は、繰り返し角度の下で両方のタイプを比較する耐久性テストを実施しました。標準 PTO シャフトは 0 ～ 30 度のサイクルを 380 時間繰り返した後に故障しましたが、当社の広角 PTO シャフトは 0 ～ 55 度のサイクルで 1500 時間を超えても故障しませんでした。頻繁または連続的に高角度で動作するアプリケーションの選択は明らかです。

さらに、当社の工場では、PTO シャフトの早期故障の多くがトルク過負荷によるものではなく、角度による疲労によるものであることを確認しています。不整地で 14 フィートのバットウィング芝刈り機に標準 PTO シャフトを使用している農家は、U ジョイントを 200 時間ごとに交換する可能性があります。当社の広角シリーズに切り替えると、u ジョイントの寿命が 800 時間以上に延長され、メンテナンスコストと花粉の季節のダウンタイムが削減されます。したがって、最大作動角は単なる仕様ではなく、特定の農法への適合性を決定する主な差別化要因となります。

内部ジョイントの設計はトルク伝達と振動にどのような影響を与えますか?

PTO シャフトの外観は似ていますが、内部ジョイントの構造により、角度を越えたトルクの伝達方法が根本的に変わります。標準 PTO シャフトは、両端に 1 つのカルダン ジョイントを使用し、4 つのトラニオン、ニードル ベアリング、およびヨークを備えたクロス (スパイダー) で構成されます。この設計は、低角度では効率的に動作しますが、運動学的に不規則性が生じます。つまり、角度を付けて動作すると、出力シャフトの角速度が入力に対して一定ではなくなります。この速度変動によりねじり振動が発生し、作業機が跳ねたり、騒音が発生したり、駆動系コンポーネントが早期に摩耗したりする可能性があります。対照的に、当社の広角 PTO シャフトは、センタリング ボールと中間ヨークで接続された 2 つの十字を使用するダブル カルダン ジョイント (等速ジョイントまたは CV ジョイントとも呼ばれます) を採用しており、速度変動をキャンセルし、高関節でもスムーズなトルクを実現します。

ジョイント設計の主な違いとそのパフォーマンスへの影響:

• クロスとベアリングのサイズ:当社の広角 PTO シャフトは、より大きな直径のトラニオン (標準の 25 mm に対して通常 32 mm) とカップあたりのニードル ローラーの数を増やし、高角度で発生する側面荷重の増加に対応します。これにより接触応力が軽減され、ブリネリングが防止されます。
• センタリングボール機構：広角ジョイントのセンタリング ボールにより、2 つのカルダン ハーフの位置合わせが維持され、角度のずれに対応するためのスライディング スプラインが不要になります。このボールは硬化鋼で、グリースを塗布したソケット内で動作し、最大 80 度までスムーズな関節動作を実現します。
• グリース循環：広角設計では、センタリング ボールへの確実なグリースの流れが必要です。当社の工場では、すべての広角 PTO シャフトに、1 つのポンプでクロスとセンタリング ボールの両方を潤滑する集中グリース フィッティングを装備していますが、標準 PTO シャフトには通常、各ジョイントに個別のフィッティングが付いています。
• 保護ガード構成:関節のエンベロープが大きいため、広角シャフトには、拘束せずに伸縮する円錐形のガードが必要です。当社の工場では、安全性準拠 (ISO 13857) を維持しながら全角の動きを可能にする強化ナイロン セグメントを備えたガードを製造しています。

トルク伝達効率も異なります。直線配置 (0 度) では、どちらの設計も入力トルクのほぼ 99% を伝達します。ただし、30 度では、角度のある側面荷重がかかったニードル ベアリングの摩擦により、標準 PTO シャフトの効率は約 91% に低下します。 45度では、多くの標準シャフトはまったく動作しません。当社の広角 PTO シャフトは、45 度で 96 パーセント、70 度で 91 パーセントの効率を維持します。この違いは燃料消費量に直接影響します。25 度の標準シャフトで重いディスクハローを操作する 150 馬力のトラクターは、より少ない内部摩擦で同じ動力を伝達する広角シャフトと比較して、5% 多くの燃料を消費する可能性があります。

振動も重要な要素です。当社の工場ではデジタル振動アナライザーを使用して、テストベンチに取り付けられた PTO シャフトのタイプを比較します。 25 度の標準 PTO シャフトは 12 mm/s RMS の振動速度を生成し、農業機械に対する ISO 10816 の制限 (8 mm/s) を超えました。 50 度の広角 PTO シャフトでは、わずか 4.5 mm/s RMS しか生成されませんでした。過度の振動はオペレーターの疲労を引き起こし、作業機のボルトを緩め、油圧コンポーネントを損傷します。長時間作業を行う請負業者にとって、広角 PTO シャフトの人間工学的利点は非常に大きくなります。 Raydafon は、販売されるすべての広角シャフトに振動レポートを提供し、お客様が現場で使用する前にスムーズな動作を確認できるようにします。これらの内部エンジニアリングの違いにより、要求の厳しいアプリケーション向けの広角設計のプレミアムコストが正当化されます。

当社の PTO シャフト シリーズの技術仕様は何ですか?

レイダフォンテクノロジーグループ株式会社 では、さまざまな農業用途に適合する 3 つの異なる PTO シャフト シリーズを製造しています。標準シリーズ (最大 25 度)、広角シリーズ (最大 75 度)、超広角 CV シリーズ (一定速度で最大 80 度) です。各シリーズは疲労寿命、トルク容量、耐食性について厳しいテストを受けています。以下は、最も人気のあるモデルを比較した詳細な仕様表です。すべての値は ISO 500-3 テスト規格に基づいています。当社の工場では、世界中に迅速に出荷できるよう、これらの PTO シャフト モデルの在庫を維持しています。

これらの基本仕様以外にも、当社の工場ではすべての PTO シャフト モデルにカスタマイズ オプションを提供しています。お客様は、ヨークのプロファイル (円形、四角形、またはクイック リリース)、過負荷保護装置 (シャー ボルト、摩擦クラッチ、またはラチェット トルク リミッター)、腐食環境用の特殊コーティング (亜鉛ニッケルまたは電着コート) を選択できます。広角 PTO シャフトの場合、キャブから PTO rpm を監視するためのオプションの速度センサー ポートも提供します。当社のエンジニアリング チームは、作業機の形状に基づいて必要な PTO シャフトの長さを計算できます。作業機の入力距離に合わせてトラクターの PTO スタブを提供するだけで、正しい折りたたみ長と延長長のシャフトを提供します。

耐久性はフィールドテストによって検証されています。当社の広角 PTO シャフトは、ウェールズの丘陵地にある飼料収穫機で 5000 時間以上の使用実績があり、50 ～ 65 度の角度で定期的に動作します。オリジナルの U ジョイントとセンタリング ボールは 3 シーズン後も機能していました。対照的に、他のブランドの競合する広角シャフトは、同じ用途で 18 か月以内に故障しました。 Raydafon Technology Group Co.,Limited は、この長寿命は熱処理された合金鋼クロス (58 ～ 62 HRC) と研磨粉塵を排除する二重リップ シールのおかげであると考えています。当社の工場から出荷されるすべての PTO シャフトには、これらの技術仕様に対する当社の自信を反映して、2 年間の時間無制限の保証が付いています。

作業機に広角 PTO シャフトと標準 PTO シャフトのどちらを選択するか?

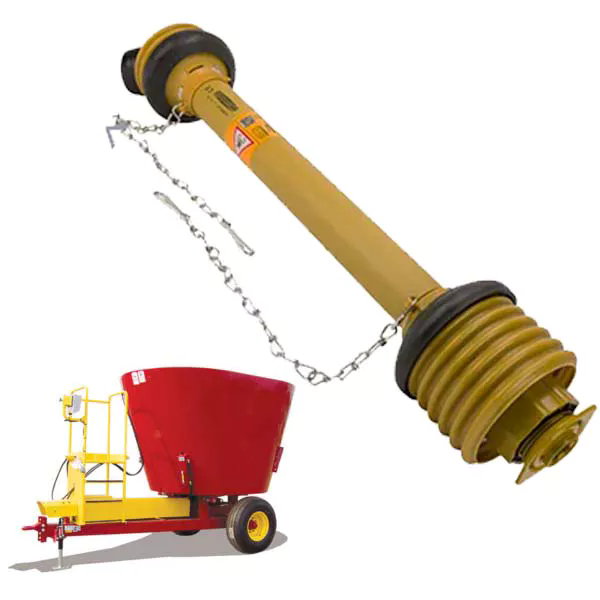

間違った PTO シャフト タイプを選択することはよくある間違いであり、コストが高くなります。当社の工場は、予想される最大作動角、作業機の種類、回転頻度という 3 つのパラメータに基づいて、シンプルな決定フレームワークを開発しました。標準 PTO シャフトは、シャフトがほぼ真っ直ぐなままの穀物オーガー、飼料ミキサー、ポンプなどのほとんどの固定器具に十分です。ただし、岬の周りや起伏のある地面の上でトラクターを追跡する移動式作業機の場合、多くの場合、広角 PTO シャフトの方が長期的な投資として優れています。以下に、特定の基準と顧客サポート記録からの例を含む詳細な選択ガイドを提供します。

• ステップ 1: ターン中の最大角度を測定します。作業機を取り付けた状態でトラクターが最も狭い回転半径にあるときは、PTO シャフトでデジタル分度器または角度計を使用してください。角度が 25 度を超える場合は、広角 PTO シャフトが必要です。フロント PTO 芝刈り機の場合、角度は通常 40 度を超えるため、広角または CV 設計が必要になります。
• ステップ 2: 作業機のタイプを分析します。ロータリー耕うん機、ディスクハロー、フレイルモアはトルクリップルの影響を受けやすいです。標準 PTO シャフトの 15 度での速度変動により、土壌表面に目に見えるビビリマークが発生する可能性があります。当社の広角 PTO シャフトはこの問題を解決し、苗床の品質を向上させます。ベーラーやラッパーでは、広角シャフトがピックアップ作動時のジャークを軽減します。
• ステップ 3: 道路輸送の頻度を評価します。多くの作業機は、PTO シャフトが切断された状態で道路上を牽引されます。ただし、シャフトを接続したままフィールド間を頻繁に移動する場合は、標準シャフトよりも広角デザインの方がターンやバンプの組み合わせに耐えられます。
• ステップ 4: 馬力クラスを考慮します。広角 PTO シャフトは通常、ダブル カルダン設計によりより多くのベアリングに負荷が分散されるため、同じ物理的サイズでもより大きなトルク定格を備えています。 120 馬力を超えるトラクターの場合、トルク負荷が高くなると振動や位置ずれの影響が増幅されるため、工場では中程度の角度であっても広角 PTO シャフトを推奨します。

レイダフォンテクノロジーグループ株式会社 は、作業機について 5 つの質問をして、最適な PTO シャフト モデルを返す便利なオンライン セレクター ツールも提供しています (アクセスについては営業チームにお問い合わせください)。たとえば、140 馬力のトラクターに 9 フィートのリアディスチャージ芝刈り機を搭載し、斜面や 50 度の急旋回で使用しているお客様は、当社の RDW 120 広角 PTO シャフトと正しく適合しました。設置後、彼は「動作がスムーズになり、駆動系の騒音が減り、毎月の U ジョイントの破損がなくなりました」と報告しました。折りたたみ式ロータリーカッターの標準シャフトを使用している別の顧客は、1 シーズンに 3 回のクロス故障を経験しました。当社の広角シリーズに切り替えると、丸 2 年間故障がなくなりました。

改修費用も見逃せません。標準 PTO シャフトは初期費用が 40% 安い可能性がありますが、早期に故障した場合、修理コスト (収穫中の作業機のダウンタイムを含む) が価格差を超えることがよくあります。当社の工場では、総所有コストの計算ツールを提供しています。一般的な 500 エーカーの混合農場では、3 台の移動式作業機で広角 PTO シャフトを使用すると、年間のドライブラインのメンテナンスが 1,200 ドルから 300 ドル未満に削減されます。さらに、よりスムーズな電力供給により、燃料消費量が 1 シーズンあたり推定 3 ～ 5% 削減されます。選択は技術的な適合性だけではなく、運用上の収益性も考慮しています。作業機の詳細を Raydafon Technology Group Co.,Limited の技術チームにご連絡ください。1 営業日以内に正しい PTO シャフト モデルを推奨します。

よくある質問 (FAQ)

質問 1: 広角 PTO シャフトが必要な作業機に標準 PTO シャフトを一時的に使用できますか?

回答: 一時的な使用はお勧めできません。標準 PTO シャフトを 25 度を超えて操作すると、ユニバーサル ジョイントのクロスとニードル ベアリングに直ちに応力が発生します。このような操作を数時間行っただけでも、トラニオンに微細な剥離が生じる可能性があります。剥離が始まると、接合部は 50 時間以内に徐々に破損し、多くの場合壊滅的な影響を及ぼします。新しい PTO シャフトのコストは、シャフトが破損したときにトラクターの PTO スタブや作業機のギアボックスが損傷する可能性よりもはるかに低くなります。当社の工場では、この行為を行わないことを強く推奨します。広角シャフトが到着する前に操作しなければならない場合は、回転半径を小さくし、坂道を避けてください。ただし、安全性と信頼性を確保するために、PTO シャフトのタイプと作業機の関節要件を常に一致させてください。

質問 2: 広角 PTO シャフトのセンタリング ボールはメンテナンス頻度にどのような影響を与えますか?

回答: センタリング ボールには定期的なグリースアップが必要ですが、実際には、適度な角度で動作する標準 PTO シャフトと比較して全体的なメンテナンスが軽減されます。標準 PTO シャフトを 20 ～ 25 度で動作させると、ニードル ベアリングがすぐに摩耗するため、8 時間ごとにグリースを補給する必要があります。当社の広角 PTO シャフトは、センタリング ボールと両方のクロスを同時に潤滑する集中グリース システムを使用しています。推奨間隔は、頻繁に使用する場合は 20 時間ごと、軽負荷の場合は 40 時間です。ボール自体は硬化ベアリング鋼 (62 HRC) で作られており、鏡面仕上げに研磨されており、グリースを塗布しておけば数千時間持続します。当社工場では、EP 添加剤を含む NLGI #2 リチウム複合グリースを使用することを推奨しています。センタリングボールを無視するとノッチングや振動が発生しますが、適切なメンテナンスを行うことで、広角設計の信頼性が長期的に高まります。

質問 3: 広角 PTO シャフトは重くて取り付けが難しいですか?

回答: はい、広角 PTO シャフトは、より大きな断面、二重ジョイント構成、強化されたガードにより、通常、同等の標準 PTO シャフトよりも 30 ～ 50% 重くなっています。たとえば、1.5 メートルの標準シャフトの重量は約 14 kg ですが、同じトルク定格の広角モデルの重量は 21 kg です。この重量の増加により、特に大型の器具の場合、設置が 2 人での作業になる可能性があります。ただし、当社の工場では取り付けを容易にするヨーク サポート スタンドと油圧リフト アダプターを提供しています。余分な重量にもかかわらず、振動の減少とジョイントの寿命の延長という利点は、最初の取り扱いの難しさをはるかに上回ります。非常に重い広角シャフト (25 kg 以上) の場合は、安全に設置するためにトラクターに取り付けられたホイストを使用することをお勧めします。

質問 4: 標準 PTO シャフトの最大角度を超えるとどうなりますか?

回答: 標準 PTO シャフトの最大角度を超えると、一連の故障が発生します。まず、ユニバーサル ジョイントのニードルにエッジ ロードがかかり、潤滑膜が押しつぶされ、金属同士が接触します。数分以内にニードルが過熱し、トラニオンに溶着する可能性があります。その後、十字の骨折またはヨークの耳が広がります。 PTO シャフトが作業機から外れて危険なほど揺れる可能性があります。多くの場合、損傷したジョイントがロックし、シャーボルトが剪断されたり、作業機の入力シャフトが破壊されたりします。当社の工場では、標準シャフトでの 35 度の回転によりドライブラインが完全に故障し、4,000 ドルの修理費がかかった現場事故を文書化しています。これを防ぐには、常に定格角度を尊重し、操作が 25 度を頻繁に超える場合は広角 PTO シャフトにアップグレードしてください。

質問 5: 広角アプリケーションに必要な PTO シャフトの長さはどのように測定すればよいですか?

回答: 広角 PTO シャフトの場合、関節運動中にシャフトがさらに伸縮するため、長さの測定はさらに重要です。当社工場の次の手順に従ってください。トラクターと作業機を平地に予想される動作角度 (回転位置など) で置き、トラクターの PTO スタブ面と作業機の入力シャフト面の間の距離を測定します。次にクリアランスとして 50mm を追加します。 PTO シャフトの最小折りたたみ長さは、遭遇する最短距離 (例: 作業機が上昇したとき) より短くなければならず、最大伸長長さは最長距離 (作業機が下降しているか極端な角度にある場合) より大きくなければなりません。 Raydafon Technology Group Co.,Limited の技術チームは、作業機構成の写真をお送りいただければ、無料で長さの検証を提供します。決して推測しないでください。 PTO シャフトのサイズが不適切だと、底が抜けたり、外れたりする可能性があり、どちらも危険な状況になります。

結論: 生産性を最大化するには、PTO シャフトをアプリケーションに適合させてください

広角 PTO シャフトと標準 PTO シャフトの違いは、価格をはるかに超えています。作動角の容量、内部ジョイントの設計、トルクの滑らかさ、振動制御、およびメンテナンスの要求はすべて大幅に異なります。起伏のある地形で作業したり、枕地で急旋回したり、短い連結作業機を使用したりする農家や請負業者にとって、広角 PTO シャフトは贅沢品ではありません。故障を防ぎ、オペレータの快適性を向上させ、高価な機械を保護する必需品です。 Raydafon Technology Group Co.,Limited では、最高の ISO 規格に従って両方のタイプを製造していますが、当社のエンジニアリング経験から、広角設計がモバイル アプリケーションの総所有コストを削減できることが一貫して示されています。

どの PTO シャフトが自分のニーズに合うかを推測するのはやめてください。個別の選択に関するコンサルティングについては、今すぐ当社の工場にお問い合わせください。トラクターのモデル、作業機のタイプ、一般的な動作角度をお知らせいただければ、正確なモデル、トルク定格、必要な長さを記載した仕様書をお送りします。すべての Raydafon PTO シャフトには 2 年間の保証、生涯技術サポートが付属し、在庫サイズについては翌日発送が可能です。レイダフォンテクノロジーグループ株式会社 に今すぐ見積もりをリクエストしてください専用ドライブラインの信頼性を体験してください。広角 PTO シャフトにアップグレードすると、次回の収穫からドライブラインの故障がなくなります。
