SWP-G スーパーショートフレックスタイプ ユニバーサルジョイントカップリング

SWP-G スーパーショートフレックスタイプ ユニバーサルジョイントカップリング

Raydafon の SWP-G スーパー ショート フレックス タイプ ユニバーサル ジョイント カップリングは、まさにあなたが探しているものです。必要なパワーを犠牲にすることなく、あらゆるインチが重要となるコンパクトなセットアップ向けに特別に構築されています。


狭いスペースや重機用の高トルクカップリング

建設機械や農業用収穫機が必要な場合ユニバーサルジョイントカップリング狭いスペースにフィットしながらも大きなトルクを発揮する Raydafon SWP-G は、その仕事のために作られています。超短設計、柔軟なエレメント、最大 224 kN・m のトルク - 性能に妥協はありません。

225~350mm

回転径

224kN・m

最大トルク

5°

角度ずれ

ISO9001

品質基準

コンパクトパワー

超短い、緊密な組み立て用に設計

「超短」設計は単なるラベルではなく、他のカップリングでは到達できない狭い場所に押し込まれます。旋回径225mm~350mmで中型重機に適合します。

ショート フレックス ユニバーサル ジョイント カップリングとして、最大 224 kN·m のトルクを伝達しながら、最大 5 度の角度ずれに対応します。内蔵のフレキシブルエレメントが衝撃や振動を吸収し、他の部品が摩耗するのを防ぎます。

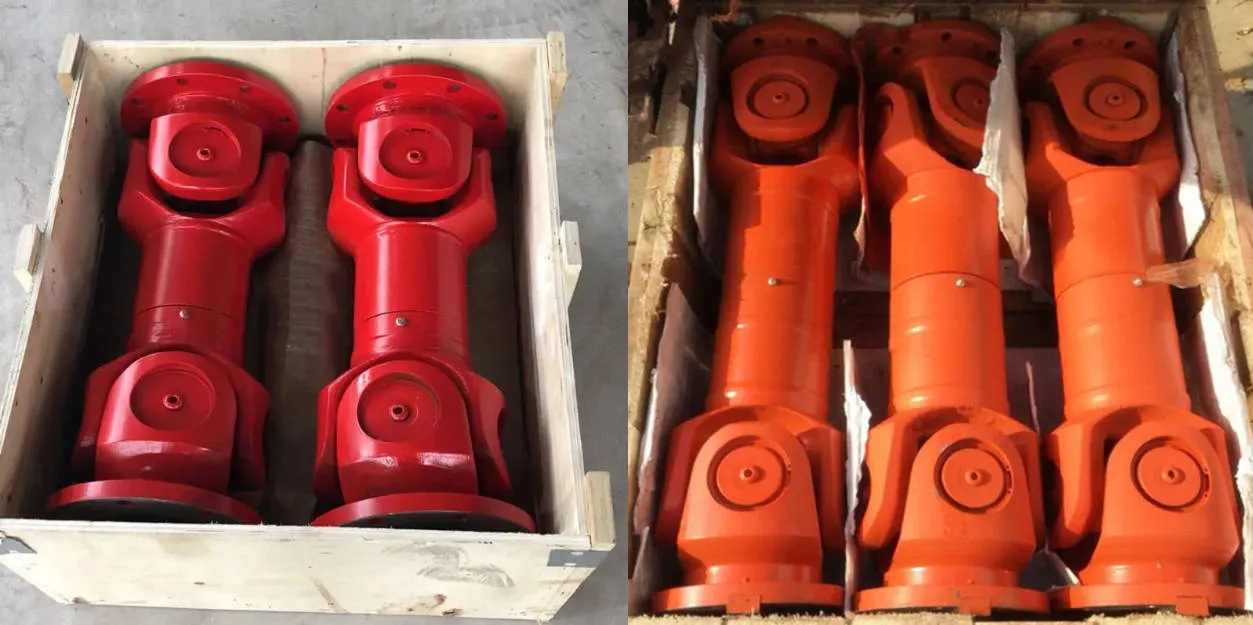

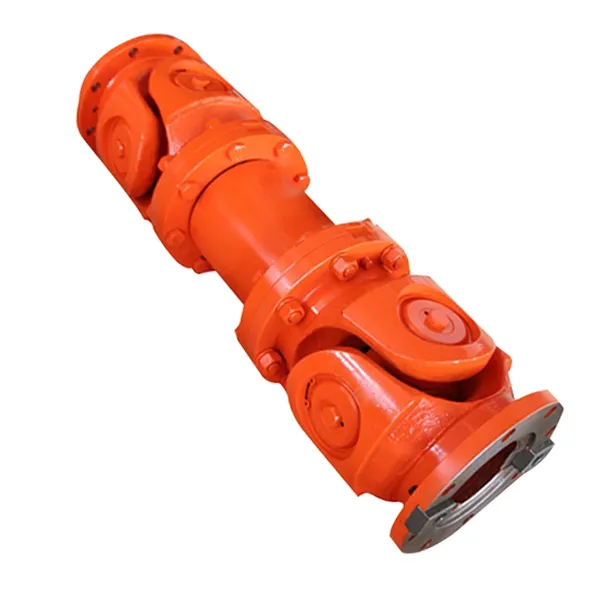

Raydafon SWP-G super short flex type universal joint coupling

製品仕様

SWP225GからSWP350Gまでの5つの標準モデル。トルク範囲は56kN・m~224kN・mです。ご要望に応じてカスタムサイズも利用可能です。

モデル D(mm) Tn(kN・m) Tf(kN・m) β≦ 長さ(mm) M (kg)
SWP225G 225 56 28 5° 470 78
SWP250G 250 80 40 5° 600 142
SWP285G 285 112 56 5° 665 190
SWP315G 315 160 80 5° 740 260
SWP350G 350 224 112 5° 850 355

注:刻印例 回転径D=315mm、取付長さL=620mm、Gタイプショートフレックス無しタイプ:SWP315GX620カップリング。

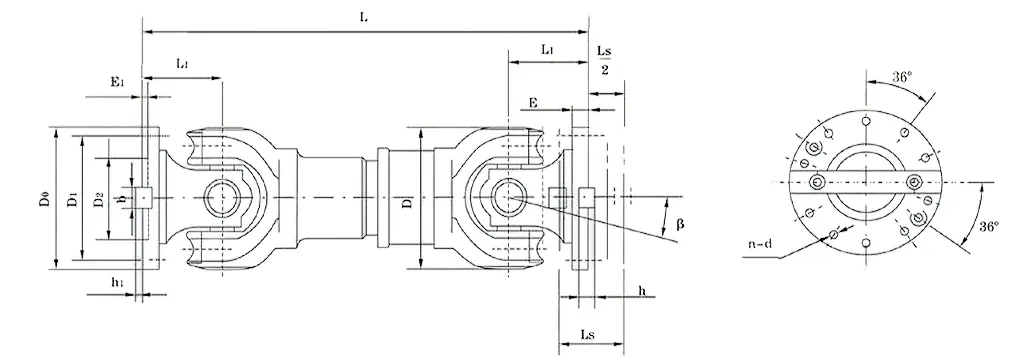

SWP-G coupling dimension drawing

製品の用途

柔軟性とパワーの両方が必要な狭い場所向けに設計されています。シャフトが完全に位置合わせされていない場合でも、かさばる部品を配置する余地のないスペースでトルクを効率的に移動します。

建設機械

掘削機やローダーには、部品同士が擦れ合う狭いスペースがあります。 SWP-G はぴったりフィットし、振動を吸収し、絶え間ない動きに対応します。

農業機械

でこぼこした畑を耕すトラクターと荒れた地形を収穫するハーベスター。オフロード作業による角度のズレを調整し、摩耗を軽減します。

海洋セットアップ

ボートのエンジンルームは狭い。耐食性の高い構造により、海水や波や推進力による動的負荷に対応します。

再生可能エネルギー

風力タービンとソーラートラッカーは、限られたスペースで正確な制御を必要とします。高トルクでバックラッシが少なく、メンテナンスの手間がかかりません。

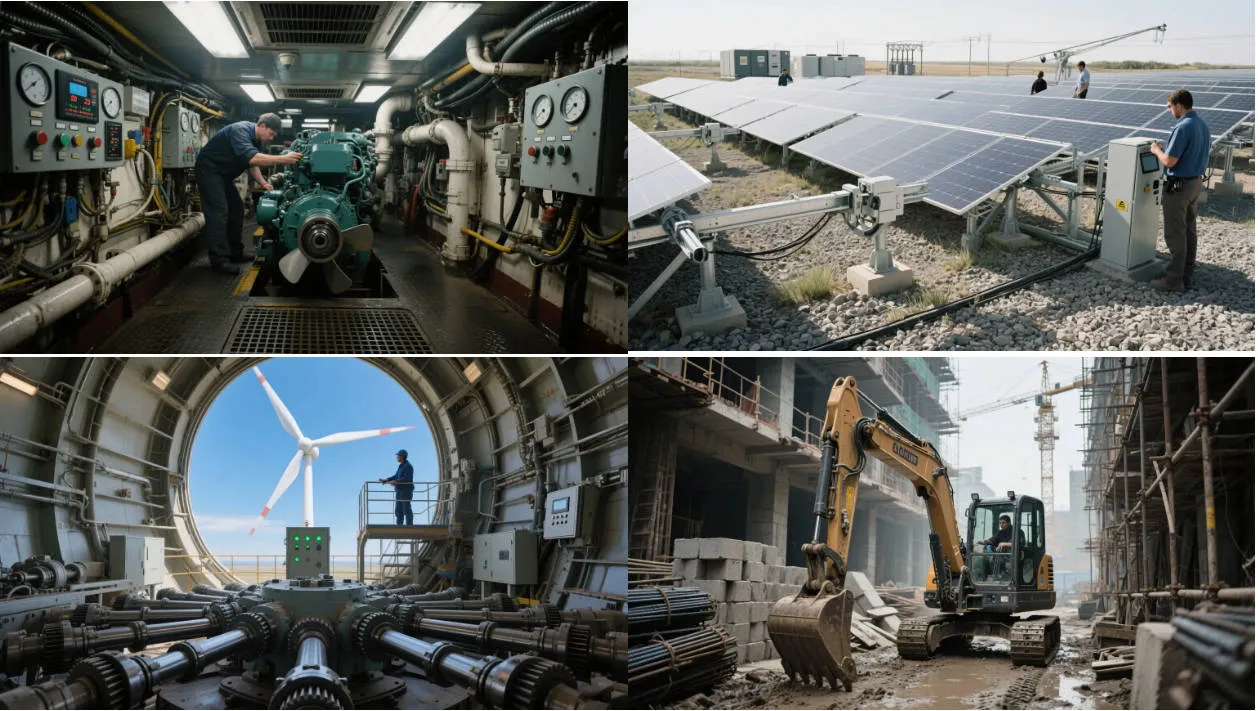

SWP-G coupling applications

製品の特徴

コンパクトな構造、高トルク、耐久性のある素材、耐食性 - 要求の厳しい環境での連続使用向けに設計されています。

高トルクフレックスエレメント

高度なフレックス要素は、パフォーマンスを損なうことなく、大きな角度のずれを処理します。シャフトが移動する動的環境に最適です。

耐久性のある素材

高張力鋼と青銅のコンポーネントは、ノンストップ運転下でも摩耗や疲労に耐えます。衝撃を吸収し、パワー伝達を安定させます。

素早いインストール

ボルトまたはキーによる接続は素早く取り付けられ、メンテナンス時間を短縮します。軸方向の動きに適切に対応し、部品が移動しても滑りや不適合が発生しません。

耐食性

保護コーティングは塩水や過酷な環境にも耐えます。推進システム用の船舶用ユニバーサルジョイントカップリングとして最適です。

SWP-G coupling features

仕組み

柔軟なトルク伝達 - 接続を切断せずに多少の移動が可能なシャフト間のブリッジ。

インプットシャフトが空転する 入力シャフトが回転し、フレキシブルエレメントを移動させます。
柔軟な要素の曲がり エラストマー要素は、エネルギーを無駄にすることなく、角度、軸方向、半径方向の移動に対応します。
トルクが出力軸に伝達される フレキシブル エレメントは、ぎくしゃくしたり突然停止したりすることなく、適切に屈曲することで出力シャフトにトルクを伝達します。
振動吸収 海洋環境や起伏の多い地形では、フレックス設計が振動や衝撃を吸収し、耐用年数を延ばします。

お客様のレビュー

実稼働環境で SWP-G を使用しているエンジニアとメンテナンス チームからのフィードバック。

⭐⭐⭐⭐⭐

「頑丈で、高トルクの作業にも汗をかかずに処理できます。何か月も走り続けましたが、摩耗はほとんど見られませんでした。」

Li Jian — 上海産業機器社シニアエンジニア

⭐⭐⭐⭐⭐

「古くてかさばるカップリングを交換しました。動力伝達はスムーズかつ安定しており、メンテナンスコストも削減されました。」

Emily Walker — ニューヨーク マニュファクチャリング ソリューションズ テクニカル ディレクター

⭐⭐⭐⭐⭐

「小さいサイズは当社の厳しいセットアップに適合し、柔軟な設計により操作がスムーズに保たれます。メンテナンスの煩わしさが軽減されます。」

アンドレア・ロッシ — ミラノエンジニアリング社オペレーションマネージャー

⭐⭐⭐⭐⭐

「高負荷下でもパフォーマンスは安定しています。当社の生産ラインの効率は大幅に向上しました。」

Jean-Claude Lefevre — リヨン機械工場、メンテナンス監督者

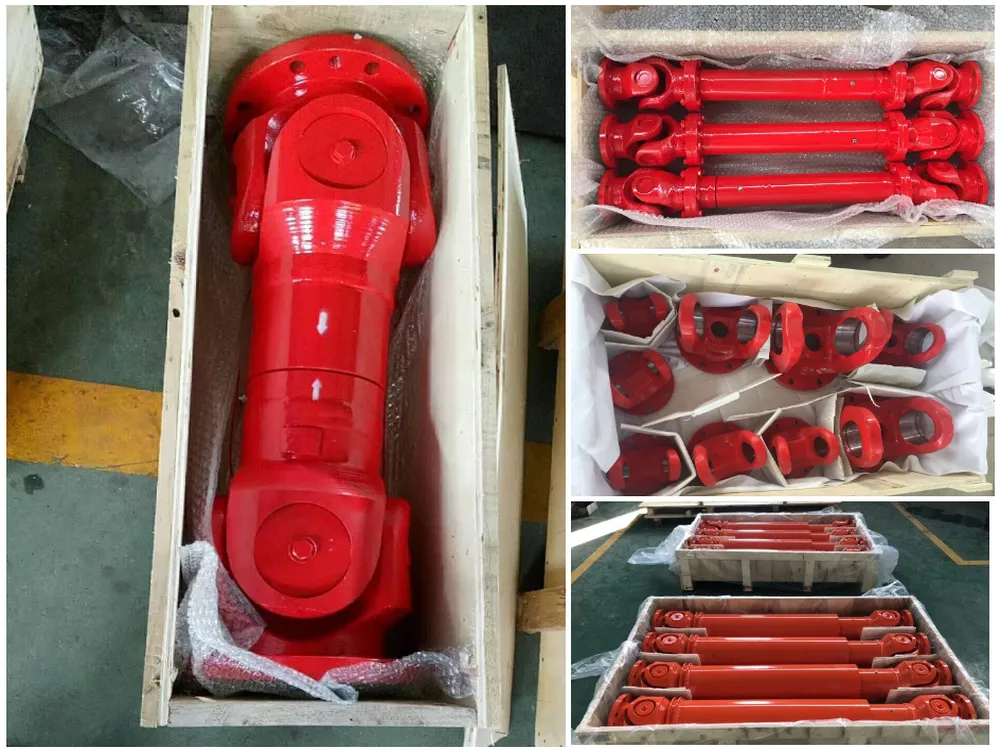

Raydafon universal joint coupling factory

あなたの機器に SWP-G カップリングが必要ですか?

回転径、要求トルク、取り付け長さ、用途などをお知らせください。私たちのチームが適切なモデルを確認し、カスタマイズされたソリューションを提供します。

お問い合わせを送信 製品範囲を見る
